Inbetriebnahme

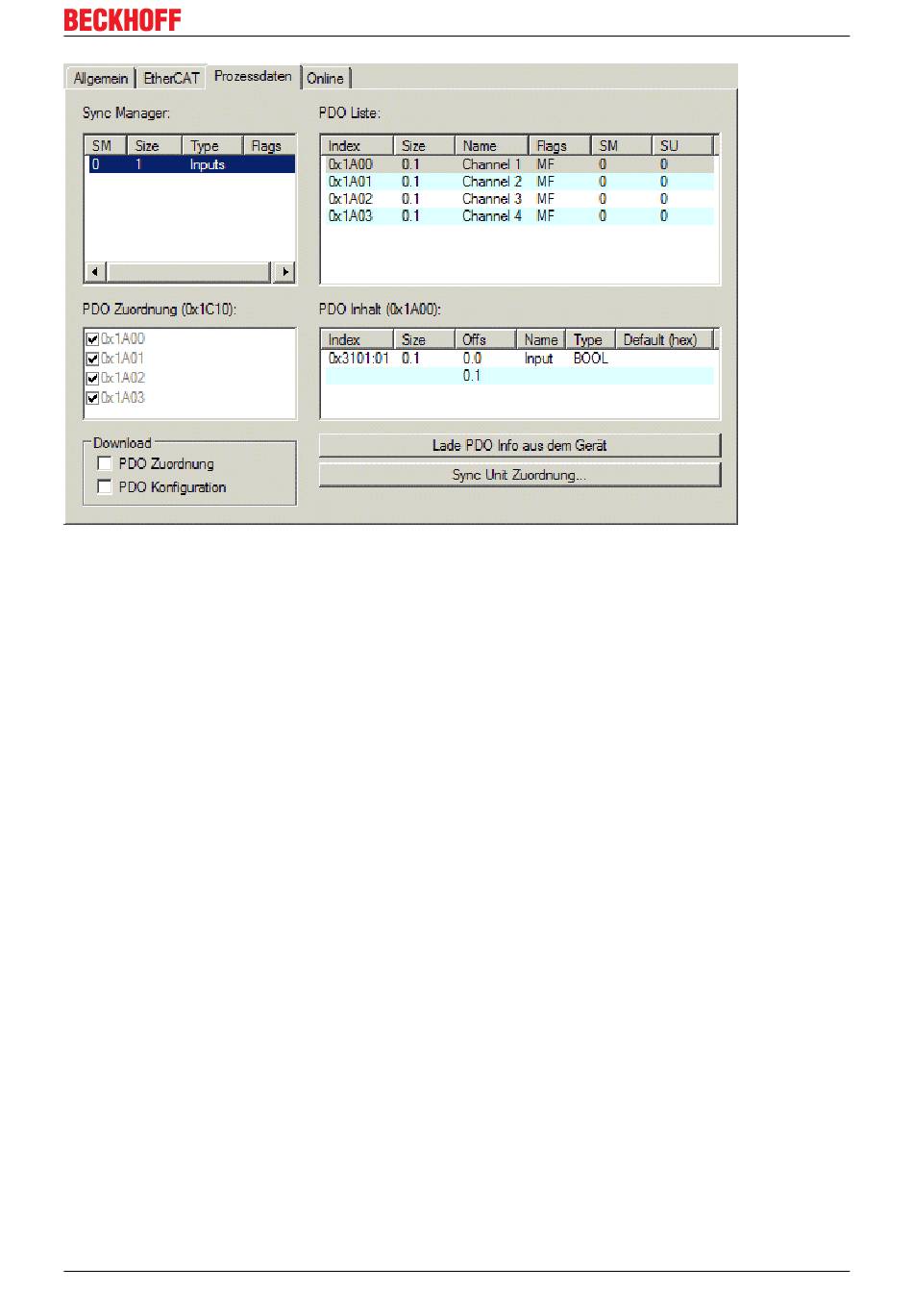

Abb. 86: Karteireiter Prozessdaten
Snc-Manager
Listet die Konfiguration der Sync-Manager (SM) auf.
Die korrespondierende PDO-Zuordnung in der darunter stehenden Liste PDO-Zuordnung angezeigt.

PDO-Zuordnung

PDO-Zuordnung des ausgewählten Sync-Managers. Hier werden alle für diesen Sync-Manager-Type
definierten PDOs aufgelistet.
Die markierten Einträge sind die PDOs, die an der Prozessdatenübertragung teilnehmen. Diese PDOs
werden in der Baumdarstellung des System-Managers als Variablen des EtherCAT-Geräts angezeigt. Der
Name der Variable ist identisch mit dem Parameter Name des PDO, wie er in der PDO-Liste angezeigt wird.
PDO-Liste
Liste aller von diesem EtherCAT-Gerät unterstützten PDOs. Der Inhalt des ausgewählten PDOs wird in der
Liste PDO-Content angezeigt. Durch Doppelklick auf einen Eintrag können Sie die Konfiguration des PDO
ändern.
