Inbetriebnahme

6 Inbetriebnahme
6.1

TwinCAT 2.1x

6.1.1

Installation TwinCAT Realtime Treiber

Um einen Standard Ethernet Port einer IPC Steuerung mit den nötigen Echtzeitfähigkeiten auszurüsten, ist
der Beckhoff Echtzeit Treiber auf diesem Port unter Windows zu installieren.
Dies kann auf mehreren Wegen vorgenommen werden, ein Weg wird hier vorgestellt.
Im Systemmanager ist über Options -> Show realtime Compatible Devices die TwinCAT-Übersicht über die
lokalen Netzwerkschnittstellen aufzurufen.

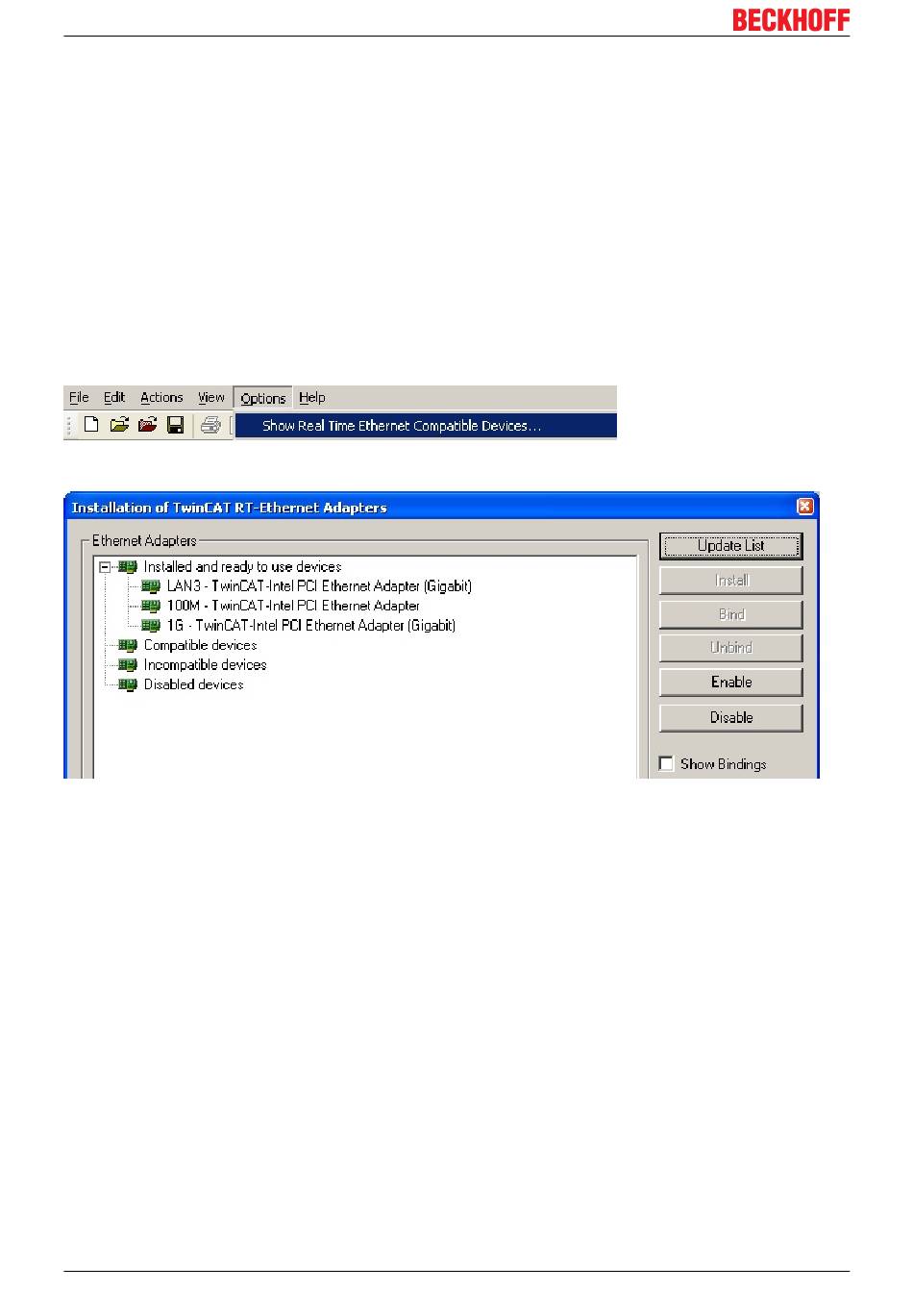

Abb. 26: Aufruf im Systemmanager
Abb. 27: Übersicht Netzwerkschnittstellen
Hier können nun Schnittstellen, die unter "Compatible devices" aufgeführt sind, über den "Install" Button mit
dem Treiber belegt werden. Eine Installation des Treibers auf inkompatiblen Devices sollte nicht
vorgenommen werden.
Ein Windows-Warnhinweis bzgl. des unsignierten Treibers kann ignoriert werden.
Alternativ sind im Systemmanager über die EtherCAT-Eigenschaften die kompatiblen Ethernet Ports
einsehbar.
