Zubehör
HSCI-Adapter für OEM-Maschinenbedienfeld
PLB 600x Zum Anschluss eines OEM-spezifischen Maschinenbedienfeldes
an die MANUALplus 620 ist ein HSCI-Adapter PLB 600x not-
wendig.
•
HSCI-Schnittstelle
•
Anschluss für Handrad HR
•
Ein-/Ausgänge für Tasten/Tastenbeleuchtung
PLB 6001: Klemmen für 72 PLC-Ein-/40 PLC-Ausgänge
PLB 6001 FS: Klemmen für 36 FS-Ein-/40 PLC-Ausgänge
PLB 6002 FS: Klemmen für 4 FS-Eingänge, 64 PLC-Eingänge
und 40 PLC-Ausgänge
•
Schraubbefestigung oder Hutschienenbefestigung
•
Konfiguration der PLC-Ein-/Ausgänge über PC-Software IOconfig
PLB 6001 ID 668792-xx
PLB 6001 FS ID 722083-xx
PLB 6002 FS ID 1137000-xx
≈ 1,2 kg
Masse
24

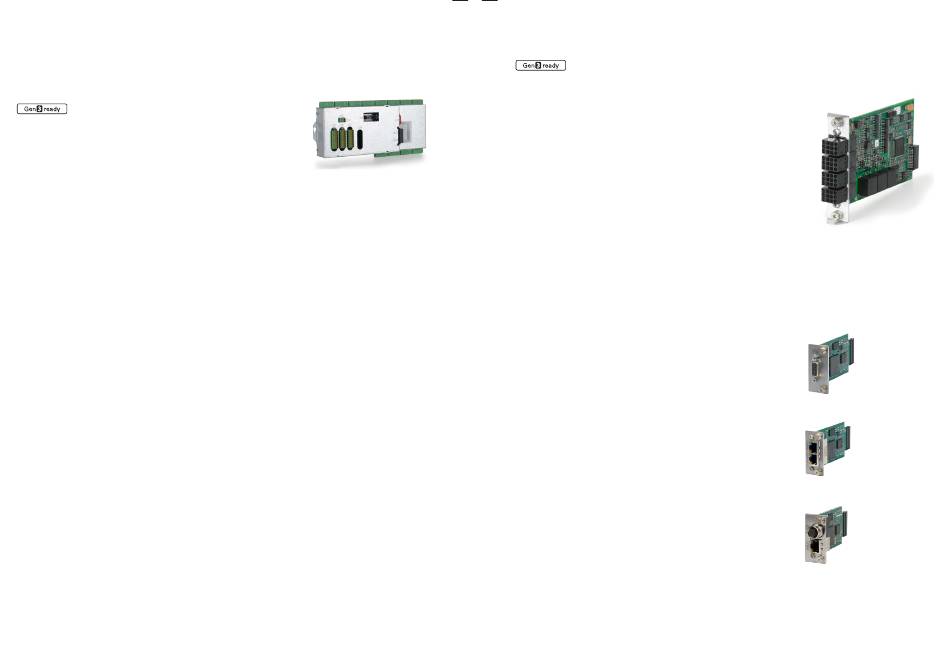

PLB 6001

Zusatzmodule

Modul für analoge Manchmal sind in digitalen Antriebskonzepten auch analoge
Achsen Achsen oder Spindeln notwendig. Mit dem Zusatzmodul
CMA-H 04-04-00 (Controller Module Analog – HSCI) lassen sich
analoge Antriebe in ein HSCI-System einbinden.
Das CMA-H wird über einen Steckplatz auf der Unterseite der CC
oder UEC in das HSCI-Steuerungssystem integriert. In jede Regler-
einheit können zwei Platinen gesteckt werden. Das CMA-H erhöht
nicht die Gesamtzahl der verfügbaren Achsen: Für jede genutzte
analoge Achse entfällt ein digitaler Regelkreis. Auch analoge Regel-
kreise müssen auf dem SIK freigeschaltet werden. Der Zugriff auf
die analogen Regelkreis-Ausgänge kann nur über die NC erfolgen,
nicht über die PLC.
Zusatzmodul für analoge Achsen/Spindeln:
•
Einschubkarte für Reglereinheiten CC oder UEC
•
4 analoge Ausgänge ± 10 V für Achsen/Spindel
•
Steckklemmen mit Federzug-Anschluss
CMA-H 04-04-00
Feldbussysteme Mit Hilfe einer Einschubplatine kann die MANUALplus 620 jeder-
zeit mit einer PROFIBUS- oder PROFINET-Schnittstelle ausge-
stattet werden. Die Module werden über einen Steckplatz an der
MC in das Steuerungssystem integriert. Damit ist der Anschluss
an ein entsprechendes Feldbussystem als Master möglich. Die
Konfiguration der Schnittstelle erfolgt mit IOconfig ab Version 3.0.
•
PROFIBUS-DP- Einschubkarte für Hauptrechner MC
•
Modul Anschluss für Sub-D-Stecker (Buchse) 9-polig an X121
PROFIBUS-DP
•
PROFINET-IO- Einschubkarte für Hauptrechner MC
•
Modul Anschluss für RJ45-Stecker an X621 und X622
PROFINET-IO
•
Kombiniertes Einschubkarte für Hauptrechner MC
•
PROFIBUS-DP/ Anschluss für RJ45-Stecker an X621 (PROFINET-IO) und
PROFINET-IO- M12-Stecker an X121 (PROFIBUS-DP)
•
Modul Zuschaltbarer Abschlusswiderstand für PROFIBUS-DP mit Front-
LED
PROFIBUS-DP und PROFINET-IO
CMA-H 04-04-00
ID 688721-xx
ID 828539-xx
PROFIBUS-DP-Modul
ID 828541-xx
PROFINET-IO-Modul
ID 1160940-xx
Kombiniertes Modul
