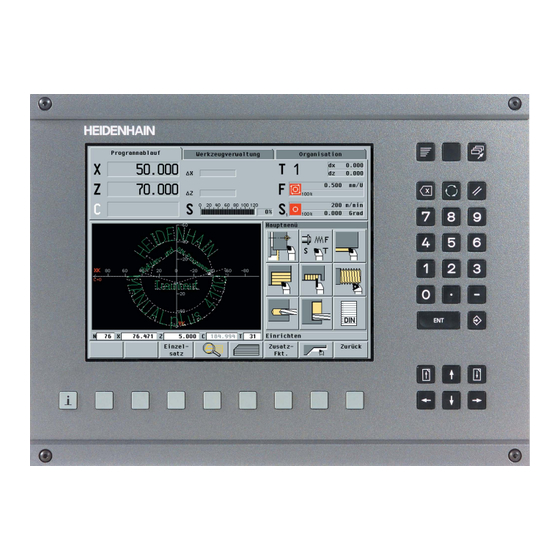

HEIDENHAIN MANUALplus 4110 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für MANUALplus 4110:
- Benutzerhandbuch (554 Seiten) ,
- Benutzerschulung (156 Seiten)
Verwandte Anleitungen für HEIDENHAIN MANUALplus 4110
Inhaltszusammenfassung für HEIDENHAIN MANUALplus 4110
- Seite 1 Betriebsanleitung MANUALplus 4110 Gravieren von Beschriftungen Deutsch (de) 8/2005...
-
Seite 2: Inhaltsverzeichnis
1 Gravieren..................... 1 1.1 Beschriftungen gravieren ..............1 1.2 Parameter des UP-Aufrufs ..............3 1.3 Beispiel: Stirnfläche beschriften ............4 1.4 Beispiel: Mantelfläche beschriften ............. 9 1.5 Zeichensatz ..................11... -
Seite 3: Gravieren
Gravieren Gemeinsam mit DataPilot liefert HEIDENHAIN einen Satz NC-Unterprogramme zum Gravieren von Beschriftungen (Groß- und Kleinbuchstaben, Ziffern, diverse Sonderzeichen). Das Installationsprogramm überträgt diese NC-Unter- programme zusammen mit den NC-Beispielprogram- men Grav_Sti und Grav_Man in die „Maschine BEI- SPIEL“. Die Namen der NC-Unterprogramme sind in der Betriebsanleitung Beschriftungen gravieren auf- gelistet. - Seite 4 Die Schriftzeichen werden ab der aktuellen Werkzeug- position graviert. Der Bezugspunkt ist abhängig davon, ob die Zeichen linear oder polar angeordnet werden: Linear: Bezugspunkt ist die linke untere Ecke des Zei- chens Polar: Bezugspunkt ist die Mitte der Unterkante des Zei- chens HEIDENHAIN MANUALplus 4110...
-
Seite 5: Parameter Des Up-Aufrufs
1.2 Parameter des UP-Aufrufs Legen Sie in den Aufruf-Parametern des Unterprogramms die Details der Zeichendarstellung fest. L: Name des UP (Siehe „Zeichensatz” auf Seite 11.) LA: Buchstabenhöhe in [mm] LB: Drehwinkel des Buchstabens in [°] Stirnfläche linear: 0° = senkrechte Zeichen; die Zeichen werden fortlaufend in positiver XK-Richtung angeordnet Stirnfläche polar: LB ist ohne Funktion Mantelfläche 0°: Zeichen werden von –CY nach +CY dargestellt... -
Seite 6: Beispiel: Stirnfläche Beschriften
N13 L"N" LA15 LC-10 LD-7 LE0 LF1 LH85 N14 L"H" LA15 LC-10 LD-7 LE0 LF1 LH85 N15 L"A" LA15 LC-10 LD-7 LE0 LF1 LH85 N16 L"I" LA15 LC-10 LD-7 LE0 LF1 LH85 N17 L"N" LA15 LC-10 LD-7 LE0 LF1 LH85 N..HEIDENHAIN MANUALplus 4110... - Seite 7 Schriftzug „MANUALplus 4110“ Der Schriftzug wird polar nach unten gebogen auf Z = – 10 graviert. Programmierung des Schriftzugs: das Werkzeug auf C=4° positionieren Parameter beim UP-Aufruf: Schrifthöhe: LA=15 mm Fräsebene auf Z=–10 (LC=–10) Rückzugsebene auf Z=–7 (LD=–7) Gravieren auf der Stirnfläche (LE=0)
- Seite 8 N43 L"KR" LA10 LB180 LC0 LD3 LE0 LF0 I1.4 N44 L"KE" LA10 LB180 LC0 LD3 LE0 LF0 I1.4 N45 L"KU" LA10 LB180 LC0 LD3 LE0 LF0 I1.4 N46 L"KT" LA10 LB180 LC0 LD3 LE0 LF0 I1.4 N..HEIDENHAIN MANUALplus 4110...
- Seite 9 Schriftzug „Zyklen- und“ Der Schriftzug wird linear in einem Winkel graviert. Programmierung des Schriftzugs: das Werkzeug auf XK = 39, YK = –4 positionieren Parameter beim UP-Aufruf: Schrifthöhe (LA): 6 mm Winkel (LB): 215° Fräsebene auf Z=0 (LC=0) Rückzugsebene auf Z=3 (LD=3) Gravieren auf der Stirnfläche (LE=0) Linearer Schriftzug (LF=0) Abstandsfaktor: 1.6 * Standardabstand (I=1.6)
- Seite 10 N71 L"KA" LA5 LB145 LC0 LD3 LE0 LF0 I1.6 N72 L"KM" LA5 LB145 LC0 LD3 LE0 LF0 I1.6 N73 L"KM" LA5 LB145 LC0 LD3 LE0 LF0 I1.6 N74 L"KE" LA5 LB145 LC0 LD3 LE0 LF0 I1.6 N..HEIDENHAIN MANUALplus 4110...
-
Seite 11: Beispiel: Mantelfläche Beschriften
1.4 Beispiel: Mantelfläche beschriften Schriftzug „Steuerungen“ Der Schriftzug „Steuerungen“ wird von –CY nach nach +CY graviert. Programmierung des Schriftzugs: das Werkzeug auf Z=–110 und C=–45° positionie- Parameter beim UP-Aufruf: Schrifthöhe: LA=12 mm Winkel: LB=0° (von –CY nach nach +CY) Fräsebene auf Durchmesser 120 (LC=120) Rückzugsebene auf Durchmesser 126 (LD=126) Gravieren auf der Mantelfläche (LE=1) Linearer Schriftzug (LF=0) -
Seite 12: Durchmesser (Für G120):
N36 L"KS" LA12 LB90 LC120 LD126 LE1 LF0 LH120 N37 L"KS" LA12 LB90 LC120 LD126 LE1 LF0 LH120 N38 L"KE" LA12 LB90 LC120 LD126 LE1 LF0 LH120 N39 L"BLANK" LA12 LB90 LC120 LD126 LE1 LF0 LH120 N..HEIDENHAIN MANUALplus 4110... -
Seite 13: Zeichensatz
1.5 Zeichensatz Zeichen UP-Aufruf Zeichen UP-Aufruf Zeichen UP-Aufruf Zeichen UP-Aufruf Zeichen UP-Aufruf Kleinbuchstaben Großbuchstaben Ziffern ..Sonderzeichen EKZU GRAD MINUS RKAUF BLANK EURO GROES- RKZU DPUNKT GKAUF KLEINER PLUS USTRICH DURCH GKZU KOMMA PROZENT EKAUF...
