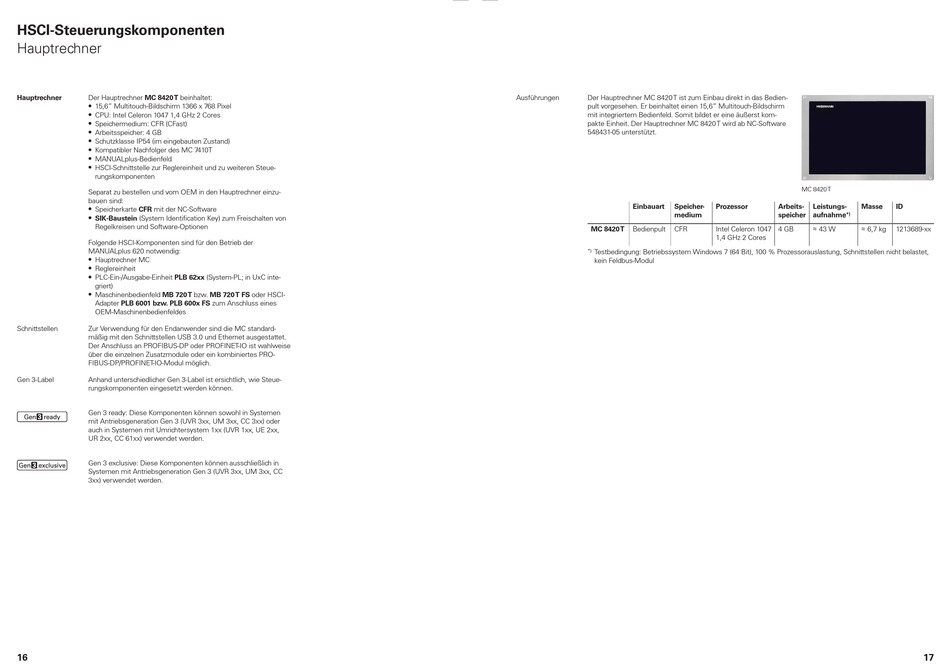

HSCI-Steuerungskomponenten
Hauptrechner
Hauptrechner Der Hauptrechner MC 8420 T beinhaltet:
•
15,6" Multitouch-Bildschirm 1366 x 768 Pixel
•
CPU: Intel Celeron 1047 1,4 GHz 2 Cores
•
Speichermedium: CFR (CFast)
•
Arbeitsspeicher: 4 GB
•
Schutzklasse IP54 (im eingebauten Zustand)
•
Kompatibler Nachfolger des MC 7410T
•
MANUALplus-Bedienfeld
•
HSCI-Schnittstelle zur Reglereinheit und zu weiteren Steue-
rungskomponenten
Separat zu bestellen und vom OEM in den Hauptrechner einzu-
bauen sind:
•
Speicherkarte CFR mit der NC-Software
•
SIK-Baustein (System Identification Key) zum Freischalten von
Regelkreisen und Software-Optionen
Folgende HSCI-Komponenten sind für den Betrieb der
MANUALplus 620 notwendig:
•
Hauptrechner MC
•
Reglereinheit
•
PLC-Ein-/Ausgabe-Einheit PLB 62xx (System-PL; in UxC inte-
griert)
•
Maschinenbedienfeld MB 720 T bzw. MB 720 T FS oder HSCI-
Adapter PLB 6001 bzw. PLB 600x FS zum Anschluss eines
OEM-Maschinenbedienfeldes
Schnittstellen Zur Verwendung für den Endanwender sind die MC standard-
mäßig mit den Schnittstellen USB 3.0 und Ethernet ausgestattet.
Der Anschluss an PROFIBUS-DP oder PROFINET-IO ist wahlweise
über die einzelnen Zusatzmodule oder ein kombiniertes PRO-
FIBUS-DP/PROFINET-IO-Modul möglich.
Gen 3-Label Anhand unterschiedlicher Gen 3-Label ist ersichtlich, wie Steue-
rungskomponenten eingesetzt werden können.
Gen 3 ready: Diese Komponenten können sowohl in Systemen
mit Antriebsgeneration Gen 3 (UVR 3xx, UM 3xx, CC 3xx) oder
auch in Systemen mit Umrichtersystem 1xx (UVR 1xx, UE 2xx,
UR 2xx, CC 61xx) verwendet werden.
Gen 3 exclusive: Diese Komponenten können ausschließlich in
Systemen mit Antriebsgeneration Gen 3 (UVR 3xx, UM 3xx, CC
3xx) verwendet werden.
16
Ausführungen Der Hauptrechner MC 8420 T ist zum Einbau direkt in das Bedien-
pult vorgesehen. Er beinhaltet einen 15,6" Multitouch-Bildschirm
mit integriertem Bedienfeld. Somit bildet er eine äußerst kom-
pakte Einheit. Der Hauptrechner MC 8420 T wird ab NC-Software
548431-05 unterstützt.
Einbauart Speicher-
medium
MC 8420T Bedienpult CFR
*) Testbedingung: Betriebssystem Windows 7 (64 Bit), 100 % Prozessorauslastung, Schnittstellen nicht belastet,
kein Feldbus-Modul
MC 8420 T
Prozessor Arbeits- Leistungs- Masse
speicher aufnahme
*)
≈ 43 W ≈ 6,7 kg
Intel Celeron 1047 4 GB
1,4 GHz 2 Cores
ID
1213689-xx
