AUFBAULEHRGANG 2006
Blockierte Einbau-
position
Ganz ausgefahrene
Position

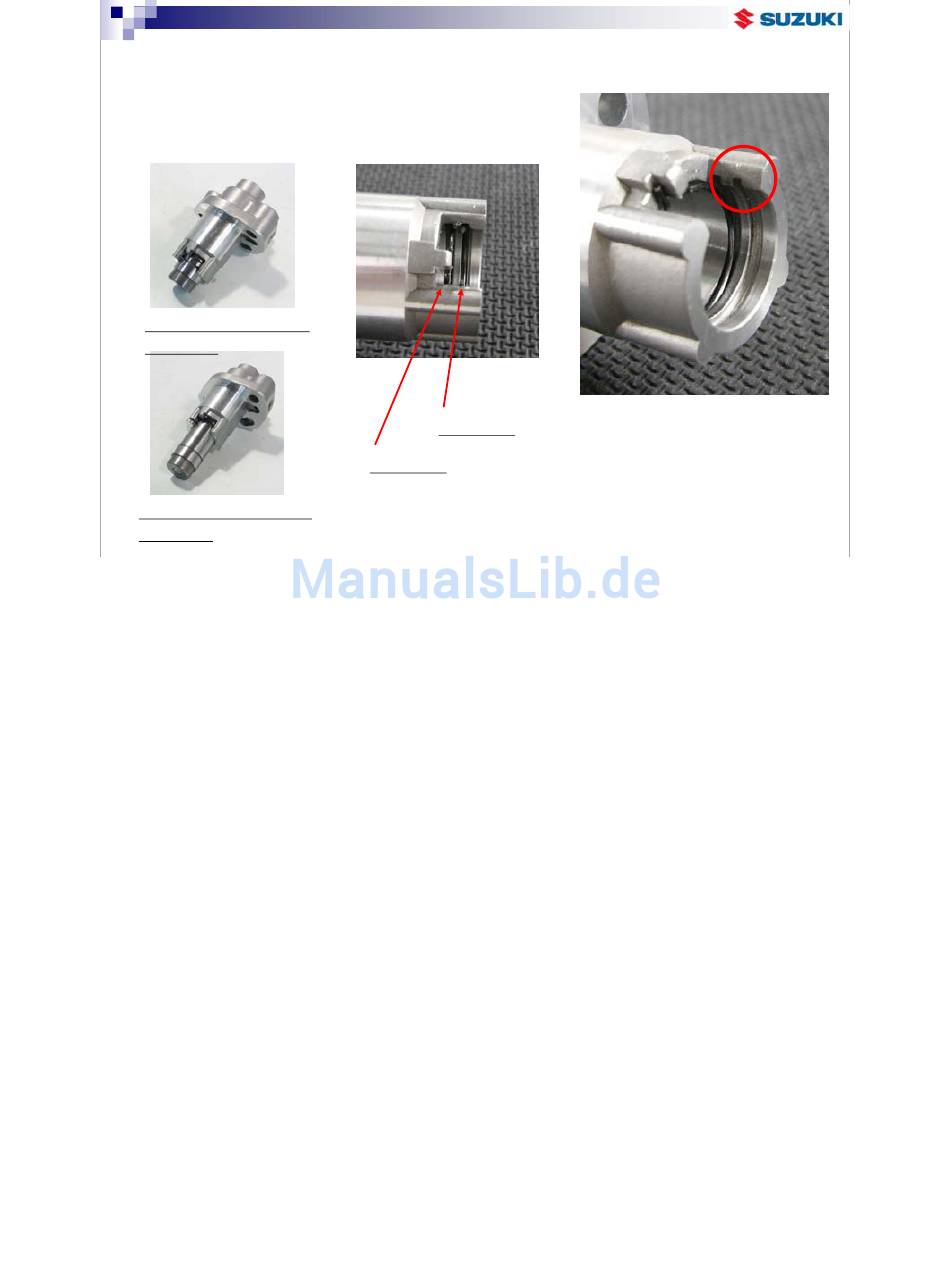

Steuerkettenspanner:
Mit Spange A kann in der eingefahrenen Position das Ausfahren der Druckstange
blockiert werden.
Spange B stoppt die Druckstange in der ganz ausgefahrenen Position.
Spange B kann, wenn der Spanner für den Einbau zu weit
zusammengedrückt wurde, das Ausfahren des Spanners verhindern!!!
Deshalb den Spanner nicht zu weit zusammendrehen!!!!!
Der Rote Kreis zeigt die abgeschrägte Nut, in welcher durch
Zusammendrücken der Spange A die Druckstange blockiert wird.
Spange A
Spange B
