8.2.4

Echoauswahl festlegen

8.2.5

Distanzbereich parametrieren

8026011/1DAE/2021-08-13 | SICK
Irrtümer und Änderungen vorbehalten

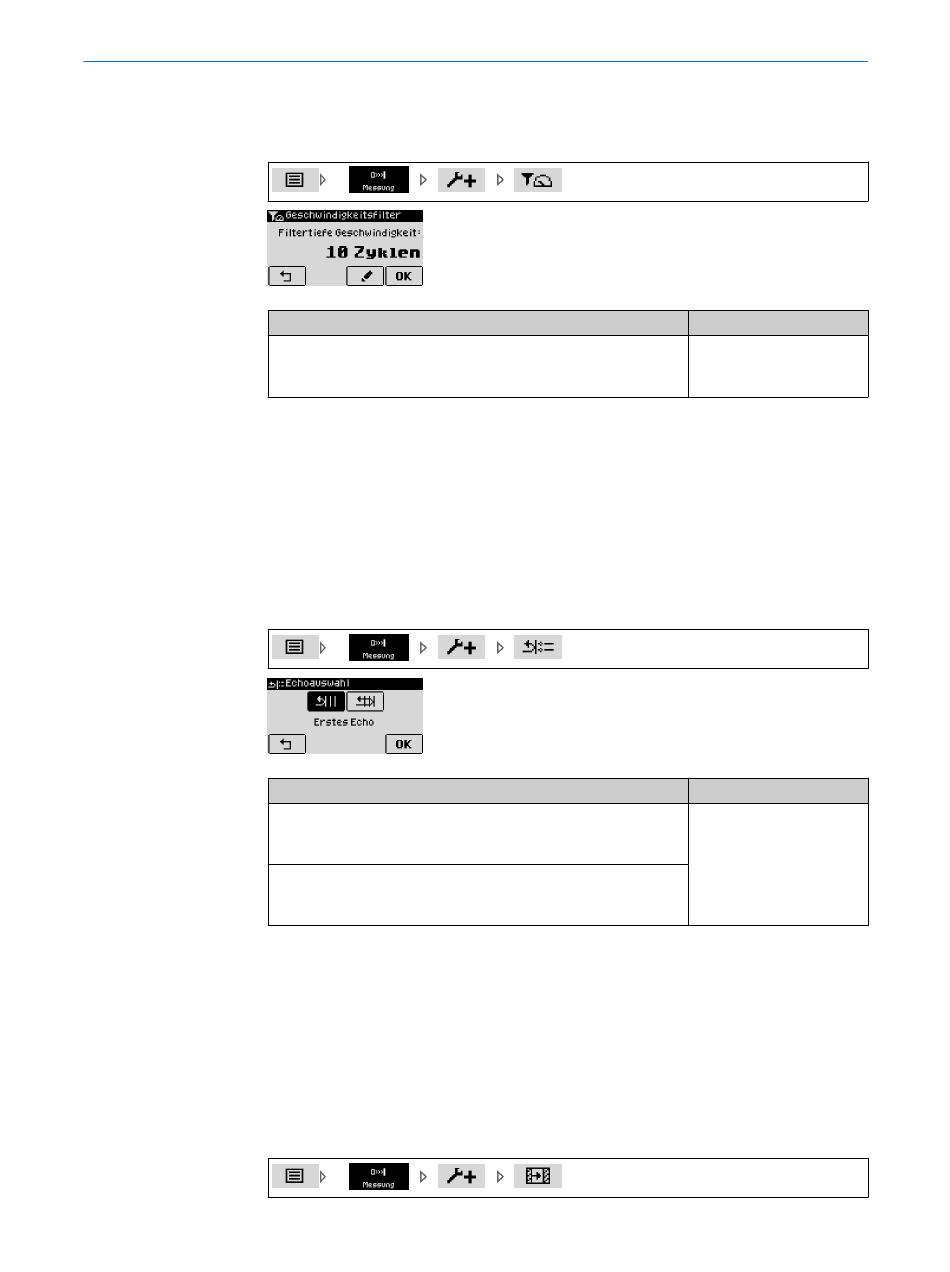

Die Ansprechzeit des Sensors auf Änderungen der Geschwindigkeit des Messobjekts
relativ zum Sensor wird entsprechend der eingestellten Filtertiefe in Vielfachen der
Messzykluszeit vergrößert.
Parameter
Filtertiefe Geschwindigkeit:
1 ... 128 Zyklen (Zeitdauer der Mittelung = Zyklen x Messzyklus‐
zeit)
Je nach Messsituation empfängt der Distanzsensor Echos, die nicht der direkten Dis‐
tanz zwischen Distanzsensor und Messobjekt zuzuordnen sind.
Eine mögliche Ursache eines solchen Echos ist beispielsweise ein Sichtfenster auf der
Messstrecke zwischen Gerät und Messobjekt.
Aus mehreren im eingestellten Distanz- und Signalpegelbereich detektierten Echos
lässt sich das erste Echo (entspricht der kürzeren Distanz zwischen Messobjekt und
Gerät) oder das letzte Echo (entspricht der längeren Distanz zwischen Messobjekt und
Gerät) für die Signalauswertung auswählen.
Parameter
Erstes Echo:
Zur Signalauswertung wird das erste Echo im eingestellten Dis‐
tanz- und Signalpegelbereich ausgewählt.
Letztes Echo:
Zur Signalauswertung wird das letzte Echo im eingestellten Dis‐
tanz- und Signalpegelbereich ausgewählt.
Der Distanzbereich ist der wählbare physikalische Distanzmessbereich, innerhalb des‐
sen Echos von Messobjekten ausgewertet und weiterverarbeitet werden.
Echos aus Distanzen unterhalb und oberhalb dieses Bereichs werden nicht in die
Auswertung einbezogen.
Wenn kein Echo innerhalb des Distanzbereichs festgestellt wird, wird der Betriebszu‐
stand „kein Echo" ausgegeben. Durch geeignete Auswahl der unteren Messbereichs‐
grenze können beispielsweise Störreflexe des Sichtfensters eines Schutzgehäuses aus‐
geblendet werden.
REFERENZ
Werkseinstellung
10 Zyklen
Werkseinstellung
Erstes Echo
B E T R I E B S A N L E I T U N G | DT1000 PROFINET IO und
DL1000 PROFINET IO
