11
TECHNISCHE DATEN

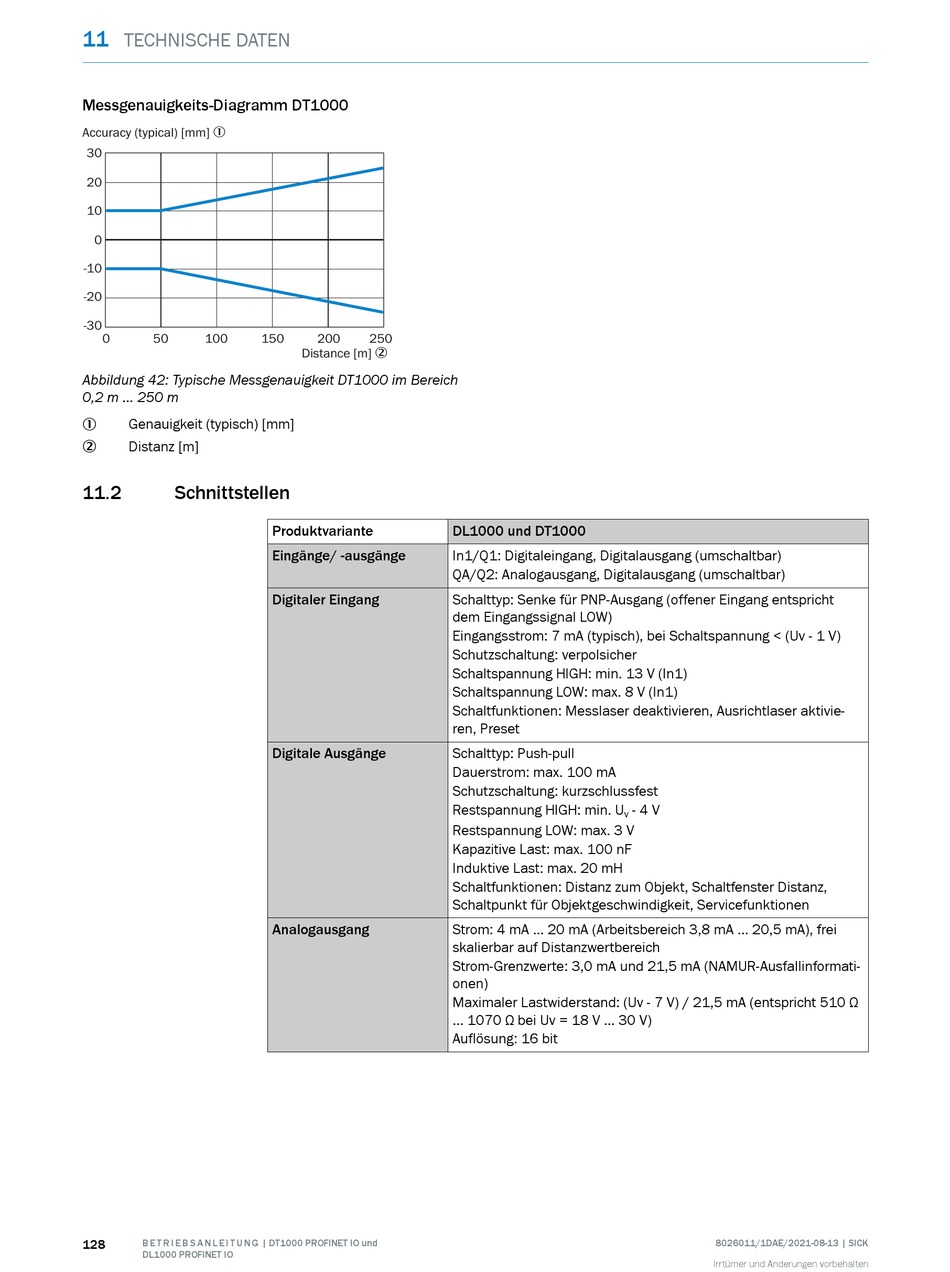

Messgenauigkeits-Diagramm DT1000
Accuracy (typical) [mm] 1
30
20
10
0
-10
-20
-30
0 50 100 150
Abbildung 42: Typische Messgenauigkeit DT1000 im Bereich
0,2 m ... 250 m
Genauigkeit (typisch) [mm]
1
Distanz [m]
2
11.2

Schnittstellen

128 B E T R I E B S A N L E I T U N G | DT1000 PROFINET IO und
DL1000 PROFINET IO
200 250
Distance [m] 2
Produktvariante
Eingänge/ -ausgänge
Digitaler Eingang
Digitale Ausgänge
Analogausgang
DL1000 und DT1000
In1/Q1: Digitaleingang, Digitalausgang (umschaltbar)
QA/Q2: Analogausgang, Digitalausgang (umschaltbar)
Schalttyp: Senke für PNP-Ausgang (offener Eingang entspricht
dem Eingangssignal LOW)
Eingangsstrom: 7 mA (typisch), bei Schaltspannung < (Uv - 1 V)
Schutzschaltung: verpolsicher
Schaltspannung HIGH: min. 13 V (In1)
Schaltspannung LOW: max. 8 V (In1)
Schaltfunktionen: Messlaser deaktivieren, Ausrichtlaser aktivie‐
ren, Preset
Schalttyp: Push-pull
Dauerstrom: max. 100 mA
Schutzschaltung: kurzschlussfest
Restspannung HIGH: min. U
v
Restspannung LOW: max. 3 V
Kapazitive Last: max. 100 nF
Induktive Last: max. 20 mH
Schaltfunktionen: Distanz zum Objekt, Schaltfenster Distanz,
Schaltpunkt für Objektgeschwindigkeit, Servicefunktionen
Strom: 4 mA ... 20 mA (Arbeitsbereich 3,8 mA ... 20,5 mA), frei
skalierbar auf Distanzwertbereich
Strom-Grenzwerte: 3,0 mA und 21,5 mA (NAMUR-Ausfallinformati‐
onen)
Maximaler Lastwiderstand: (Uv - 7 V) / 21,5 mA (entspricht 510 Ω
... 1070 Ω bei Uv = 18 V ... 30 V)
Auflösung: 16 bit
- 4 V
