PRODUKTBESCHREIBUNG
18 B E T R I E B S A N L E I T U N G | DT1000 PROFINET IO und
DL1000 PROFINET IO
Echo
Messkern Echoauswahl
c Messzykluszeit c Distanzbereich
c Signalpegelbereich
c Erstes / Letztes Echo
c Regen- und Schneefilter
c Nebelfilter

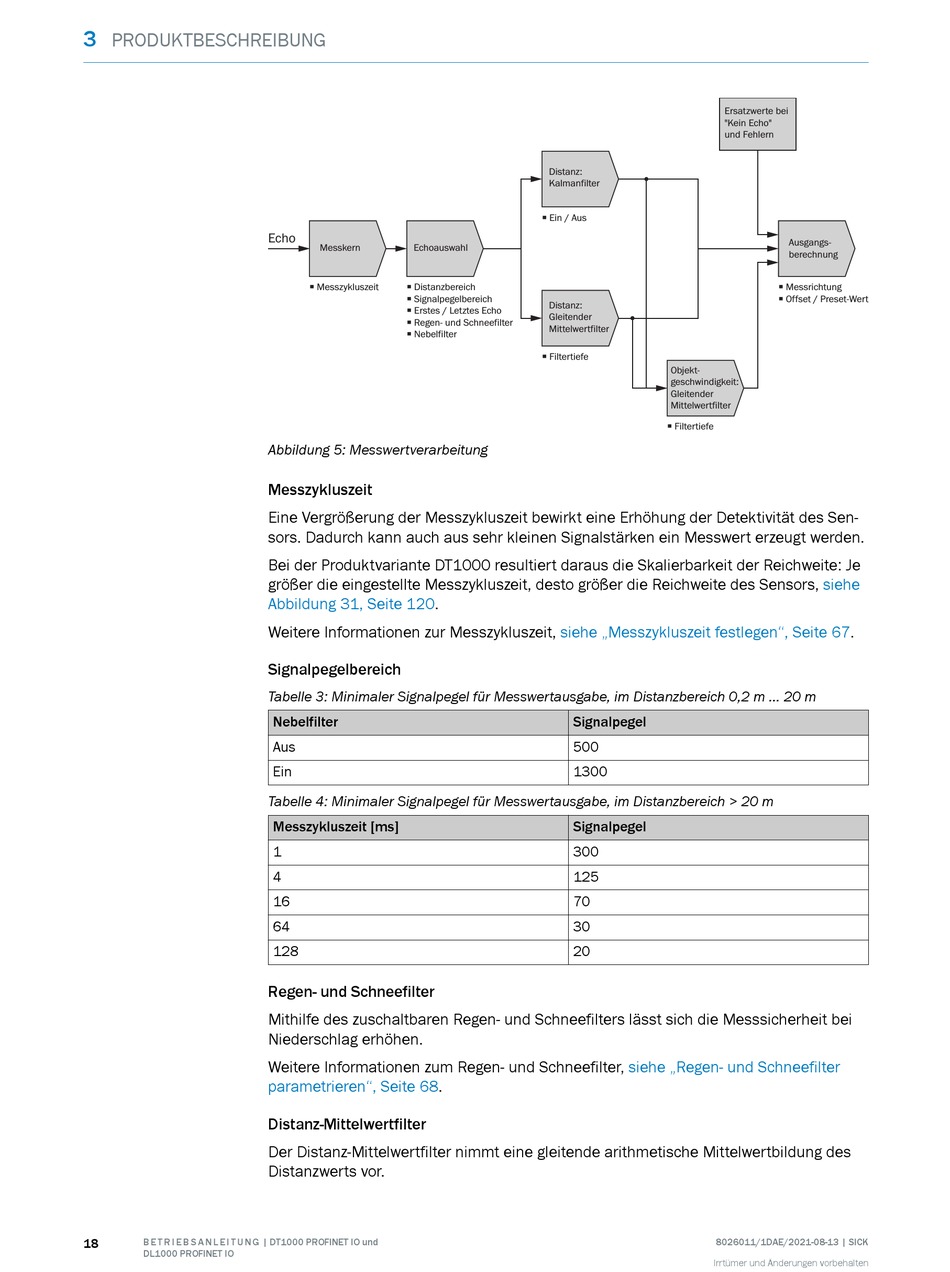

Abbildung 5: Messwertverarbeitung
Messzykluszeit
Eine Vergrößerung der Messzykluszeit bewirkt eine Erhöhung der Detektivität des Sen‐
sors. Dadurch kann auch aus sehr kleinen Signalstärken ein Messwert erzeugt werden.
Bei der Produktvariante DT1000 resultiert daraus die Skalierbarkeit der Reichweite: Je
größer die eingestellte Messzykluszeit, desto größer die Reichweite des Sensors,
Abbildung 31, Seite 120.
Weitere Informationen zur Messzykluszeit,
Signalpegelbereich
Tabelle 3: Minimaler Signalpegel für Messwertausgabe, im Distanzbereich 0,2 m ... 20 m
Nebelfilter
Aus
Ein
Tabelle 4: Minimaler Signalpegel für Messwertausgabe, im Distanzbereich > 20 m
Messzykluszeit [ms]
1
4
16
64
128
Regen- und Schneefilter
Mithilfe des zuschaltbaren Regen- und Schneefilters lässt sich die Messsicherheit bei
Niederschlag erhöhen.
Weitere Informationen zum Regen- und Schneefilter,
parametrieren", Seite 68.
Distanz-Mittelwertfilter
Der Distanz-Mittelwertfilter nimmt eine gleitende arithmetische Mittelwertbildung des
Distanzwerts vor.
Distanz:
Kalmanfilter
c Ein / Aus
Distanz:
Gleitender
Mittelwertfilter
c Filtertiefe
Objekt-
geschwindigkeit:
Gleitender
Mittelwertfilter
c Filtertiefe
siehe „Messzykluszeit festlegen", Seite
Signalpegel
500
1300
Signalpegel
300
125
70
30
20
siehe „Regen- und Schneefilter
