5.3 Reflektor wählen und montieren (nur DL1000)
8026011/1DAE/2021-08-13 | SICK
Irrtümer und Änderungen vorbehalten

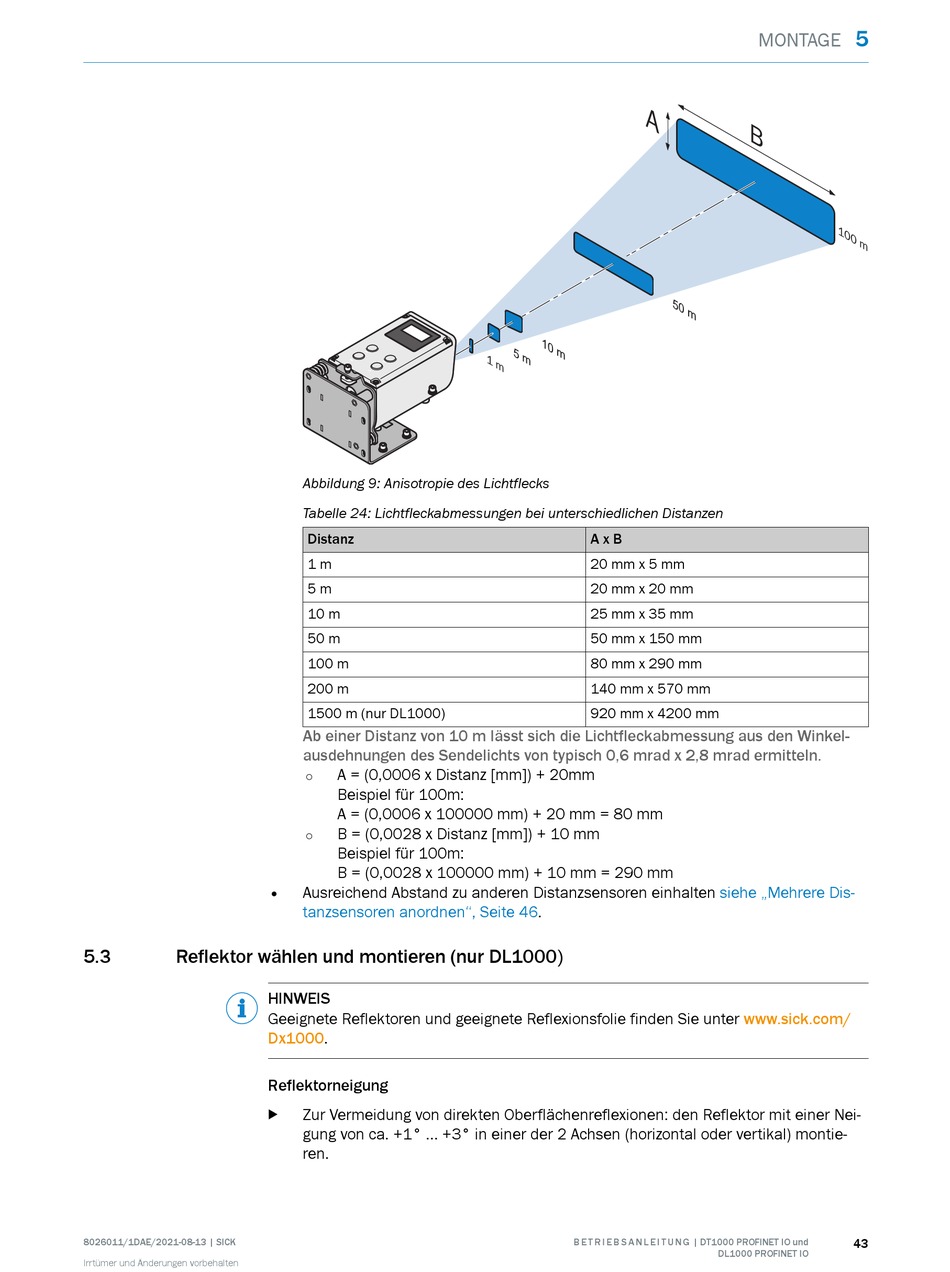

Abbildung 9: Anisotropie des Lichtflecks
Tabelle 24: Lichtfleckabmessungen bei unterschiedlichen Distanzen
Distanz
1 m
5 m
10 m
50 m
100 m
200 m
1500 m (nur DL1000)
Ab einer Distanz von 10 m lässt sich die Lichtfleckabmessung aus den Winkel‐
ausdehnungen des Sendelichts von typisch 0,6 mrad x 2,8 mrad ermitteln.
A = (0,0006 x Distanz [mm]) + 20mm
°
Beispiel für 100m:
A = (0,0006 x 100000 mm) + 20 mm = 80 mm
B = (0,0028 x Distanz [mm]) + 10 mm
°
Beispiel für 100m:
B = (0,0028 x 100000 mm) + 10 mm = 290 mm
• Ausreichend Abstand zu anderen Distanzsensoren einhalten
tanzsensoren anordnen", Seite
HINWEIS
Geeignete Reflektoren und geeignete Reflexionsfolie finden Sie unter
Dx1000.
Reflektorneigung
Zur Vermeidung von direkten Oberflächenreflexionen: den Reflektor mit einer Nei‐
b
gung von ca. +1° ... +3° in einer der 2 Achsen (horizontal oder vertikal) montie‐
ren.
A
1 0
m
5 m
1 m
A x B
20 mm x 5 mm
20 mm x 20 mm
25 mm x 35 mm
50 mm x 150 mm
80 mm x 290 mm
140 mm x 570 mm
920 mm x 4200 mm
46.
B E T R I E B S A N L E I T U N G | DT1000 PROFINET IO und
MONTAGE
B
1 0
0 m
5 0
m
siehe „Mehrere Dis‐
www.sick.com/
DL1000 PROFINET IO
5
43
