Installation
Die Universalmodule lassen sich in drei möglichen Formen
installieren:
• Frontbefestigung mit Adapter M22-A
• Frontbefestigung direkt auf Hutschiene oder mittels
Teleskopadapters
• Bodenbefestigung im M22-I...-Aufbaugehäuse
Frontbefestigung
Das Universalmodul M22-SWD-NOP wird auf den Adapter
M22-A auf die mittlere Position aufgeschnappt.
1
3

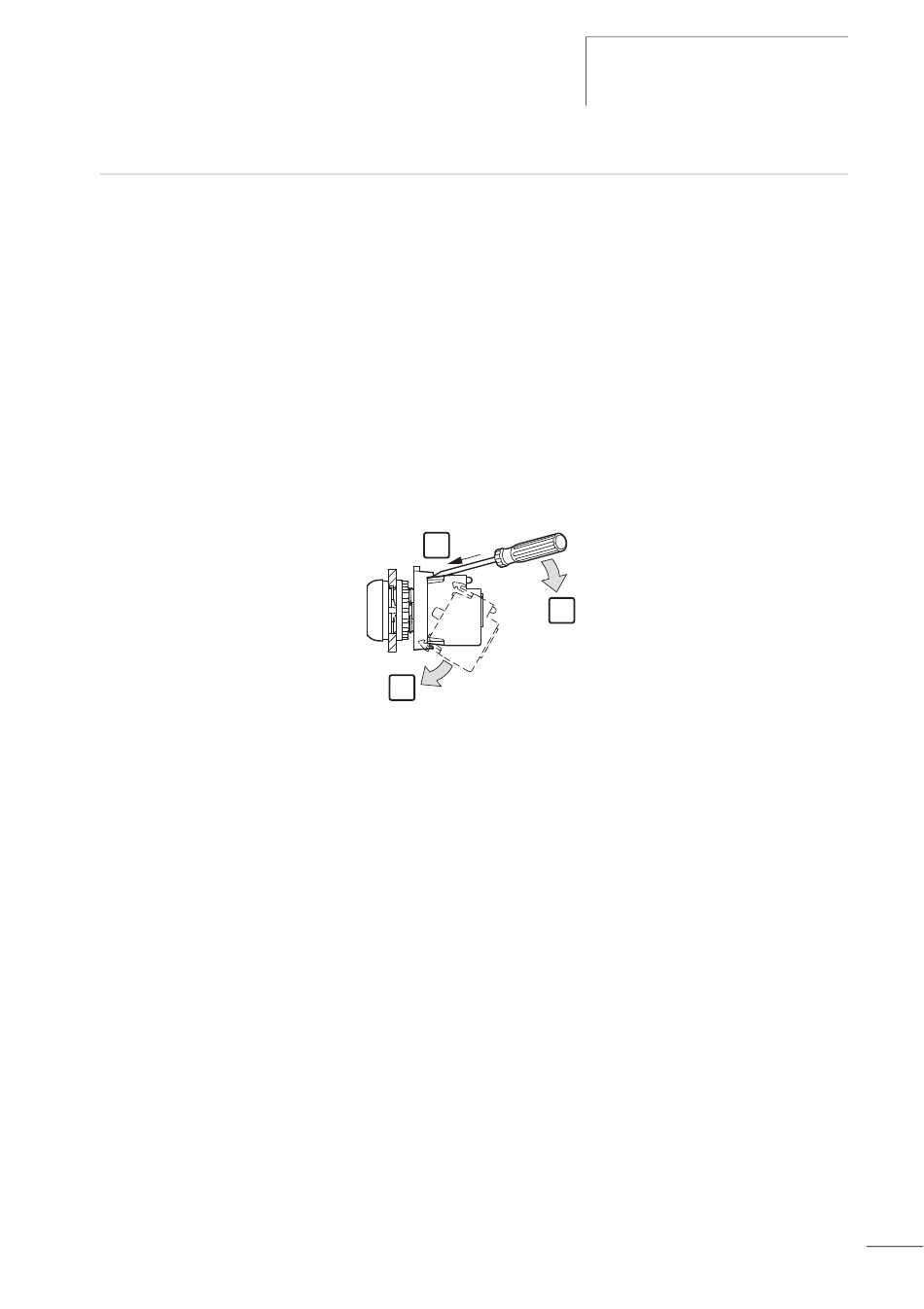

Abbildung 68: Anschluss auf den Adapter
Zum Anschluss an das SmartWire-DT Netzwerk wird die
SmartWire-DT Flachbandleitung verwendet. Zur Kontaktie-
rung mit dem M22-SWD-Funktionselement wird der Geräte-
stecker SWD4-8SF2-5 benutzt. Die Installation ist damit
abgeschlossen.
Installation
2
231
