02/11 MN05006001Z-DE

Projektierung

Die SmartWire-DT Boden-Funktionselemente ersetzen die
bisherigen M22-KC10 / KC01-Kontaktelemente sowie die
entsprechenden M22-LEDC...-Elemente. Sie kommen in den
Aufbaugehäusen M22-I1 bis M22-I6 in Verbindung mit den
entsprechenden Leiterplatten M22-SWD-ILP1-6 zum Einsatz.
Damit können bis zu sechs Bedien- und Leuchtmeldefunkti-
onen realisiert werden. Die Leiterplatten stellen die Verbin-
dung mit dem SmartWire-DT Netzwerk her. Frontseitig
werden die bekannten M22-Frontelemente für die Befehls-
und Meldefunktion verwendet.
Die Aufbaugehäuse sind über die SmartWire-DT Rundleitung
SWD4-50LR8-24 mit dem SmartWire-DT Netzwerk
verbunden.
Der Anschluss der Rundleitung kann direkt mittels VM20
(metrische Kabelverschraubung) oder steckbar erfolgen.
Für die steckbare Ausführung werden 8-polige Gehäuse-
durchführungen in Stecker-/Buchsenausführung verwendet.

Anbindung Rundleitung mit Kabelverschraubung

V-M20

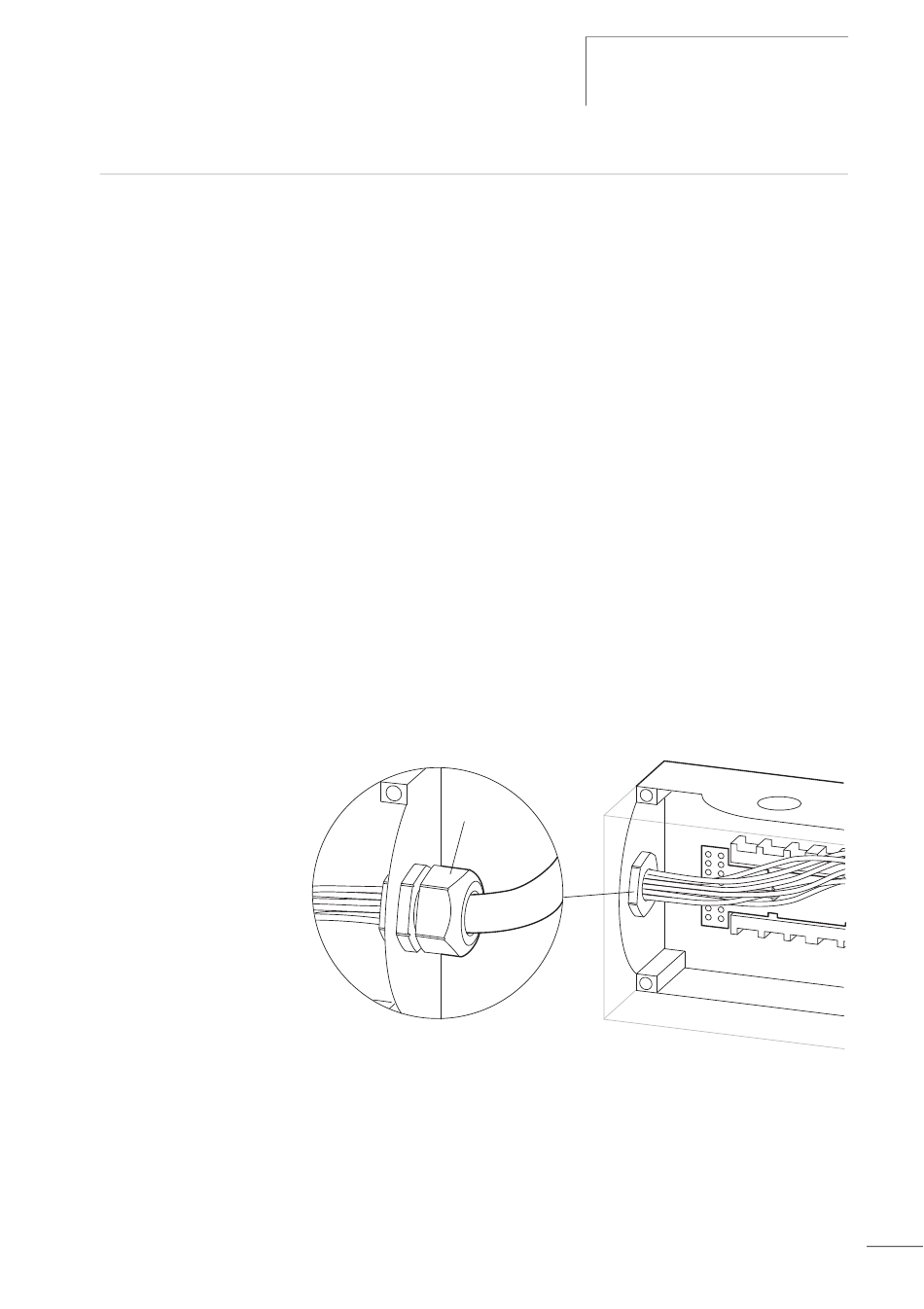

Abbildung 58: Anschluss mit Kabelverschraubung
Projektierung
2
3
1
2
