02/11 MN05006001Z-DE
NZM
HIA
M22-K01
M22-K10
b
a
HIN
c
S0+
S0-
Q0
0 V
Q1
0 V

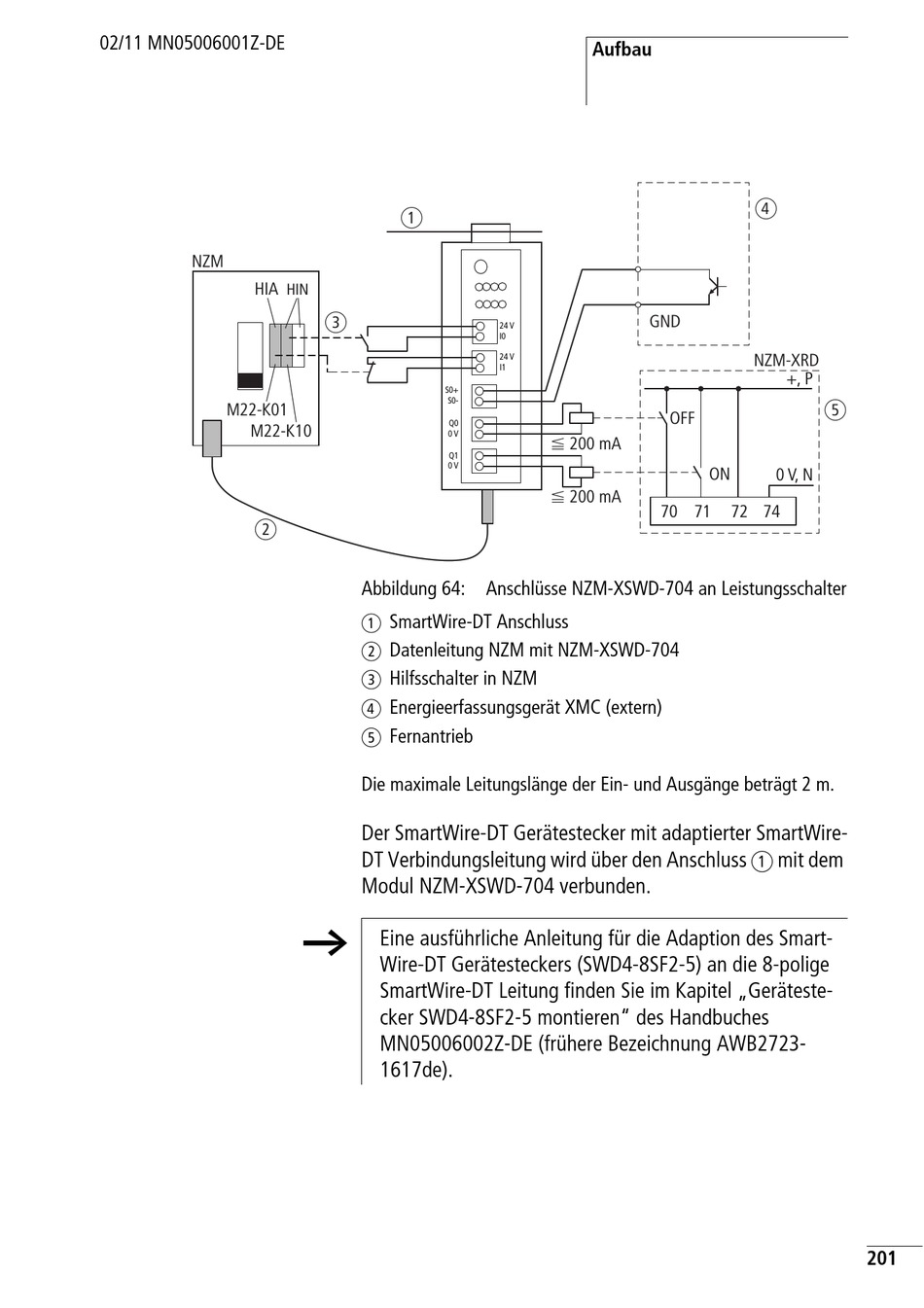

Abbildung 64:
a SmartWire-DT Anschluss
b Datenleitung NZM mit NZM-XSWD-704
c Hilfsschalter in NZM
d Energieerfassungsgerät XMC (extern)
e Fernantrieb
Die maximale Leitungslänge der Ein- und Ausgänge beträgt 2 m.
Der SmartWire-DT Gerätestecker mit adaptierter SmartWire-
DT Verbindungsleitung wird über den Anschluss a mit dem
Modul NZM-XSWD-704 verbunden.
h Eine ausführliche Anleitung für die Adaption des Smart-
Wire-DT Gerätesteckers (SWD4-8SF2-5) an die 8-polige
SmartWire-DT Leitung finden Sie im Kapitel „Geräteste-
cker SWD4-8SF2-5 montieren" des Handbuches
MN05006002Z-DE (frühere Bezeichnung AWB2723-
1617de).
Aufbau
GND
24 V
I0
24 V
I1
F 200 mA
F 200 mA
70 71
Anschlüsse NZM-XSWD-704 an Leistungsschalter
d
NZM-XRD
+, P
e
OFF
ON
0 V, N
72 74
