Befehls- und Meldegeräte
M22-SWD...
Funktionselement
Platz auf Leiterplatte
(Markierung auf Gehäuseboden)
M22-SWD-KC11
M22-SWD-LEDC
M22-SWD-K11LEDC
M22-SWD-KC22
M22-SWD-K22LEDC
M22-SWD-SEL-8-10
1) X = belegt durch SWD-Element
2) O = optional für zusätzliches M22-KC10/ KC01-Element
182

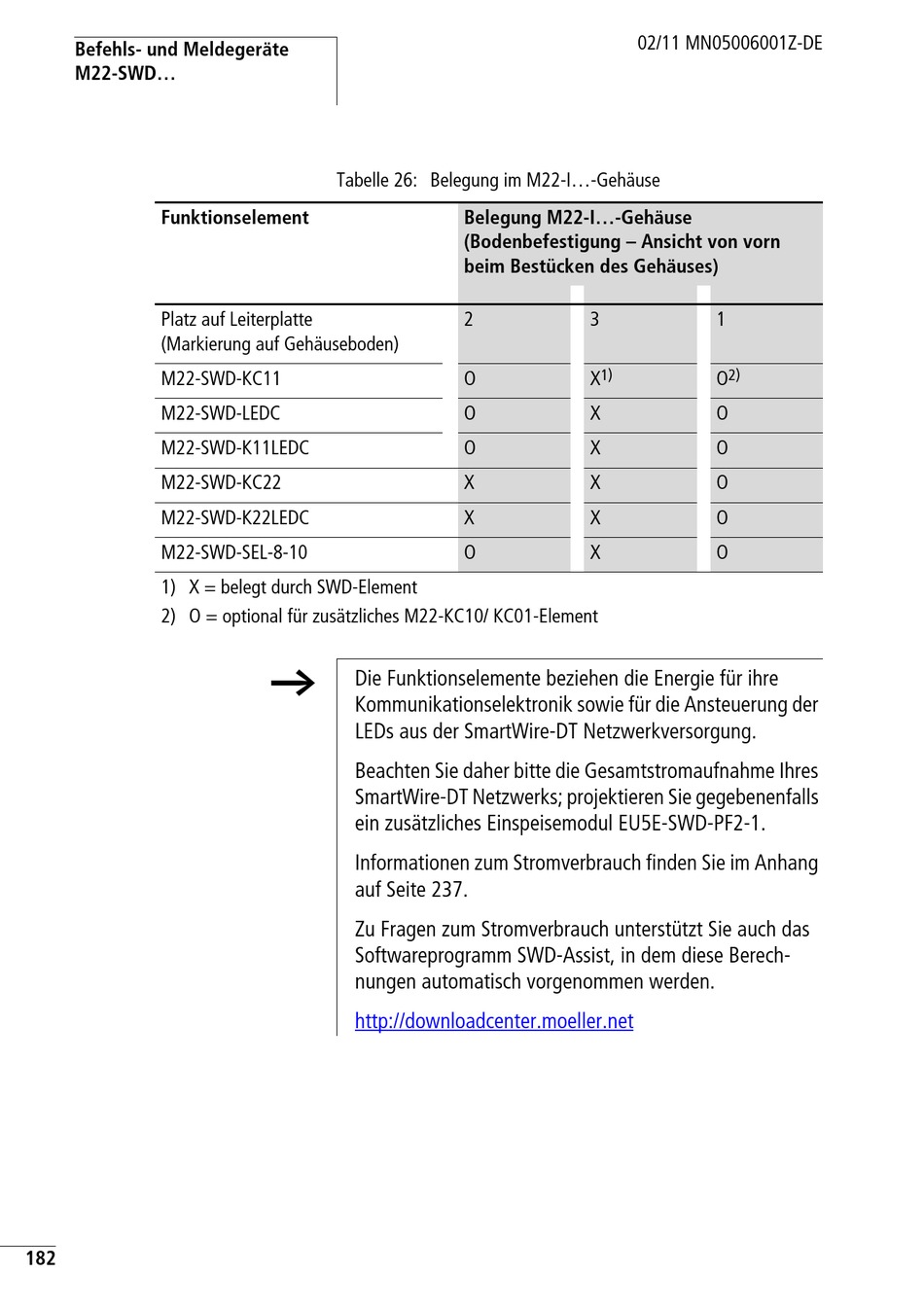

Tabelle 26: Belegung im M22-I...-Gehäuse
h
Die Funktionselemente beziehen die Energie für ihre
Kommunikationselektronik sowie für die Ansteuerung der
LEDs aus der SmartWire-DT Netzwerkversorgung.
Beachten Sie daher bitte die Gesamtstromaufnahme Ihres
SmartWire-DT Netzwerks; projektieren Sie gegebenenfalls
ein zusätzliches Einspeisemodul EU5E-SWD-PF2-1.
Informationen zum Stromverbrauch finden Sie im Anhang
auf Seite 237.
Zu Fragen zum Stromverbrauch unterstützt Sie auch das
Softwareprogramm SWD-Assist, in dem diese Berech-
nungen automatisch vorgenommen werden.
http://downloadcenter.moeller.net
02/11 MN05006001Z-DE
Belegung M22-I...-Gehäuse
(Bodenbefestigung – Ansicht von vorn
beim Bestücken des Gehäuses)
2 3
1)
O X
O X
O X
X X
X X
O X
1
2)
O
O
O
O
O
O
