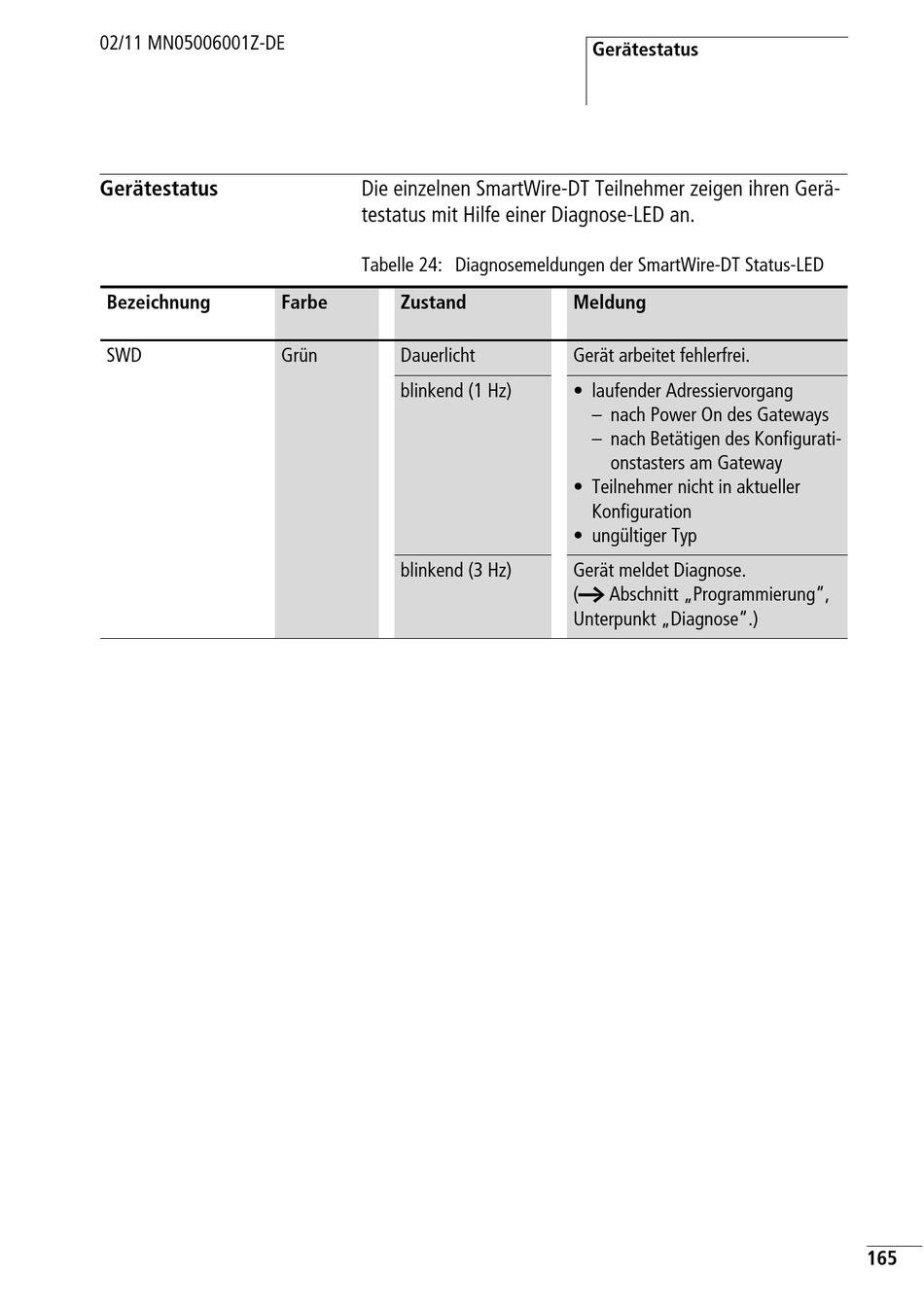

Gerätestatus - Eaton SmartWire-DT Handbuch

02/11 MN05006001Z-DE
Gerätestatus
Bezeichnung
SWD
Die einzelnen SmartWire-DT Teilnehmer zeigen ihren Gerä-
testatus mit Hilfe einer Diagnose-LED an.
Tabelle 24: Diagnosemeldungen der SmartWire-DT Status-LED
Farbe Zustand
Grün Dauerlicht
blinkend (1 Hz)
blinkend (3 Hz)
Gerätestatus
Meldung
Gerät arbeitet fehlerfrei.
• laufender Adressiervorgang
– nach Power On des Gateways
– nach Betätigen des Konfigurati-
onstasters am Gateway
• Teilnehmer nicht in aktueller
Konfiguration
• ungültiger Typ
Gerät meldet Diagnose.
(a Abschnitt „Programmierung",
Unterpunkt „Diagnose".)
165
