Anmerkungen:
Die Messung der Resistanz der Erdung kann durchgeführt werden, wenn die
Störspannung 24 V nicht überschreitet. Die Störspannung wird bis zu einem
Wert von 100 V gemessen, wenn sie 50 V überschreitet, wird dies als gefährlich
signalisiert. Das Messgerät darf nicht an Spannungen, die 100 V überschreiten,
angeschlossen werden.
- Es muss besonders auf die Qualität der Verbindung des geprüften Objekts mit dem Messkabel
achtgegeben werden - die Kontaktfläche muss frei von Farbe, Rost usw. sein.
- Falls der Widerstand der Hilfselektroden zu hoch ist, wird die Messung der Erdung R
zusätzlichen Messunsicherheit belastet. Eine besonders hohe Messunsicherheit entsteht, wenn ein
ein kleiner Wert der Resistanz der Erdung über Elektroden mit einem schwachen Kontakt zum Boden
gemessen wird (so eine Situation tritt oftmals auf, wenn die Erdung gut ausgeführt wurde, und der
obere Teil der Erde trocken ist und somit eine schwache Leitfähigkeit besitzt). Dann ist das Verhältnis
des Widerstandes der Elektroden zum gemessen Erdungswiderstand sehr groß und die davon
abhängige Messunsicherheit ebenfalls. Es ist dann möglich, gemäß der in Punkt 9 angegebenen
Formeln, Berechnungen durchzuführen, die erlauben den Einfluss der Messbedingungen
abzuschätzen – oder Sie können das Diagramm, das ebenfalls in der Anlage vorliegt, verwenden. Die
Messunsicherheit wird in [%] als zusätzliches Ergebnis angezeigt. Für dessen Berechnung werden
die gemessenen Werte unter Betracht gezogen. Wenn der auf diese Weise errechnete Wert der
Messunsicherheit 30% überschreitet, wird zusammen mit dem Ergebnis das folgende Symbol
angezeigt
. Der Kontakt der Elektrode zum Boden kann verbessert werden, z.B. durch
Befeuchtung der Stelle, an der die Sonde eingesteckt wird, sie kann auch erneut an einer anderen
Stelle eingesteckt werden oder Sie können eine 80 cm lange Elektrode verwenden. Es ist auch
ratsam die Prüfkabel zu überprüfen - ob die Isolierung nicht beschädigt ist und ob die Kontakte:
Leitung - Bananenstecker - Elektrode nicht von Korrosion befallen sind oder lose sind. In den meisten
Fällen ist die erreichte Genauigkeit ausreichend, aber man sollte sich immer des Wertes der
Messunsicherheit, von dem die Messung betroffen ist, bewusst sein.
- Die Kalibrierung des Herstellers berücksichtigt den Widerstand des firmeneigenen 2,2 m Prüfkabels.
8

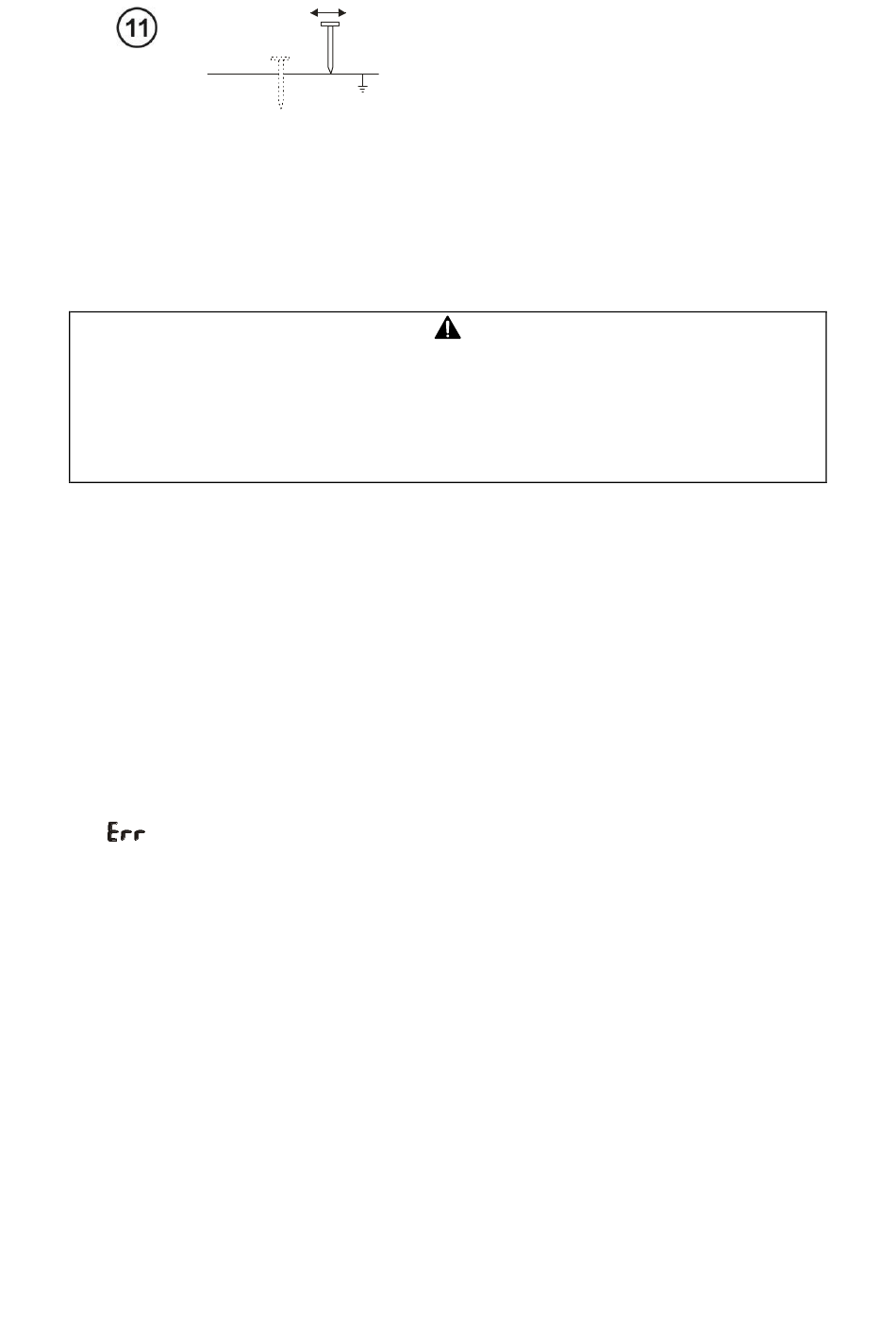

Wiederholen Sie die Messungen (Punkte
3-6), indem die Spannungselektrode um
S
einige Meter verschoben wird: indem sie
zur gemessenen Erdung angenähert und
entfernt wird. Falls die Ergebnisse R
um mehr als 3% unterscheiden, muss die
Entfernung der Stromelektrode zu der
gemessenen Erdung vergrößert werden
und die Messungen müssen wiederholt
werden.
MRU-21 – BEDIENUNGSANLEITUNG
sich
E
von einer
E
