INSTALLATION UND BETRIEB

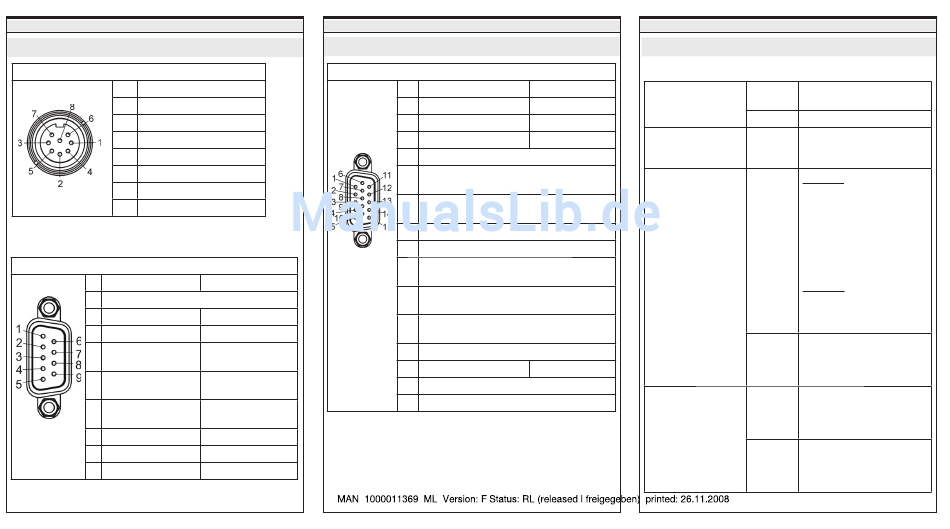

Anschlussbelegung Typen 8712 und 8702
8pol. Buchse rund
1 24-V-Versorgung +
2 Relais 1 Mittelkontakt
3 Relais 2 Mittelkontakt
4 Relais 1 - Öffner
5 Relais 1 - Schließer
6 24-V-Versorgung GND
7 Relais 2 - Schließer
8 Relais 2 - Öffner
9pol. Sub-D-Buchse (nur bei Busausführung)
PROFIBUS DP
1 Schirm (FE) Funktionserde
2 n.c. (not connected)
3 RxD/TxD-P B-Leitung GND
RTS Steuersignal für
4
Repeater
GND Datenübertra-
5
gungspotential
VDD Versorgungs-
6
spannung + (P5V)
7 n.c.
8 RxD/TxD-N A-Leitung n.c.
9 n.c.

ANSCHLUSSBELEGUNG

Anschlussbelegung Typen 8712 und 8702
DeviceNet
CAN_L Datenleitung
n.c.
n.c.
n.c.
CAN_H Datenleitung
n.c.
15pol. Sub-HD-Buchse
analoge Ansteuerung Busausführung
1 Sollwerteingang + n.c.
2 Sollwerteingang GND n.c.
3 Istwertausgang + n.c.
4 Binäreingang 2
12-V-Ausgang
5
(nur werksinterne Verwendung)
6 RS232 TxD (direkter Anschluss an PC)
7 Binäreingang 1
8 DGND (für Binäreingänge)
nur werksinterne Verwendung
9
(nicht belegen!)
12-V-Ausgang
10
(nur werksinterne Verwendung)
12-V-Ausgang
11
(nur werksinterne Verwendung)
12 Binäreingang 3
13 Istwertausgang GND n.c.
14 RS232 RxD (direkter Anschluss an PC)
15 DGND (für RS232-Schnittstelle)
ANSCHLUSSBELEGUNG
LEDs zur Anzeige des Betriebszustandes
Default-Belegung
Das Gerät ist mit Betriebs-
POWER LED leuchtet
spannung versorgt
(grün)
blinkt Autotune Funktion aktiv
COMMUNICATION
Das Gerät kommuniziert
LED leuchtet
über Bus oder RS232.
(gelb)
LIMIT (y) LED
Bei MFC:
zeigt an, dass die Stellgröße
des Ventils nahezu 100 %
erreicht hat. In der Praxis be-
deutet dies meist, dass der
Druck am Regler nicht aus-
leuchtet reicht, um den gewünschten
Durchfl uss zu realisieren.
Bei MFM:
zeigt an, dass der Istwert
nahezu den Nenndurchfl uss
erreicht hat.
Das Gerät befi ndet sich in
einem anderen Betriebszu-
blinkt
stand als Regelbetrieb oder
(blau)
Autotune.
ERROR LED Nicht schwerwiegender
Fehler, z.B. nicht erfolgreich
leuchtet
abgeschlossene Autotune
oder defekte LED
Schwerwiegender Fehler,
z.B. Sensorbruch oder feh-
blinkt
lerhafte interne Spannungs-
(rot)
versorgung
