1 Gerätebeschreibung
1.2 Aufbau
14
13
12
11
10
9
8

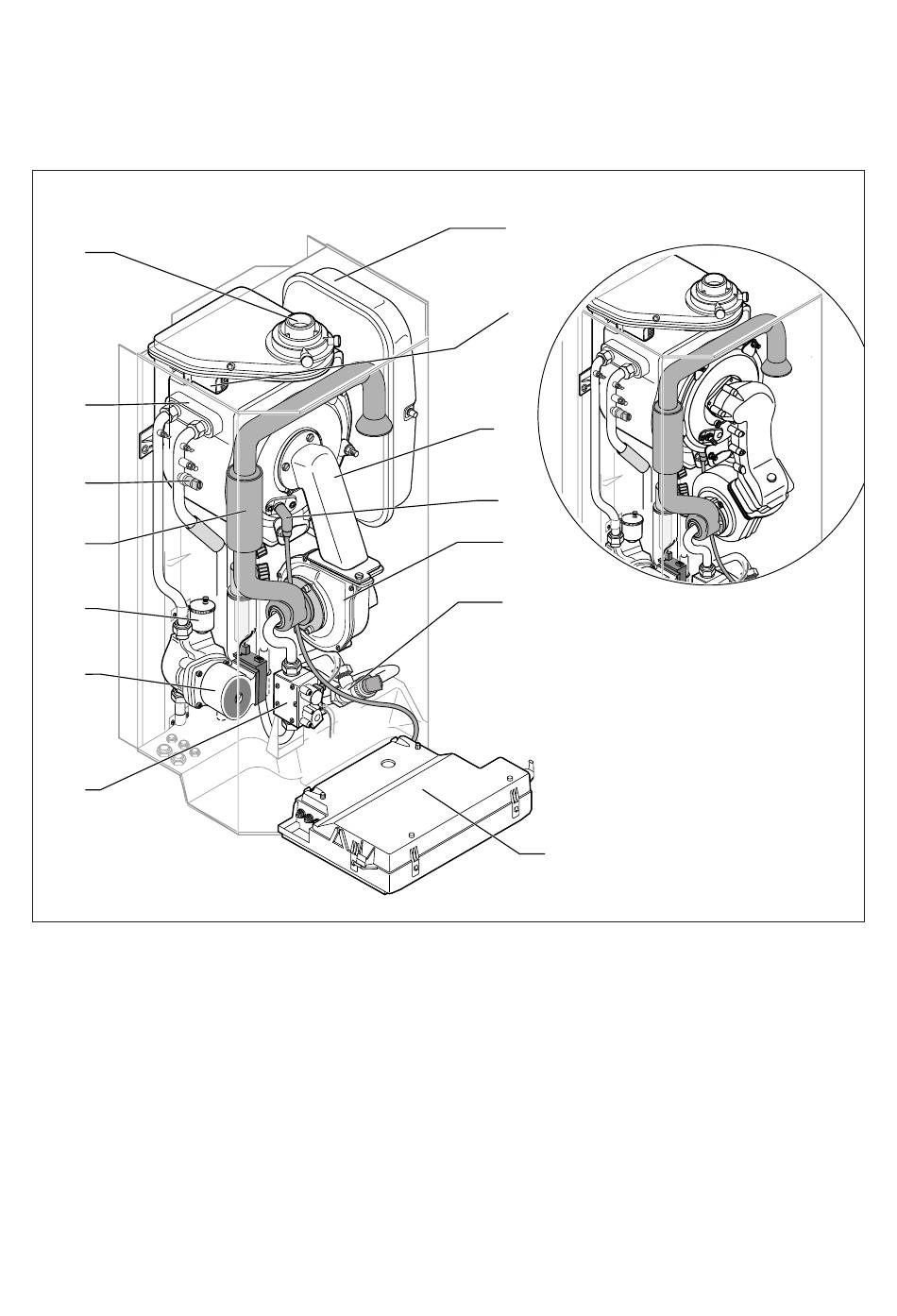

Abb. 1.1 Funktionselemente
1
Membran-Ausdehnungsgefäß (nicht bei VC 356/2-E)
2 CO-Sensor
3 Thermo-Kompaktmodul
4 Zündelektrode
5 Gebläse
6 Vorrangumschaltventil
7 Elektronikbox
8 Gasarmatur
9 Pumpe
10 Schnellentlüfter
11 Luftansaugrohr
12 Wasserdruck-Sensor
13 Wärmetauscher
14 Anschluss für Luft-/Abgasführung
4
Installations- und Wartungsanleitung Gas-Wandheizgeräte mit Brennwerttechnik ecoTEC /2 exclusiv
1
2
3
4
5
VC 356/2-E
6
7
