6.22 Andruckkufen 1081 Lösch-und AW Kopf
a) Ausbau
Andruckhebel 1044 Pkt. 6.21 ausbauen, 1056 herausdrehen, Stift 1058 abziehen, Andruckhebel 1063
ausbauen, Pos.1090/2 x 1091/1081 - 1085 ausbauen.
Hinweis
Auf Federn ( 1064/1082 und 1087 ) achten.
b) Einbau
Einstellung Andruckkufen AW Kopf siehe Pkt. 7.3
c) Prüfung/Einstellung des Kufenandrucks

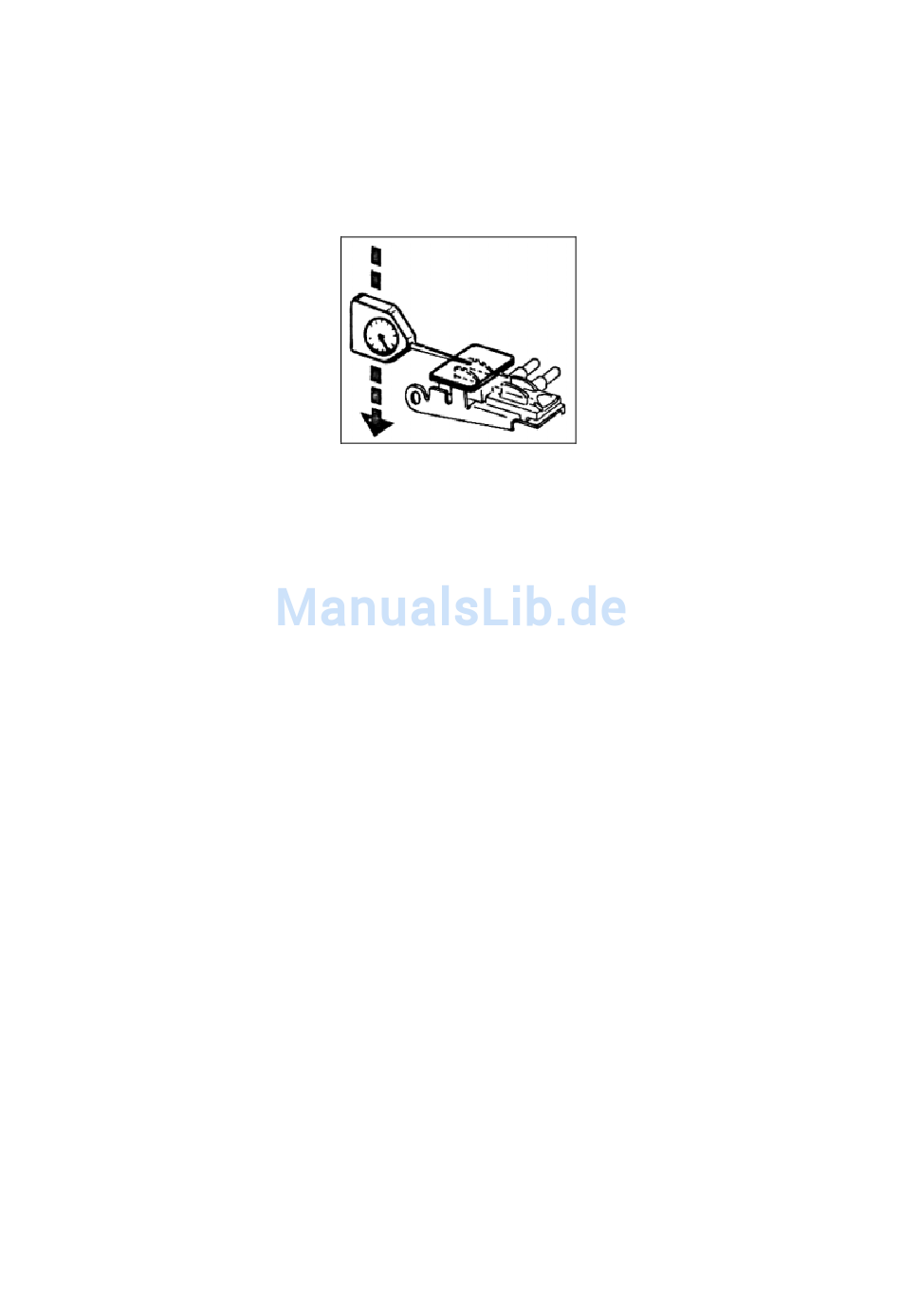

Platte über beide Kufen legen. Mit Kontaktorspitze auf Platte drücken
messen,
siehe Fig. 25

Einstellwerte:

Kufenandruck ( Löschkopf ): 1,4 ± 0,2 N ( 140 ± 20 p )
Kufenandruck ( AW Kopf: 1,5 ± 0,2 N ( 150 ± 20 p )
Doku 057
und nach 1 mm Weg
