Bauer T 502 Reparaturanleitung Seite 22

a) Ausbau
Pos...1 /10 /9 /8 /7 /6 /5 ausbauen
Spulenzapfen ( 1 ) nach vorne herausziehen.
b) Einbau in umgekehrter Reihenfolge.

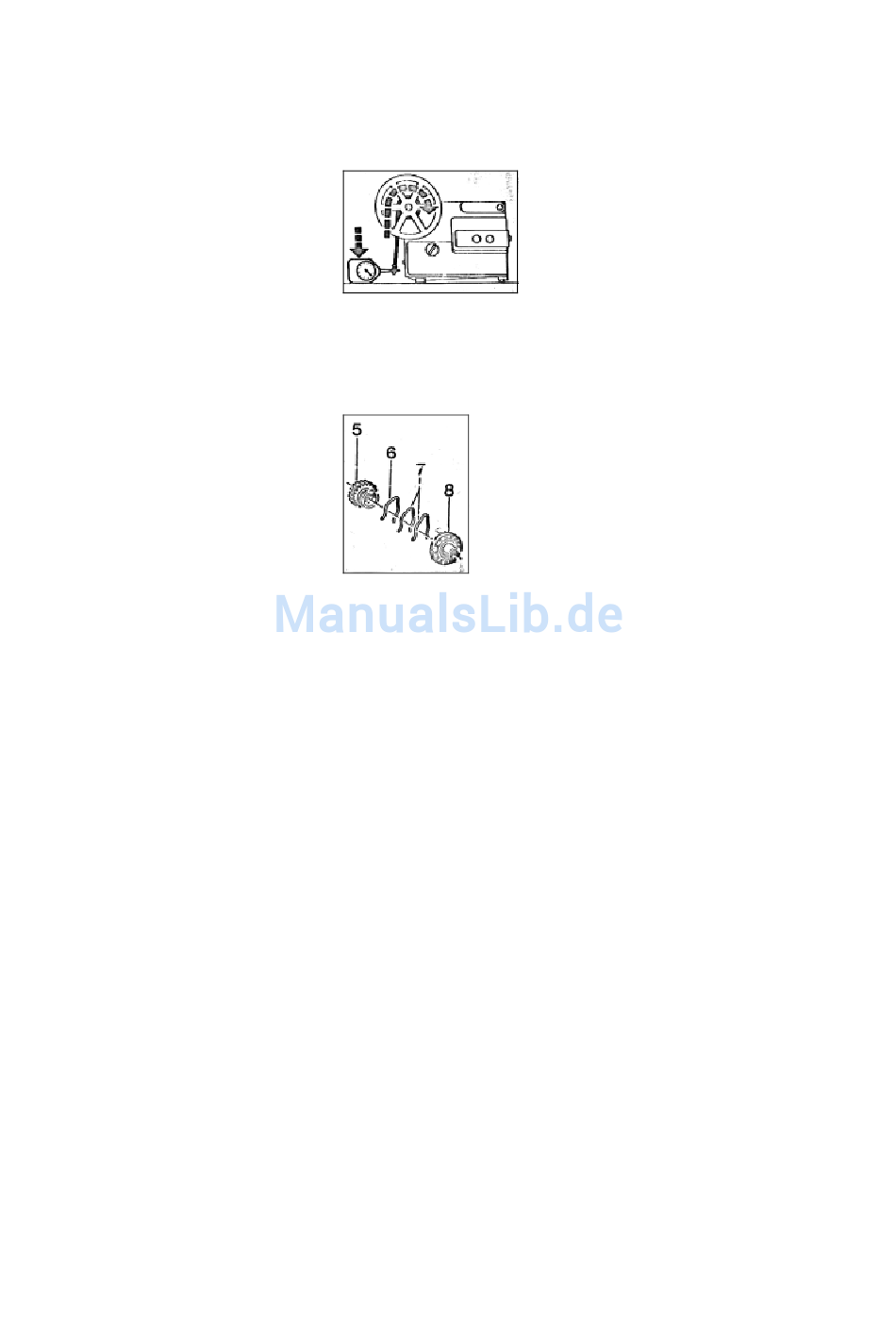

c) Prüfung / Einstellung der Aufwickelfriktion
Prüfspule Pkt. 13.7 auf hintere Spulenachse stecken.
Aufwickelfriktion bei Betriebsart "Einfädelung" messen,
siehe Fig. 6
Einstellwert: 35 Nmm (350 cmp)
entspricht bei Spulenkern Durchmesser
Friktionsfedern (6, 7) entsprechend justieren bzw. tauschen,
siehe Fig. 7
doku 021
45 mm 16 Nmm (160 cmp)
50 mm 14 Nmm (140 cmp)
60 mm 12 Nmm (120 cmp)
