Wenn die Anforderung der Spannungsunterstützung bekannt ist, kann entschieden werden, ob die Steigung positiv oder negativ ist.
Dies wird am besten mit einem Beispiel veranschaulicht:
Wenn die Spannung verglichen zur Nennspannung abfällt, wird der Generator veranlasst, die Erregung zu steigern und damit die
produzierten kvar (um das Netz zu unterstützen). Wenn der Sollwert (SP) 1,00 ist und die Totzoneneeinstellung 1 % ist, verringert

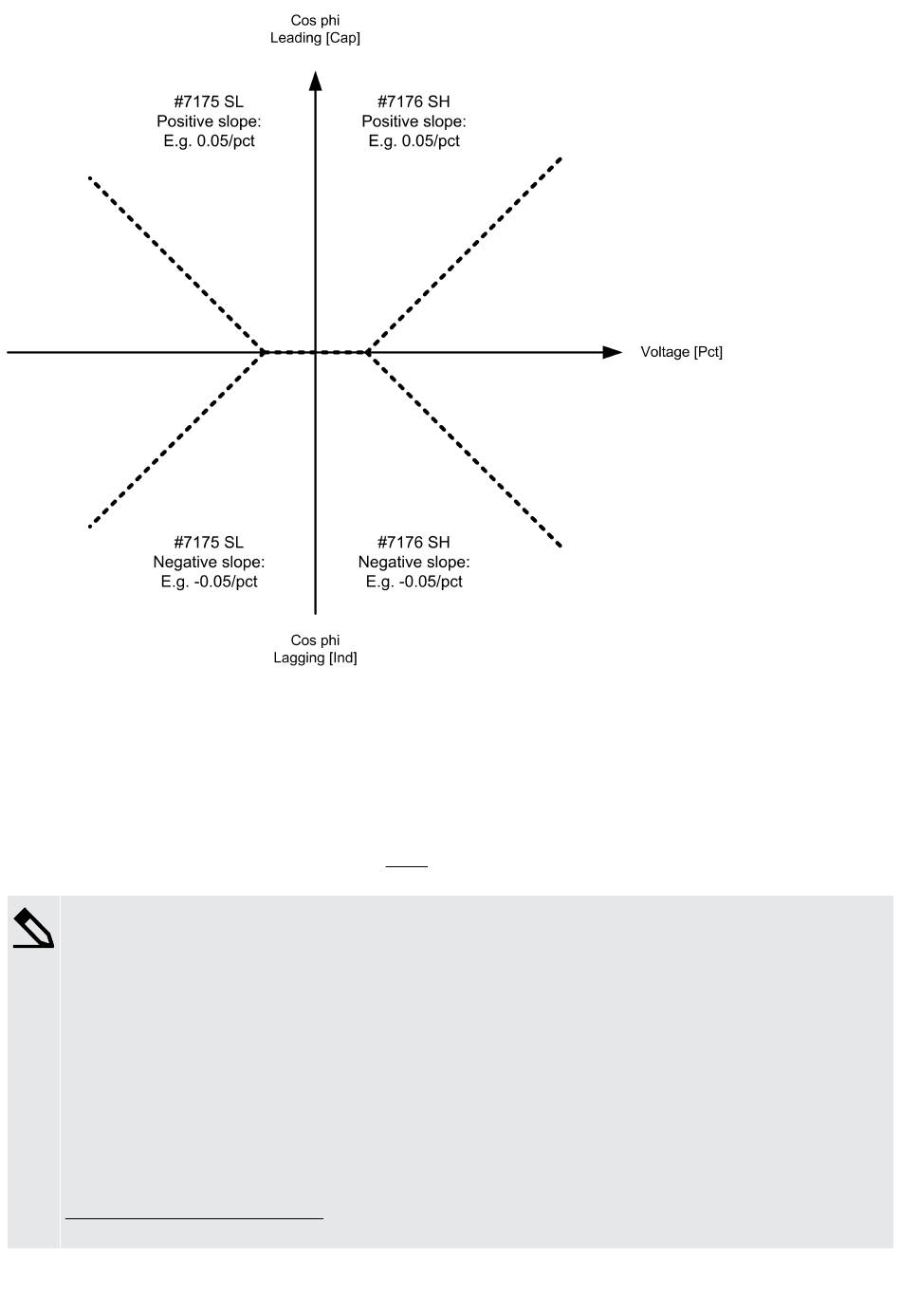

sich der Cosφ-Sollwert von 1,00 auf 0,90 (SN-Einstellung ist -0.05). Siehe dazu Berechnung und Diagramm unten.
SP = 1,00 - (((396 - 388) / 400) * 100) × 0,05 = 0,90 (vereinfacht)
NEU 388 V AC
Beispiel für eine Steigungsberechnung
In diesem Beispiel verwendete Werte:
• UNormal = 400 V
• 7052 Cosφ-Sollwert = 1
• Totzone niedrig = 2 %
• Totzone hoch = 3 %
• Umax: 448 V = Cosφ 0,95C
• Umin: 376 V = Cosφ 0,95I
Berechnung der niedrigen Steigung
Delta U hoch = Umax - (UNormal + Totzone niedrig) = 448 V - 408 V = 40 V
Delta U hoch / UNormal = 40 V / 400 V = 0,1 = 10 %.
Delta Cosφ niedrig = 1 - 0,95 = 0,05
Steigung niedrig = 0,05 / 10 % = 0,005
