MONTAGE
12V
EINGANG
Schmelzsicherung*
*Nennstrom der Sicherungen gemäß Tabelle Seite 2
12V
EINGANG
Schmelzsicherung*
*Nennstrom der Sicherungen gemäß Tabelle Seite 2
Hinweis: Stromkabel müssen
einen Mindestquerschnitt von
6 mm² haben und mit einem
geeigneten Werkzeug gecrimpt
werden.
Starterbatterie
LFP1225 & LFP1240

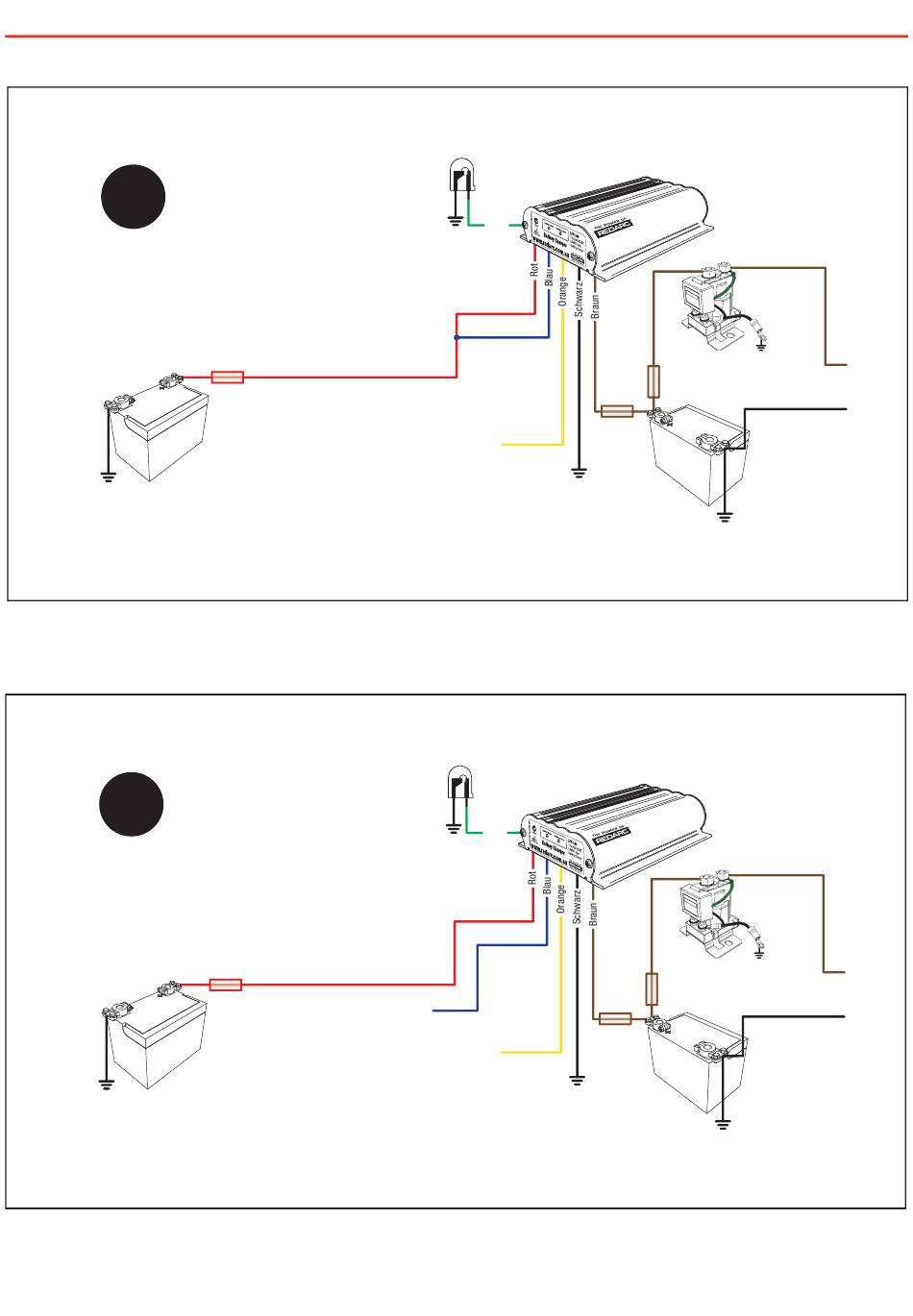

Abb. 2.8a - LFP1225 und LFP1240 Standard-Anordnung
für eine 12-V-Starterbatterie
Hinweis: Stromkabel müssen
einen Mindestquerschnitt von
6 mm² haben und mit einem
geeigneten Werkzeug gecrimpt
werden.
Fahrzeugzündung
Starterbatterie
LFP1225-LV & LFP1240-LV
Abb. 2.8b - LFP1225-LV und LFP1240-LF Standard-
Anordnung für eine 12-V-Starterbatterie
Grün
Nicht verwendet
(nicht anschließen)
Alle Erdungspunkte
müssen an der Karosserie
geerdet sein.
Grün
Nicht verwendet
(nicht anschließen)
Alle Erdungspunkte
müssen an der Karosserie
geerdet sein.
9
Tiefentladung-
sschutz
Verbraucher
Schmelzsicherung
Schmelz-
sicherung*
Zusatzakku
Tiefentladung-
sschutz
Verbraucher
Schmelzsicherung
Schmelz-
sicherung*
Zusatzakku
Verbraucher
Verbraucher
