2
MONTAGE
2.2
2.2

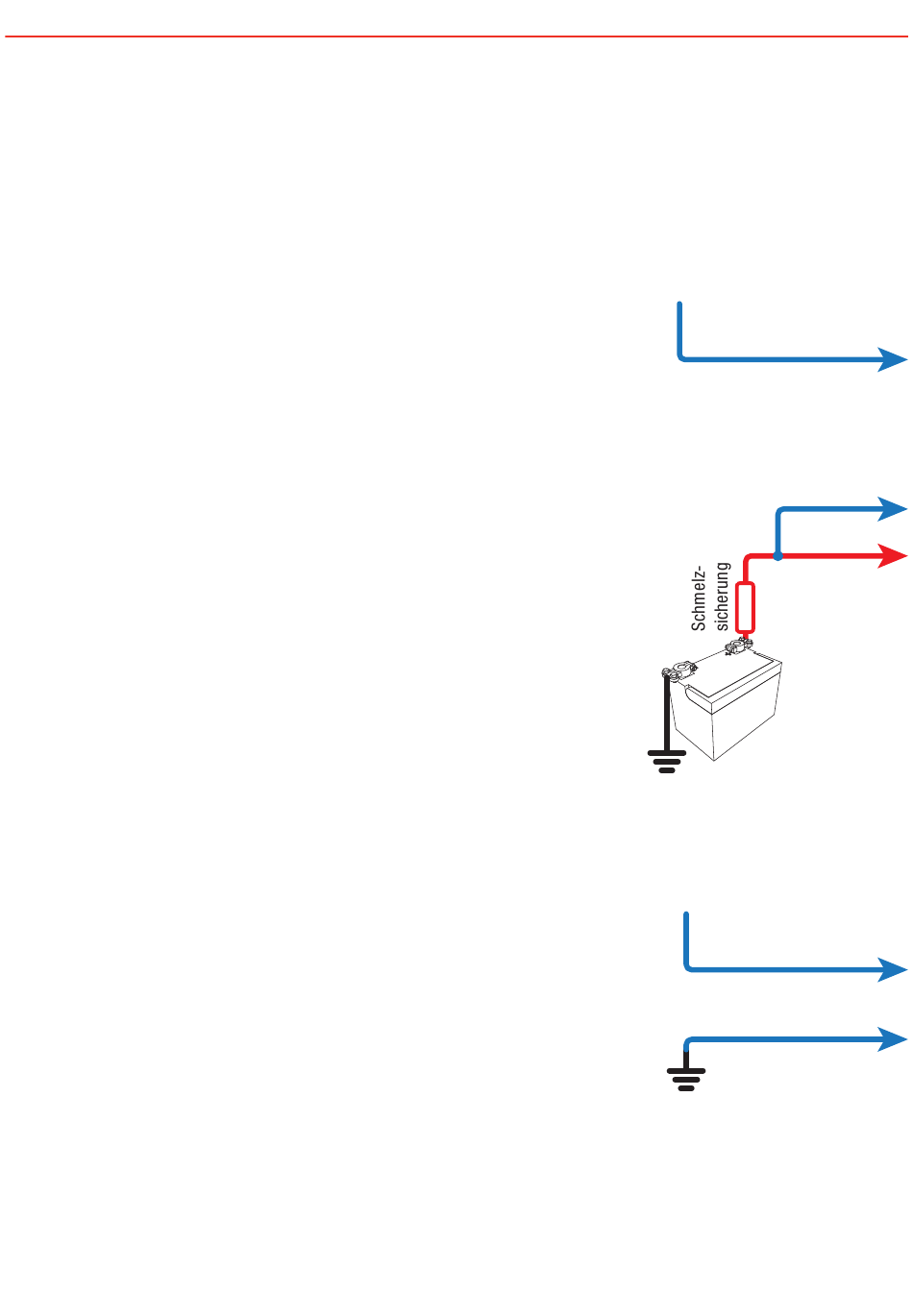

BLAUES Kabel - Ladequelle
Das BLAUE Kabel dient der Auswahl der Ladequelle des Geräts, d. h. von einem
Eingang des Fahrzeugs oder einem Solarmodul. Dieses Kabel wird kontinuierlich
überwacht.
1.1.1 Lichtmaschineneingang
Für eine Ladung von der Lichtmaschine muss das
BLAUE Kabel „Ladequelle" an die Fahrzeugzündung
angeschlossen werden.
Bei diesem Anschluss lädt das Ladegerät den
Zusatzakku nur, wenn die Zündung des Fahrzeugs
eingeschaltet ist, um zu gewährleisten, dass es nicht
die Hauptbatterie entlädt.
Für Standardmodelle (nicht LV) kann das BLAUE Kabel
permanent an die 12-V-Quelle angeschlossen bleiben;
das Ladegerät lädt nur, wenn die Lichtmaschine läuft.
Dies ist für das LFP1225-LV oder LFP1240-LV nicht
geeignet.
1.1.2 Solar-Eingang
Das LFP-Serie kann den 12-V-Zusatzakku auch von
einer Solarquelle laden. Das Gerät nimmt den Eingang
direkt von den Solarzellen auf und fungiert als MPPT-
Solarladeregler.
Zur Wahl des Solar-Lademodus muss das BLAUE
Kabel „Ladequelle" entweder ohne Verbindung
belassen oder mit MASSE verbunden werden.
6
Fahrzeug-
Alle Modelle
zündung
Blaues Kabel
ODER
Nur Modelle
Blaues Kabel
außer LV
Rotes
Kabel
Eingang
Quelle
Nicht
angeschlossen
Blaues Kabel
ODER
Blaues Kabel
