2
INSTALLATION
24V
Eingang
12V
ODER
Eingang
Zur Fahrzeugzündung

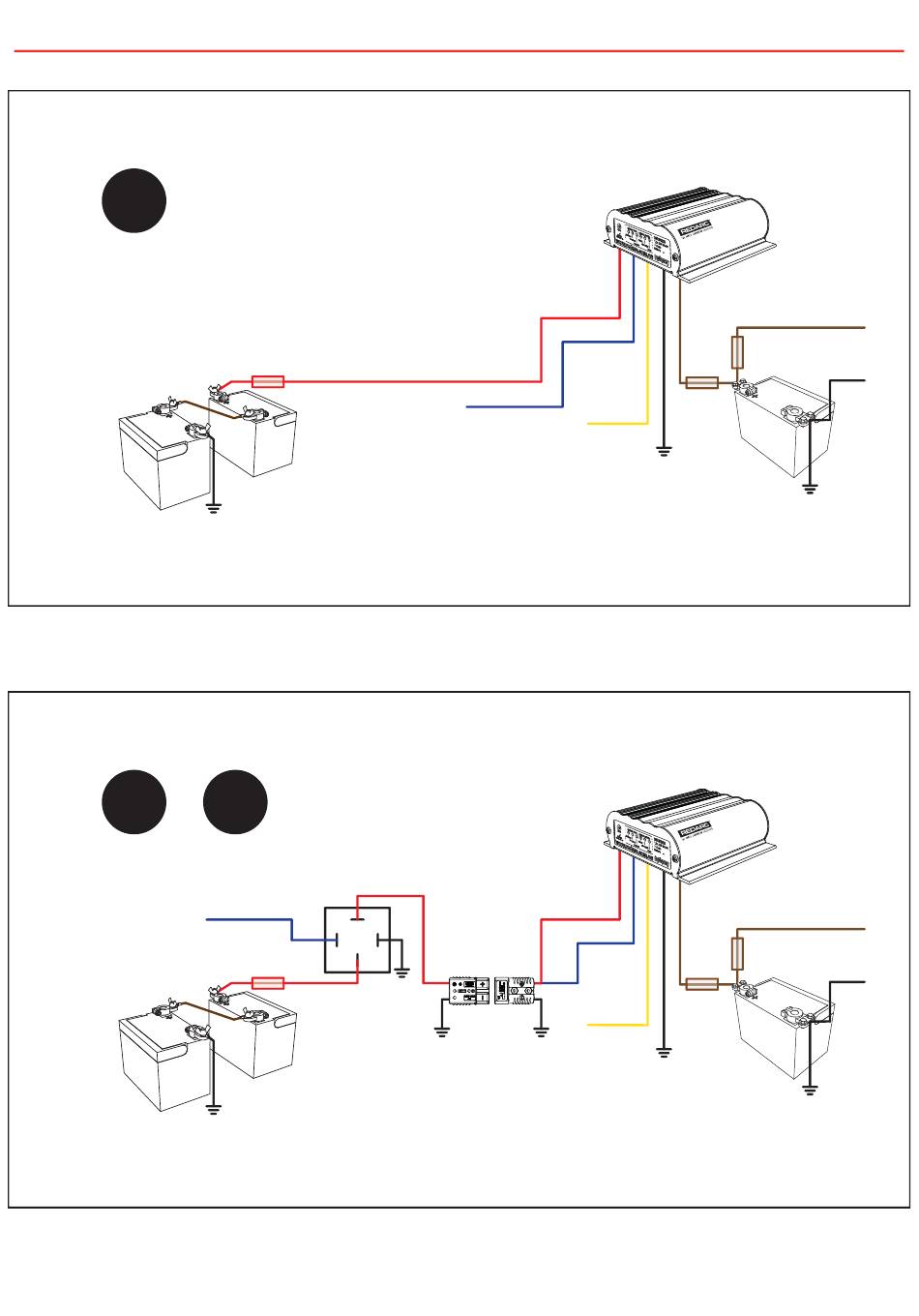

Abb. 2.4 - Standard-Anordnung für eine 24-V-Starterbatterie mit Zündrelais
Sicherung
20 A
Hinweis: Stromkabel müssen einen
Mindestquerschnitt von 3 mm²
Starterbatterie
haben und mit einem geeigneten
Werkzeug gecrimpt werden.
Abb. 2.3 - Standard-Anordnung für eine 24-V-Starterbatterie
24V
Eingang
Schließer 30 A
Sicherung
20 A
Hinweis: Stromkabel müssen einen
Mindestquerschnitt von 3 mm²
Starterbatterie
haben und mit einem geeigneten
Werkzeug gecrimpt werden.
Akku-Konfig
Zur Fahrzeugzündung
Akku-Konfig
8
Verbraucher-
Sicherung
Kabel
für
Sicherung
30 A
Alle Erdungspunkte
müssen an der
Karosserie geerdet sein.
Verbraucher-
Sicherung
Kabel
für
Sicherung
30 A
Alle Erdungspunkte
müssen an der
Karosserie geerdet sein.
Verbraucher
Zusatzakku
Verbraucher
Zusatzakku
