Ausführung mit einer Kommunikations- und Speiseanlage BKNE 230-24 und mit einem Servoantrieb BEN (BEE, BE)-ST für 24V.
BKNE 230-24 dient einerseits als ein dezentrales Netzgerät zur Stromversorgung vom Servoantrieb und andererseits überträgt
sie das Signal des Kommunikations- und Steuergerätes BKSE 24-6.
Diese Ausführung vereinfacht elektrische Installation und Verbindung von Klappen. Sie vereinfacht Kontrolle vor Ort und
ermöglicht eine zentrale Steuerung und Kontrolle von Klappen mit Hilfe der einfachen 2-Leiter-Leitung.
BKNE 230-24 überträgt die Lage der Klappe „GEÖFFNET"/„GESCHLOSSEN" (Schalter im Servoantrieb) und
Störungsmeldungen in BKSE 24-6. Sie empfängt weiter die Befehle aus dem Steuergerät und steuert die Verstellung vom
Servoantrieb in eine Soll-Lage. Der letzte Steuerbefehl bleibt auch nach einem vorübergehenden Netzausfall erhalten.
BKNE 230-24 kontrolliert die Schaltlage vom Servoantrieb, seine Dauer der Verstellung und Datenaustausch mit BKSE 24-6.
Darüber hinaus kontrolliert sie den Strom vom Servoantrieb (Anschluss des Servoantriebes) und Stromversorgung.
Zur Vereinfachung des Anschlusses ist der Servoantrieb mit Steckern ausgestattet, die direkt in BKNE 230-24 gesteckt werden.
Servoantrieb, Kommunikations- und Speisegerät BKNE 230-24 sind in einem isolierten Gehäuse befestigt, diese sind nach der
Demontage des Gehäusedeckels zugänglich. Elektrischer Anschluss von Servoantrieb und Kommunikations- und Speisegerät
BKNE 230-24 erfolgt durch unbrennbares Kabel (bzw. Kabel, das in einem anschließenden Kabelkanal platziert ist), die
Zweileiter-Leitung BKNE 230-24 wird an Klemmen 6 und 7 angeschlossen. Zur Leitung wird Einsatz von solchem Kabel
empfohlen, das zur Brandsignalisierung geeignet ist. Ferner ist auf eine Polarisierung zu achten. Die Kabel werden durch eine
Öffnung geführt, die in der Wand des isolierten Gehäuses bei der Klappeninstallation, bzw. beim Anschluss vom Anschlusskabel
des Servoantriebs durchgeführt wird. Die Kabeldurchführung muss den Mindestfeuerwiderstand von 30 Minuten erfüllen.
Nähere Informationen über Servoantriebe und Geräte – siehe Katalog der Gesellschaft Belimo.

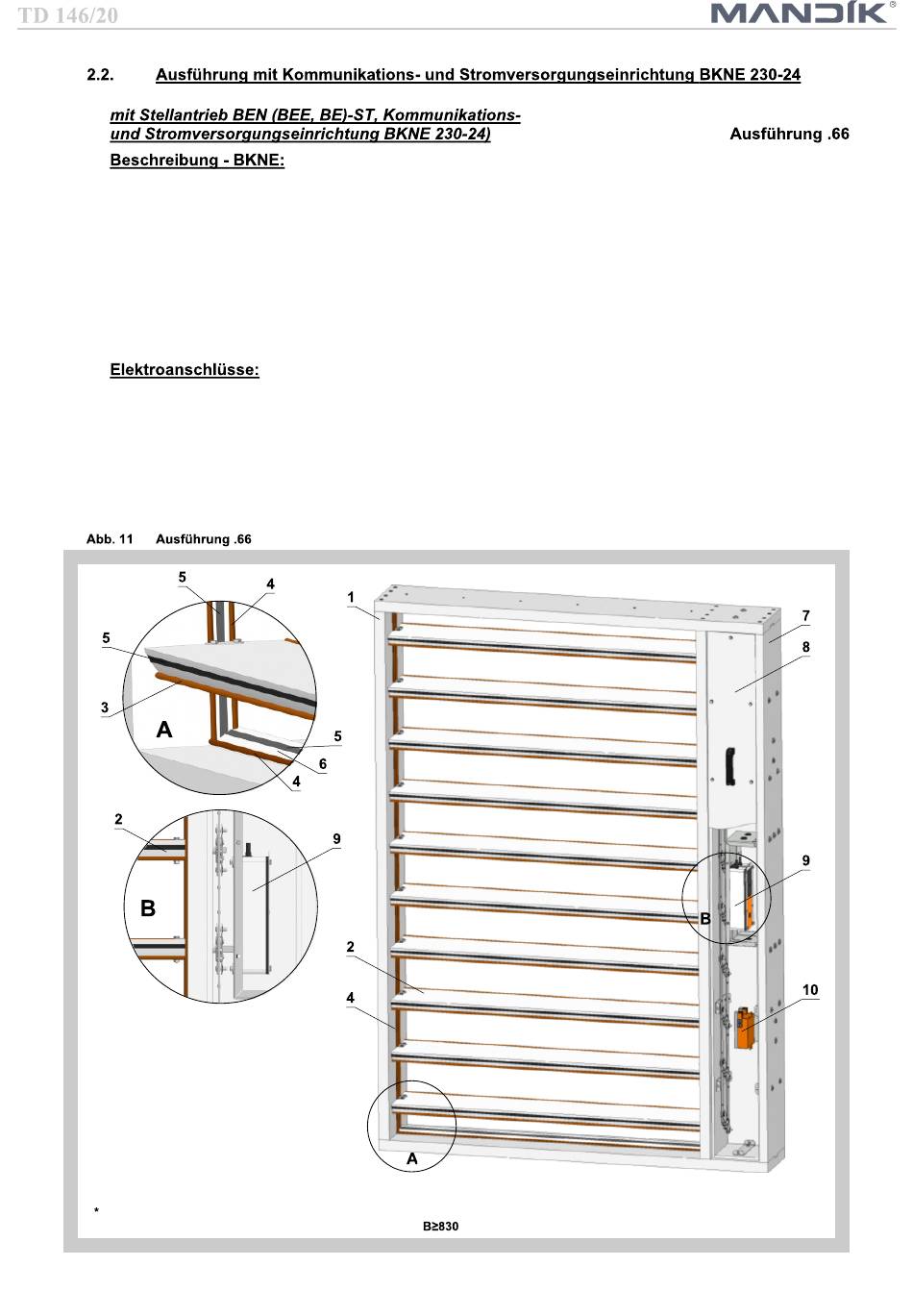

Position:
1 Klappengehäuse
2 Lamellen
3 Silikondichtung des Blatts
4 Innere Silikondichtung
5 Aufschäumender Streifen
6 Anschlag des Blatts
7 Gehäuse des Stellantriebs
8 Gehäuseabdeckung des Stellantriebs
9 Stellantrieb
10 Kommunikations- und Stromversorgungsgerät BKNE 230-24 *
das Kommunikations- und Stromversorgungsgerät BKNE 230-24 kann in den Bereich des Stellantriebs mit der Mechanik erst ab der
Abmessung installiert werden.
