Mandik SEDM-L Bedienungsanleitung Seite 28

A
y
= min. 30 mm, max. 400 mm
Beispiel eingesetzter Materialien:*
5 Hilti CFS-CT B 1S 140/50
6 Hilti CFS-CT
* Materialien der Brandschutzplatten und des
Brandschutzanstrichs können durch ähnliches zugelassenes
System mit entsprechenden Eigenschaften ersetzt werden.

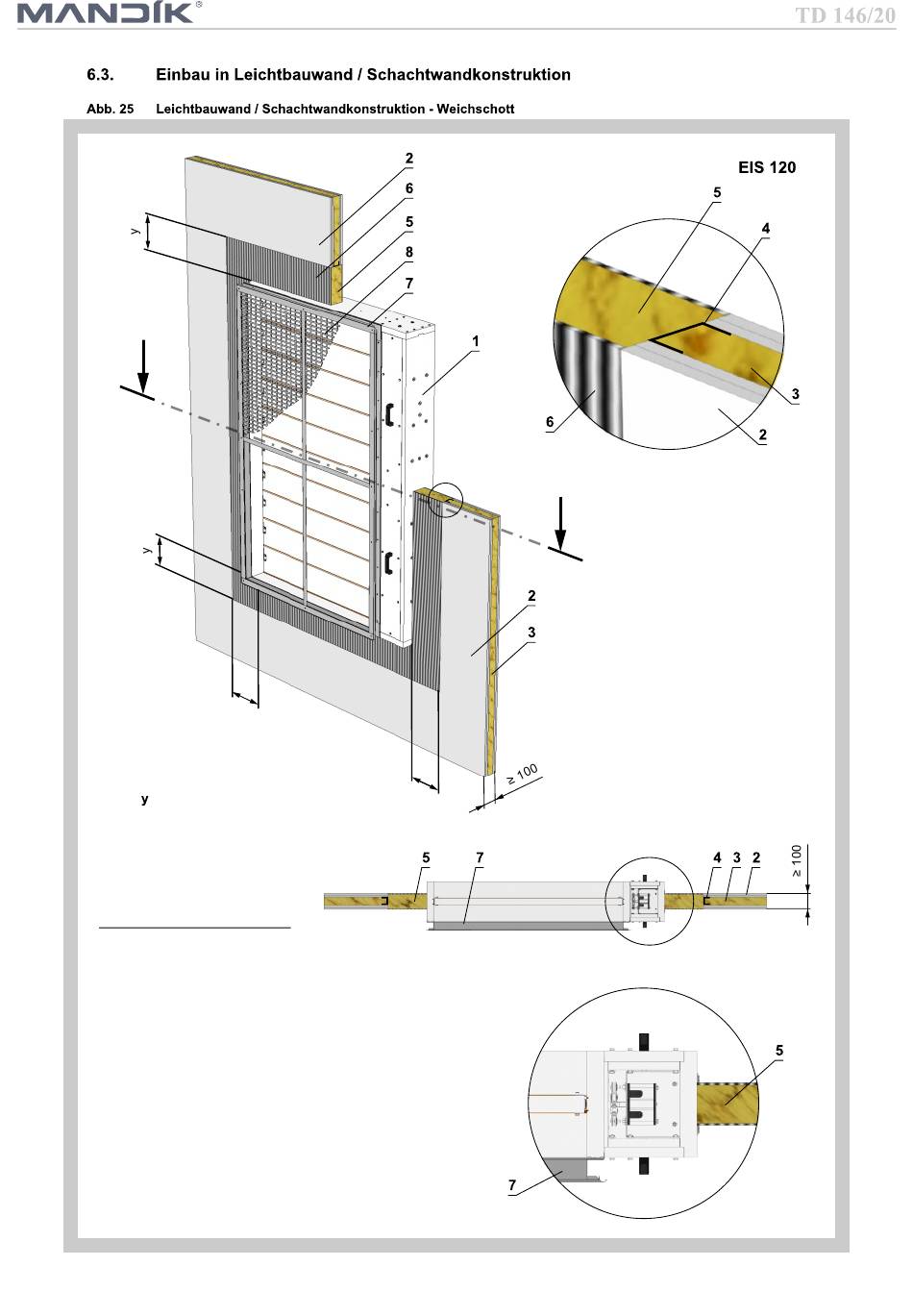

Position:
1 SEDM-L
2 Leichtbauwand / Schachtwandkonstruktion
3 Mineralwolle (Typ abhängig vom Typ der Konstruktion)
4 Metallprofil für Leichtbauwand
5 Brandschutzplatte
6 Brandschutzanstrich St. 1 mm
7 Flansch
8 Gitter
Z
y
A-A
28
Z
A
X
X
