Sie sind zur Installation in Luftkanäle zur Rauch- und Wärmeableitung gemäß EN1366-8 bestimmt.
●
Sie sind für den Einbau in senkrechter Position, mit der horizontalen Achse der Lamellen geeignet.
●
Klappen und Luftkanäle müssen gesondert aufgehängt werden. Die angeschlossenen Luftkanäle
●
müssen so abgehängt werden, dass keine Kräfte der angeschlossenen Lüftungskanäle auf das
Klappengehäuse übertragen werden. Die angeschlossenen Luftkanäle müssen entsprechend der
Angaben des Herstellers aufgehängt oder unterstützt werden.
Zur Sicherstellung des erforderlichen Freiraums und der Zugänglichkeit zur Steuerungseinrichtung zu
●
anderen Bauteilen wird empfohlen einen Mindestabstand von 350 mm einzuhalten.

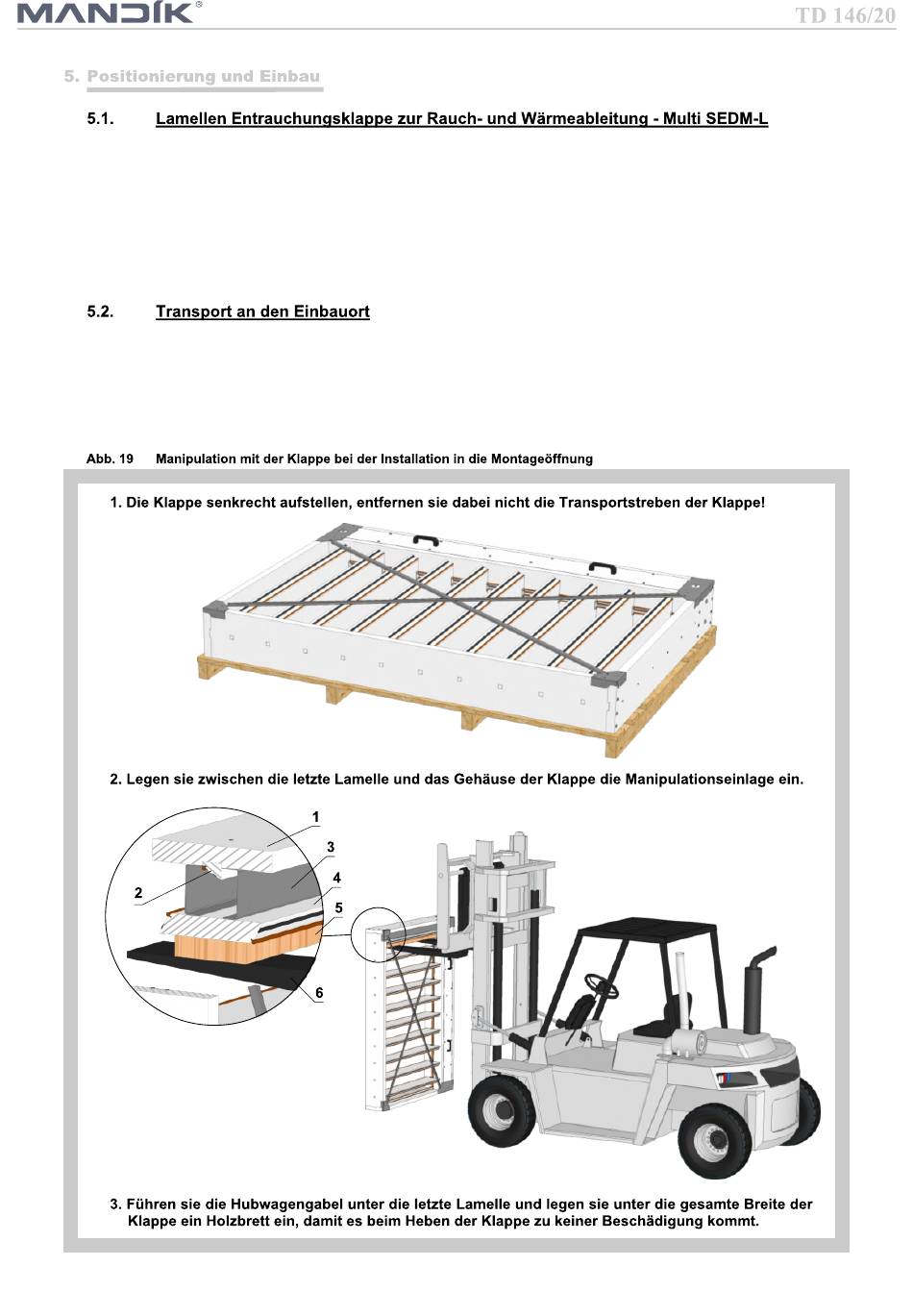

Bringen Sie die Klappe an den Einbauort in der Transportverpackung. Geeignete Gabellänge der
●
Manipulationsmittel ist unbedingt zu beachten, damit Ausbrechen der Palettenbretter und somit
Beschädigung der Klappenblätter vermieden wird.
Kleinere Abmessungen können in die Einbauöffnungen manuell transportiert, gehoben und installiert
●
werden. Bei den Abmessungen, wo ein Bestandteil der Lieferung ein Installationseinsatz ist, wird
empfohlen eine geeignete Manipulationstechnik wie z.B. einen Gabelstapler zu verwenden.
Position:
1 Klappengehäuse
2 Anschlag des Blatts
3 Manipulationseinlagen (2 Stk.)
4 Lamelle
5 Holzbrett - ist nicht Bestandteil der Lieferung
6 Gabel
