Mandik SEDM-L Bedienungsanleitung Seite 3

Die Klappen zur Ableitung von Rauch und Wärme - Multi sind Abschlüsse der Luftkanäle von
Entrauchungsanlagen. Im Brandfall öffnet das System im betroffenen Abschnitt, die Klappen und
ermöglicht dadurch den Abzugsventilatoren die Rauch- und Wärmeableitung der gefährdeten Räume.
Die Steuerung des Klappenblatts wird durch einen Stellantrieb sichergestellt.
Die Klappe ist feuerbeständig und für Systeme mit automatischer/ manueller Auslösung geeignet.
Die Entrauchungsklappen sind für den Einsatz in Räumen mit mehreren Brandabschnitten bestimmt,
können aber auch an Kanalleitungen (die gemäß EN 1366-8 geprüft wurden) oder in Konstruktionen
eines Brandabschnitts zur Rauchableitung installiert werden.
Die Klappen können mit/ ohne Flansch und mit einem Abschlussgitter bestückt werden.
Der Flansch mit Gitter wird lose beigelegt (ist nicht an der Klappe angebracht). Zur Befestigung
der Gitter ist der Flansch notwendig. Die Klappe kann erst nach Einbau in die Brandschutz-
Trennwand mit dem Flansch und Gitter bestückt werden.
Im üblichen Betrieb bleiben die Klappen SEDM-L geschlossen. Im Bedarfsfall werden die Klappen
SEDM-L im betroffenen Brandabschnitt komplett geöffnet, damit der Rauch abgeleitet werden kann.
Im Falle der Luft-Nachströmung der Klappen, die im betroffenen Abschnitt zur Rauch- und Wärmea-
bleitung dienen, werden diese ausgelöst und geöffnet. Diese Klappen werden in der Nähe des Bodens
installiert. Die Klappensteuerung findet in der BMZ z. B. durch ein Signal des Rauchmelders statt. Die
Verwendung von Anschlussleitungen mit einem bestimmten Feuerwiderstand, gewährleistet die
Versorgungsspannung des Stellantriebs auch im Brandfall.
Während der Entlüftung werden die Klappen SEDM-L im System zur Rauch- und Wärmeableitung
durch das Steuerungssystem gesteuert und der Volumenstrom kann komplett geöffnet/ geschlossen
oder stufenlos gesteuert werden. Die Klappen SEDM-L, die für die Nachströmung angewendet
werden, bleiben während der Entlüftung geschlossen.

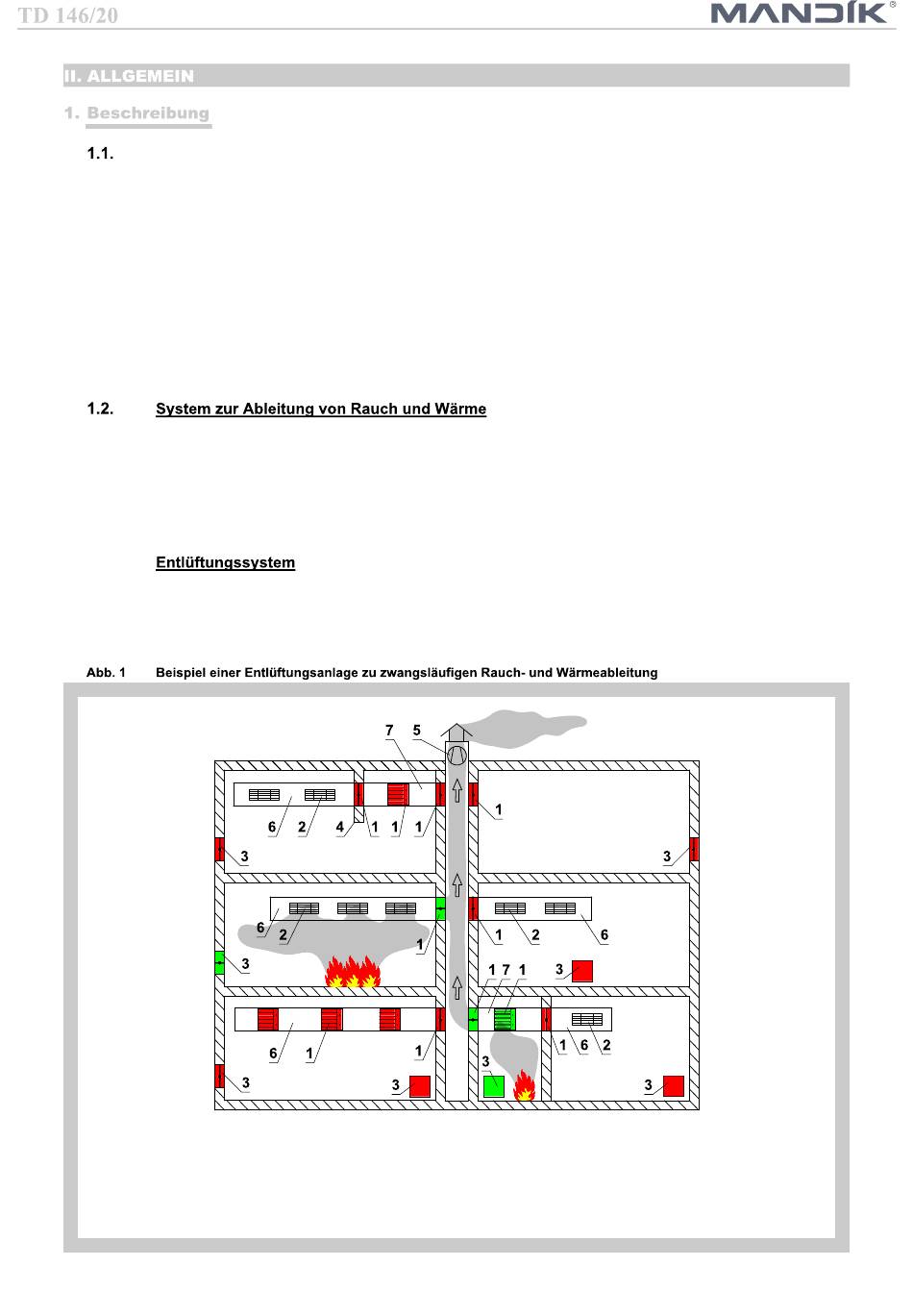

Position:
1 SEDM-L
2 Lüftungsgitter oder Klappe zur Rauch- und Wärmeableitung aus einem Abschnitt
3 Öffnung der Zuluft
4 Rauchbarriere
5 Ventilator zur zwangsläufigen Rauch- und Wärmeableitung
6 Rohrleitung zur Rauch- und Wärmeableitung aus einem Abschnitt
7 Rohrleitung zur Rauch- und Wärmeableitung aus mehreren Abschnitten
