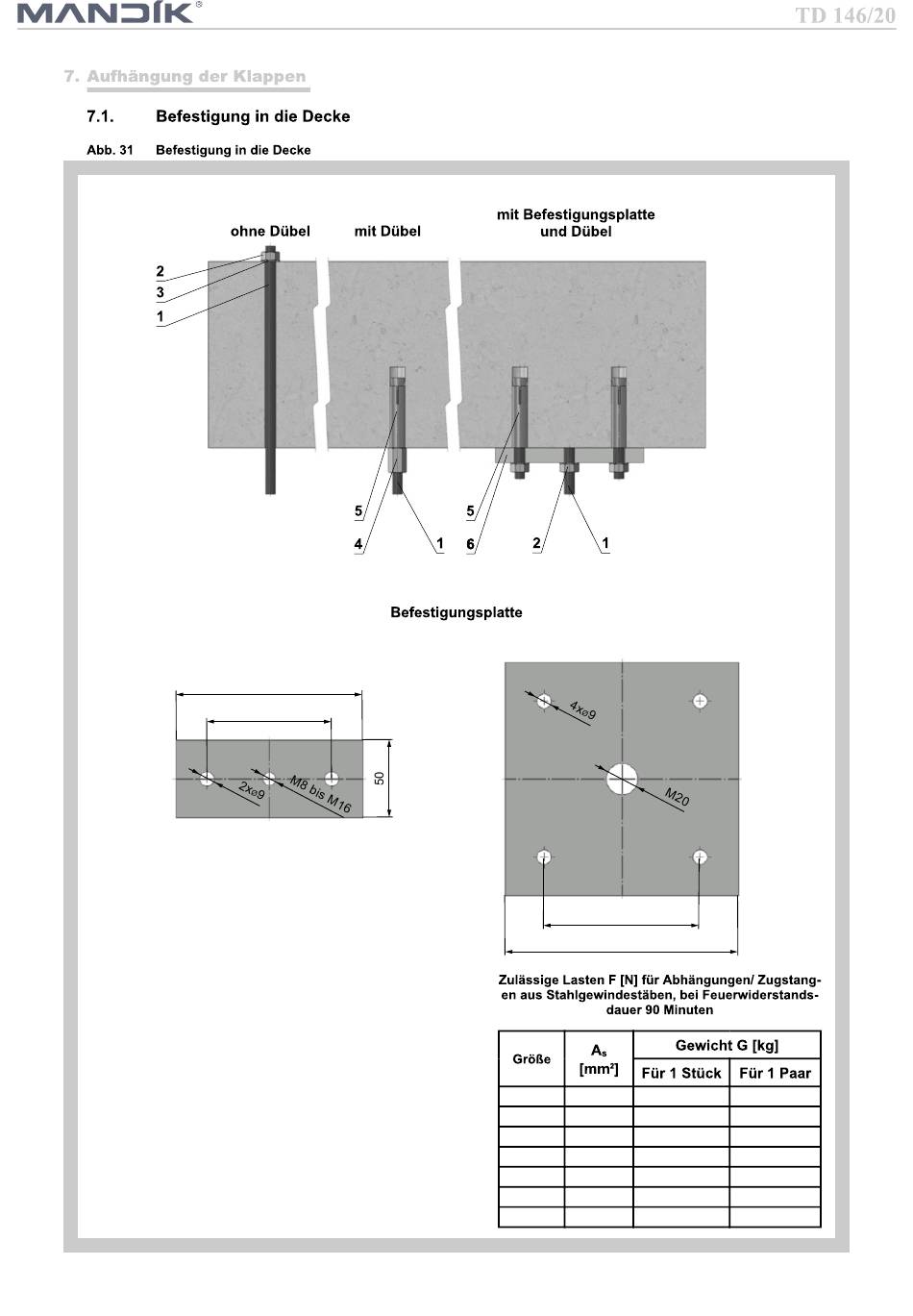

Mandik SEDM-L Bedienungsanleitung Seite 34

120
80
Position:
1 Gewindestange M8 – M20
2 Mutter
3 Scheibe
4 Gewindemuffe
5 Metalldübel
6 Befestigungsplatte - Dicke min. 10 mm
100
150
M8 36,6
M10 58
M12 84,3
M14 115
M16 157
M18 192
M20 245
34
22 44
35 70
52 104
70 140
96 192
117 234
150 300
