Die Klappen können mit Hilfe von Gewindestangen und Montageprofilen aufgehängt werden. Sie
werden mit Rücksicht auf die Klappen und Lüftungskanalgröße dimensioniert.
Klappen und Luftkanäle müssen gesondert aufgehängt werden. Die angeschlossenen Luftkanäle
müssen so abgehängt werden, dass keine Kräfte der angeschlossenen Lüftungskanäle auf das
Klappengehäuse übertragen werden. Die angeschlossenen Luftkanäle müssen entsprechend der
Angaben des Herstellers aufgehängt oder unterstützt werden.
Gewindestangen länger als 1,5 m müssen mit einer Brandschutzisolierung versehen werden.
Befestigung der Gewindestangen in die Deckenkonstruktion - siehe Abb. 31

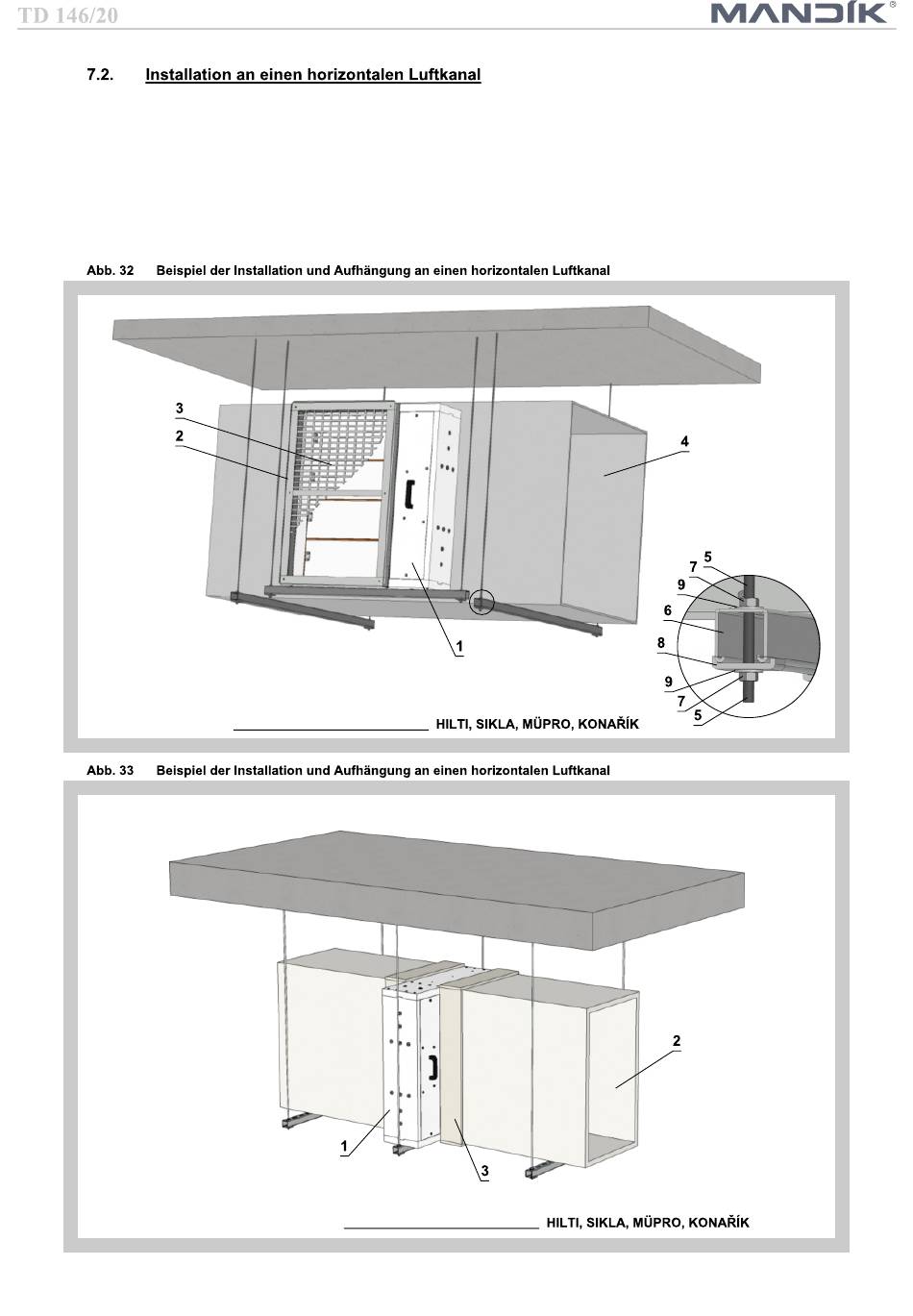

Position:
1 SEDM-L
2 Flansch
3 Gitter
4 Anschluss-Lüftungskanal MULTI
5 Gewindestange
6 Montageträger
7 Mutter
8 U - Unterlegscheibe
Beispiele eingesetzter Materialien:
9 Scheibe
Position:
1 SEDM-L
2 Anschluss-Lüftungskanal MULTI
3 Überlappungsstreifen
X
Beispiele eingesetzter Materialien:
