Mandik SEDM-L Bedienungsanleitung Seite 33

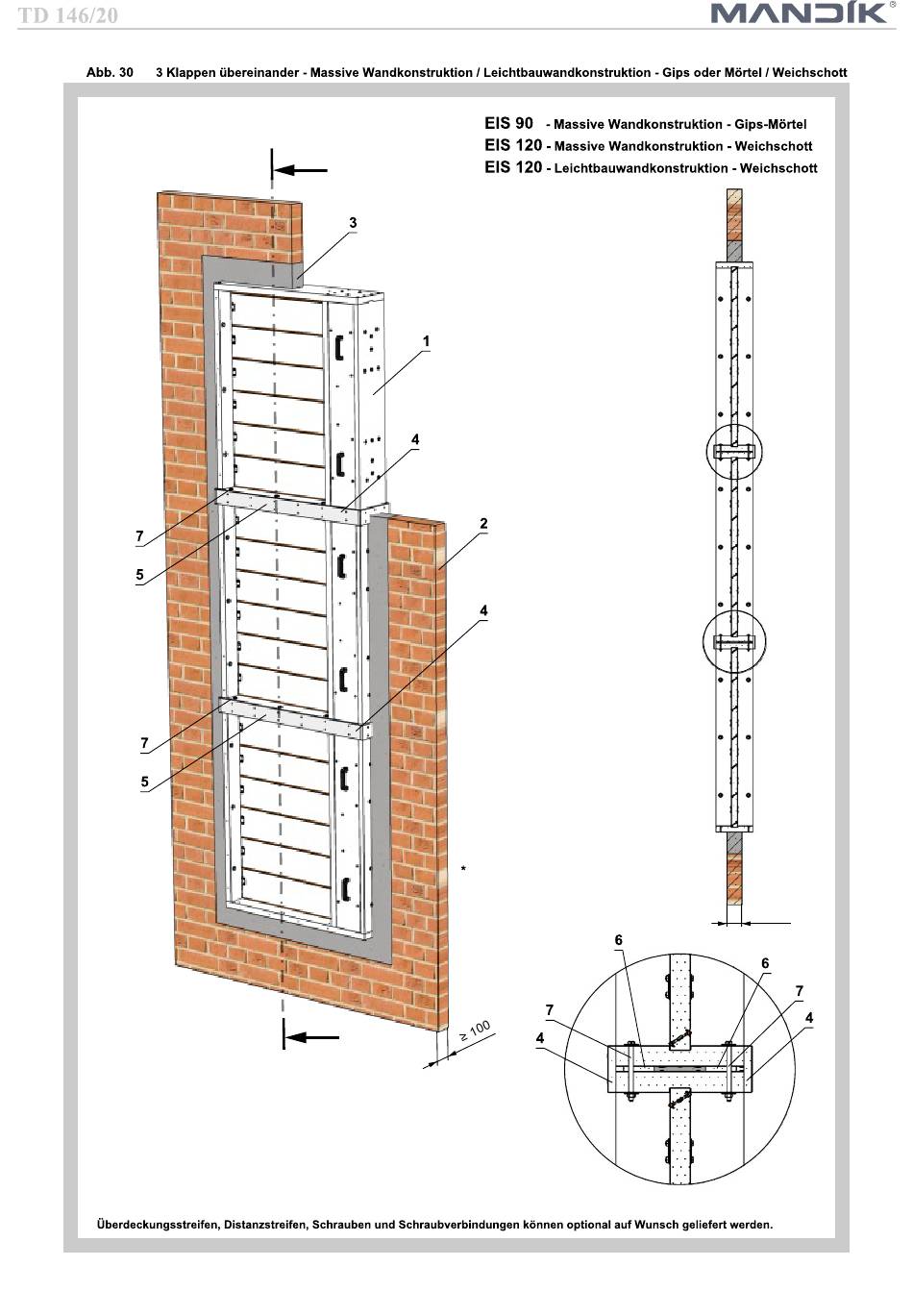

Position:
1 SEDM-L
2 Massive Wandkonstruktion / Leichtbauwandkonstruktion
3 Gips oder Mörtel / Weichschott
4 Überlappungsstreifen (z.B. Promatect-H, Stärke 15 mm) *
5 Universelle selbstschneidende Schraube 4x40 (Abstand 200-250 mm)
6 Distanzstreifen (z.B. Promatect-H, Stärke 10 mm, Breite 40-50 mm)
7 Schraubenverbindung M8 (Schraube, 2x großflächige Unterlegscheiben, Mutter), Abstand 200-300 mm
A
A
33
Wenn ein Flansch montiert ist, wird der
Überlappungsstreifen nicht angebracht.
X
A-A
X
X
≥ 100
