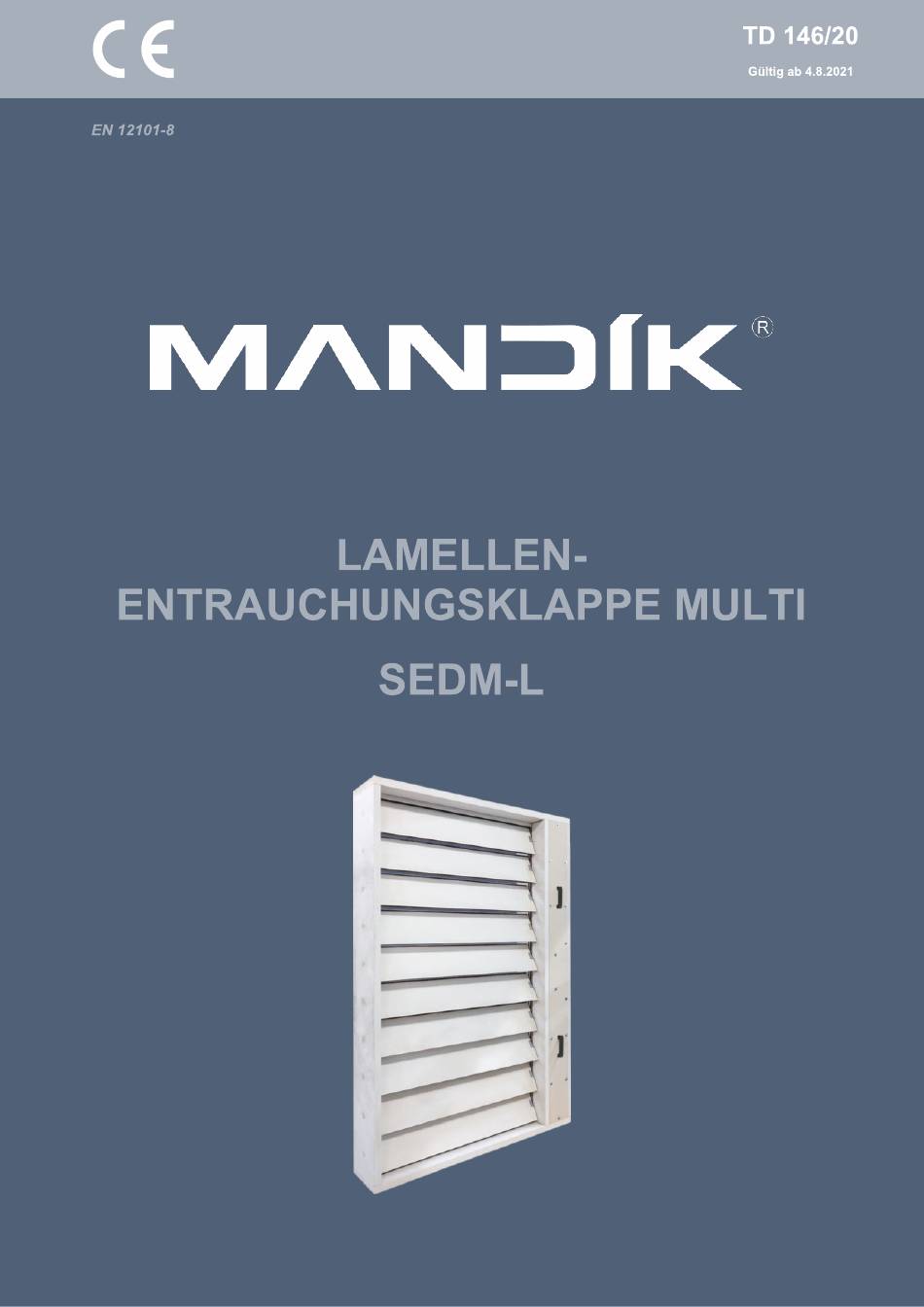

- Seite 2 Diese technischen Bedingungen legen die Reihe der hergestellten Größen, Hauptabmessungen, Ausführungen und den Umfang der Anwendung der Lamellen-Entrauchungsklappe - Multi SEDM-L fest (folgend nur Klappen genannt). Sie sind verbindlich für die Auslegung, Bestellung, Lieferung, Lagerung, Montage, den Betrieb, die Wartung und Instandhaltung.
- Seite 3 Gitter ist der Flansch notwendig. Die Klappe kann erst nach Einbau in die Brandschutz- Trennwand mit dem Flansch und Gitter bestückt werden. Im üblichen Betrieb bleiben die Klappen SEDM-L geschlossen. Im Bedarfsfall werden die Klappen SEDM-L im betroffenen Brandabschnitt komplett geöffnet, damit der Rauch abgeleitet werden kann.
- Seite 4 • Zyklen C gemäß EN 12101-8 Modus • Zertifikat der Leistungsbeständigkeit Nr. 1391-CPR-2021/0009 • Leistungserklärung Nr. PM/SEDM-L/01/21/1 In einer massiven Wandkonstruktion und an einen Luftkanal in einer massiven Wandkonstruktion, in der Stärke von 100 mm An einen Luftkanal in einer massiven Wandkonstruk- tion, in der Stärke von 100 mm...
- Seite 5 Beschreibung: Der jeweilige Servoantrieb verstellt das Klappenblatt nach dem Anschluss an Stromversorgung in die Lage „GEÖFFNET" bzw. „GESCHLOSSEN“ (laut dem entsprechenden Anschluss, siehe Schaltplan). Falls es zur Unterbrechung von Stromversorgung kommt, stoppt der Servoantrieb in der aktuellen Lage. Eine Signalisierung der Lagen von Klappenblatt „GEÖFFNET“ und „GESCHLOSSEN“...
- Seite 6 AC/DC 24 V AC/DC 24 V AC 230 V Versorgungsspannung 50/60Hz 50/60Hz 50/60Hz Leistungsbedarf - während der Öffnung - in Endstellung 0,1 W 0,3 W 0,4 W Dimensionierung 6 VA (Imax 8,2 A @ 5 ms) 6,5 VA (Imax 8.2 A @ 5 ms) 7 VA (Imax 4 A @ 5 ms) Schutzklasse Schutzart...
- Seite 7 AC/DC 24 V AC/DC 24 V AC 230 V Versorgungsspannung 50/60Hz 50/60Hz 50/60Hz Leistungsbedarf - während der Öffnung 2,5 W 3,5 W - in Endstellung 0,1 W 0,3 W 0,4 W Dimensionierung 5 VA (Imax 8,2 A @ 5 ms) 5,5 VA (Imax 8.2 A @ 5 ms) 6 VA (Imax 4 A @ 5 ms) Schutzklasse...
- Seite 8 AC/DC 24 V AC 230 V Versorgungsspannung 50/60Hz 50/60Hz Leistungsbedarf - während der Öffnung 12 W - in Endstellung 0,5 W 0,5 W Dimensionierung 18 VA (Imax 8,2 A @ 5 ms) 15 VA (Imax 7,9 A @ 5 ms) Schutzklasse Schutzart IP 54...
- Seite 9 Ausführung mit einer Kommunikations- und Speiseanlage BKNE 230-24 und mit einem Servoantrieb BEN (BEE, BE)-ST für 24V. BKNE 230-24 dient einerseits als ein dezentrales Netzgerät zur Stromversorgung vom Servoantrieb und andererseits überträgt sie das Signal des Kommunikations- und Steuergerätes BKSE 24-6. Diese Ausführung vereinfacht elektrische Installation und Verbindung von Klappen.
- Seite 10 Versorgungsspannung AC 230V 50/60Hz Leistungsbedarf 10 W (mit Stellantrieb) Dimensionierung 19 VA (mit Stellantrieb) Schutzklasse Betriebsumgebungstemperatur -30°C … +50°C Lagertemperatur -40°C … +80°C Anschluss - Netz Kabellänge 1 m ohne Stecker - Antrieb Stecker 6-polig, Stecker 3-polig - Klemmleiste Schraubklemmen für Leiter 2x1,5 mm AC 230 V Klemmen 1 bis 5 sollten nicht angeschlossen sein...
- Seite 11 signalisiert den Betriebszustand und Störungen der Entrauchungsklappen. Über die eingebauten Hilfskontakte kann man diese Zustände signalisieren oder in das übergeordnete Steuerungssystem weiterleiten. Die Signale von den einzelnen BKNE 230-24 werden eigen- ständig ausgewertet. Alle BKNE 230-24 werden gleichzeitig gesteuert. An das BKSE 24-6 kann man max.
- Seite 13 Detail X Detail Y...
- Seite 15 0,0537 39,0 0,0682 40,7 0,0827 42,4 0,0972 44,3 0,1117 45,9 0,1262 47,6 0,1407 49,3 0,1552 51,0 0,1697 52,7 0,1842 54,8 0,1987 56,5 (15 N.m) 0,2132 59,8 0,2277 61,5 0,2422 63,2 0,2567 64,9 0,2712 66,9 0,2857 68,6 0,3002 70,3 0,3147 72,0 0,3292 73,7 0,3437...
- Seite 16 0,1425 74,1 0,1810 76,8 0,2195 79,6 0,2580 82,6 (15 N.m) 0,2965 85,3 0,3350 89,7 0,3735 92,4 0,4120 95,2 0,4505 99,1 0,4890 102,4 0,5275 105,2 0,5660 108,3 (25 N.m) 0,6045 111,1 0,6430 113,9 0,6815 116,6 0,7200 120,0 0,7585 122,7 0,7970 125,5 0,8355 128,2 (40 N.m)
- Seite 17 0,2313 108,1 0,2938 111,9 (15 N.m) 0,3563 115,7 0,4188 121,4 0,4813 126,4 0,5438 130,2 0,6063 134,0 (25 N.m) 0,6688 138,4 0,7313 142,2 0,7938 146,6 0,8563 150,4 0,9188 154,2 0,9813 158,0 1,0438 161,8 1,1063 165,6 (40 N.m) 1,1688 170,0 1,2313 173,8 1,2938 177,6 1,3563...
- Seite 18 Sie sind zur Installation in Luftkanäle zur Rauch- und Wärmeableitung gemäß EN1366-8 bestimmt. ● Sie sind für den Einbau in senkrechter Position, mit der horizontalen Achse der Lamellen geeignet. ● Klappen und Luftkanäle müssen gesondert aufgehängt werden. Die angeschlossenen Luftkanäle ●...
- Seite 20 Detail X Detail Y Detail Y Detail X Position: SEDM-L Flansch...
- Seite 21 Position: SEDM-L Flansch Lamelle Universalschraube 4x30 (Löcher umlaufend des Flansches)
- Seite 22 Position: Flansch Gitter Schraube M6x20 (BN 4825) Distanzscheibe Haltering Nietmuttern Position: SEDM-L Vorgebohrte Öffnungen Griff Universalschraube 5x50...
- Seite 23 Abstand 75 mm zwischen der Klappe und der Konstruktion (Wand/Decke). ● Im Laufe der Installation der SEDM-L (kleinere Abmessungen), die mit keinen Transportstreben und ● Ecken versehen ist, müssen sich die Blätter in der Lage „GESCHLOSSEN“ befinden. Das Klappenge- häuse darf bei der Einmauerung nicht deformiert werden.
- Seite 25 Gips oder Mörtel EIS 90 Weichschott EIS 120 Weichschott EIS 120...
- Seite 26 Es handelt sich um empfohlene Abmessung Position: SEDM-L Massive Wandkonstruktion / Schachtwandkonstruktion Gips oder Mörtel Flansch Gitter...
- Seite 27 Beispiel eingesetzter Materialien:* Hilti CFS-CT B 1S 140/50 Hilti CFS-CT * Materialien der Brandschutzplatte oder des Brandschutzanstrichs können durch ähnliches zugelassenes System mit entsprechenden Eigenschaften ersetzt werden. Position: SEDM-L Massive Wandkonstruktion / Schachtwandkonstruktion Brandschutzplatte Brandschutzanstrich St. 1 mm Flansch Gitter...
- Seite 28 Hilti CFS-CT B 1S 140/50 Hilti CFS-CT * Materialien der Brandschutzplatten und des Brandschutzanstrichs können durch ähnliches zugelassenes System mit entsprechenden Eigenschaften ersetzt werden. Position: SEDM-L Leichtbauwand / Schachtwandkonstruktion Mineralwolle (Typ abhängig vom Typ der Konstruktion) Metallprofil für Leichtbauwand Brandschutzplatte Brandschutzanstrich St. 1 mm...
- Seite 29 Wenn ein Flansch montiert ist, wird der Überlappungsstreifen nicht angebracht. Schrauben und Muttern dürfen der freien Lamellenbewegung nicht im Weg stehen. Position: SEDM-L Massive Wandkonstruktion / Leichtbauwandkonstruktion Gips oder Mörtel / Weichschott Überlappungsstreifen (z.B. Promatect-H, Stärke 15 mm) ** Universelle selbstschneidende Schraube 4x40 (Abstand 200-250 mm) Distanzstreifen (z.B.
- Seite 30 ≥ 100 Wenn ein Flansch montiert ist, wird der Überlappungsstreifen nicht angebracht. Position: SEDM-L Massive Wandkonstruktion / Leichtbauwandkonstruktion Gips oder Mörtel / Weichschott Überlappungsstreifen (z.B. Promatect-H, Stärke 15 mm) * Universelle selbstschneidende Schraube 4x40 (Abstand 200-250 mm) Distanzstreifen (z.B. Promatect-H, Stärke 10 mm, Breite 40-50 mm)
- Seite 31 Wenn ein Flansch montiert ist, wird der Überlappungsstreifen nicht angebracht. Schrauben und Muttern dürfen der freien Lamellenbewegung nicht im Weg stehen. Position: SEDM-L Massive Wandkonstruktion / Leichtbauwandkonstruktion Gips oder Mörtel / Weichschott Überlappungsstreifen (z.B. Promatect-H, Stärke 15 mm) ** Universelle selbstschneidende Schraube 4x40 (Abstand 200-250 mm) Distanzstreifen (z.B.
- Seite 32 Schrauben und Muttern dürfen der freien Lamellenbewegung nicht im Weg stehen. Wenn ein Flansch montiert ist, wird der Überlappungsstreifen nicht angebracht. Position: SEDM-L Massive Wandkonstruktion / Leichtbauwandkonstruktion Gips oder Mörtel / Weichschott Überlappungsstreifen (z.B. Promatect-H, Stärke 15 mm) ** Universelle selbstschneidende Schraube 4x40 (Abstand 200-250 mm) Distanzstreifen (z.B.
- Seite 33 Wenn ein Flansch montiert ist, wird der Überlappungsstreifen nicht angebracht. ≥ 100 Position: SEDM-L Massive Wandkonstruktion / Leichtbauwandkonstruktion Gips oder Mörtel / Weichschott Überlappungsstreifen (z.B. Promatect-H, Stärke 15 mm) * Universelle selbstschneidende Schraube 4x40 (Abstand 200-250 mm) Distanzstreifen (z.B. Promatect-H, Stärke 10 mm, Breite 40-50 mm)
- Seite 34 Position: 36,6 Gewindestange M8 – M20 Mutter 84,3 Scheibe Gewindemuffe Metalldübel Befestigungsplatte - Dicke min. 10 mm...
- Seite 35 Klappengehäuse übertragen werden. Die angeschlossenen Luftkanäle müssen entsprechend der Angaben des Herstellers aufgehängt oder unterstützt werden. Gewindestangen länger als 1,5 m müssen mit einer Brandschutzisolierung versehen werden. Befestigung der Gewindestangen in die Deckenkonstruktion - siehe Abb. 31 Position: SEDM-L Flansch Gitter Anschluss-Lüftungskanal MULTI Gewindestange Montageträger...
- Seite 36 Position: SEDM-L Anschluss-Lüftungskanal MULTI Massive Wandkonstruktion Beispiel eingesetzter Materialien: Verbindungsplatte Calciumsilikatplatten, min. Volumengewicht 500 kg/m , min. Dicke. 30 mm Mineralwolle (zB. Promatect-L500, Promatect-MST, Promatect-H) Gips oder Mörtel Steinwolle, min. Volumengewicht 66 kg/m – Füllen Sie die Lücke um die Flansche...
- Seite 37 [Pa] Druckverlust [m/s] Luftstromgeschwindigkeit im Nenn-Querschnitt der Klappe [kg/m ] Luftdichte Koeffizient des örtlichen Druckverlustes für den Nenn-Querschnitt der Entrauchungsklappe (s. Kap. 9)
- Seite 38 0,658 0,586 0,554 0,535 0,523 0,515 0,509 0,504 0,500 0,637 0,568 0,536 0,518 0,507 0,499 0,493 0,488 0,484 0,624 0,556 0,525 0,508 0,496 0,488 0,482 0,478 0,474 0,614 0,548 0,517 0,500 0,489 0,481 0,475 0,471 0,467 0,608 0,542 0,512 0,494 0,483 0,476 0,470...
- Seite 39 1,250 1,114 1,052 1,017 0,994 0,978 0,967 0,958 0,950 1,210 1,079 1,019 0,985 0,963 0,947 0,936 0,927 0,920 1,185 1,056 0,998 0,964 0,943 0,928 0,916 0,908 0,901 1,167 1,041 0,983 0,950 0,929 0,914 0,903 0,894 0,888 1,154 1,029 0,972 0,939 0,918 0,904 0,893...
- Seite 40 1,151 1,026 0,969 0,937 0,916 0,901 0,890 0,882 0,875 1,115 0,994 0,939 0,907 0,887 0,873 0,862 0,854 0,848 1,091 0,973 0,919 0,888 0,868 0,854 0,844 0,836 0,830 1,075 0,958 0,905 0,875 0,855 0,842 0,832 0,824 0,818 1,063 0,948 0,895 0,865 0,846 0,832 0,822...
- Seite 41 3,994 3,680 3,537 3,456 3,403 3,366 3,339 3,318 3,301 3,903 3,599 3,460 3,381 3,330 3,294 3,268 3,247 3,231 3,844 3,546 3,411 3,333 3,283 3,248 3,222 3,202 3,187 3,803 3,510 3,376 3,300 3,251 3,216 3,191 3,171 3,156 3,773 3,483 3,351 3,276 3,227 3,193 3,168...
- Seite 42 Niveau der akustischen Leistung durch den Filter A korrigiert...
- Seite 46 Das Gehäuse und die Lamellen der Klappe sind aus asbestfreien feuerbeständigen Platten aus Mineralfasern hergestellt. Das Gehäuse und die Lamellen der Klappe können mit einem Anstrich gegen Feuchtigkeit Promat 2000 oder einem Anstrich gegen aggressive Stoffe Promat-SR versehen werden. Das Verbindungsmaterial ist galvanisch verzinkt. Nach Kundenanforderung, kann die Klappe auch aus Edelstahl hergestellt werden.
- Seite 47 Der Hersteller gewährt eine Garantie auf die Klappen von 24 Monaten ab dem Datum der Auslieferung. Die Garantie auf die Klappen SEDM-L gewährt durch den Hersteller erlischt komplett nach jeder unfachmännischer Manipulation durch ungeschulte Mitarbeiter (siehe Kapitel 16.1) mit dem Steuerungsgerät, bei der Demontage elektrischer Elemente, d.
- Seite 48 Vor der Inbetriebnahme der Klappen und bei folgenden Kontrollen der Betriebsfähigkeit muss man Kontrollen und Funktionsprüfungen sämtlicher Ausführungen einschließlich der Tätigkeit elektrischer Elemente durchführen. Nach der Inbetriebnahme sind diese Funktionsprüfungen mindestens 2x im Jahr durchzuführen. Sind bei zwei nacheinander folgenden Funktionsprüfun- gen keine Beanstandungen oder Mängel festgestellt worden, können dann die Kontrollen der Funktionsprüfung 1x im Jahr durchgeführt werden.
- Seite 49 Entrauchungsklappe technische Dokumentation - ohne Flansch und ohne Gitter - Flansch über Lamellen - Flansch über Klappe - Flansch und Abdeckgitter über Lamellen** - Flansch und Abdeckgitter über Klappe** Ausführung gemäß der Tab. 19.1.1. Nennabmessung Mit Stellantrieb BEN, BEE, BE für 230V Mit Stellantrieb BEN, BEE, BE für 24V Mit Stellantrieb BEN (BEE)-SR für 24V .65***...
- Seite 50 Das Typenschild befindet sich an dem Klappengehäuse. MANDÍK, a.s. Dobříšská 550, 267 24 Hostomice, Tschechische Republik GRÖSSE: AUSFÜHRUNG: GEWICHT (kg): FERT.NR.: ANLEITUNG FEUERWIEDERSTAND: TD 146/20 EN 12101-8:2011 Zulassungs-Nr.: 1391-CPR-2021/0009, LE: PM/SEDM-L/01/21/1 1391...
- Seite 51 Tschechische Republik Deutschland Tel.: +420 311 706 742 Tel.: +49(0) 961-6702030 E-Mail: mandik@mandik.cz Fax: +49(0) 961-6702031 www.mandik.de E-Mail: info@mandik.com Der Hersteller behält sich das Recht vor, weitere Änderungen an Produkten und Zusatzgeräten vorzunehmen. Aktuelle Informationen stehen unter www.mandik.de zur Verfügung.
