- Seite 2 1. Beschreibung........................2. Ausführung......................... 3. Anbringen, Montage......................4. Abmessungen........................5. Elektrische Komponenten, Schaltung................. 6. Material, Oberflächenschutz....................7. Angaben zum Produkt......................8. Logistische Daten....................... 9. Garantie..........................10. Montage...........................
- Seite 3 Brandschutzklappen sind Schutzeinrichtung in Kanal- und Rohrleitungen von RLT-Anlagen, die die Ausbre- itung eines Brandes und die Übertragung von Rauchgasen von einem Brandabschnitt in den Anderen mit Hilfe des Absperrens der Luftkanäle an Stellen der Besetzung gemäß EN 73 0872 verhindern. Das Klappenblatt verschließt automatisch die Kanalleitung mittels der Verschlussfeder oder Rückholfeder des Stellantriebes.

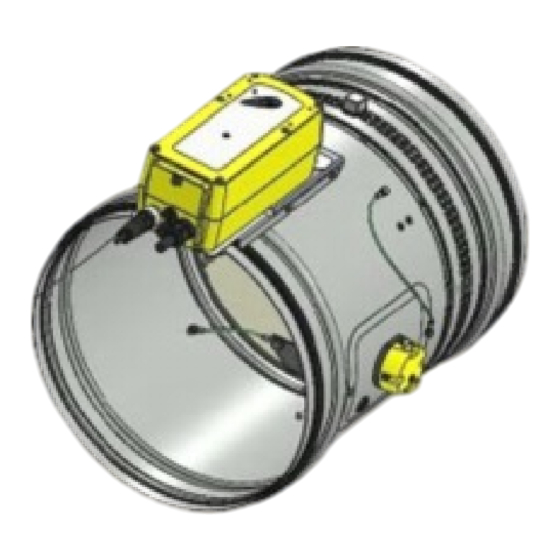

- Seite 4 Schischek ExMax-15-BF mit thermoelektrischer Auslöseeinrichtung ExPro-TT (im Folgenden kurz als Stellantrieb genannt). Nach Anschluss der Versorgungsspannung AC 230V bzw. AC 24V stellt der Stellantrieb das Klappenblatt in die Betriebsstellung "GEÖFFNET" ein und zu gleichspannt er seine Rückholfeder vor. Während der Zeit, in der der Stellantrieb unter Spannung ist, befindet sich das Klappenblatt in der Position "GEÖFFNET"...
- Seite 5 Die Klappe muss so eingebaut werden, dass das Klappenblatt (in geschlossener Position) Brandschutz- Trennkonstruktion oder in einer Brandschutz-Trennkonstruktion platziert wird - gekennzeichnet auf der Klappe mit dem Aufkleber EINMAUERUNGSKANTE (Abb. 1 und 2). Wenn diese Lösung nicht möglich ist, müssen die Rohrleitung zwischen der Brandschutz-Trennkonstruktion und die Klappe mind. bis zur Einmau- erungskante (Abb.
- Seite 6 Position: Gehäuse-1 Klappe Thermoelektrische Auslöseeinrichtung ExPro-TT (Temperaturfühler) Gehäuse-2 Klappe Abdeckung der Revisionsöffnung Klappenblatt 10 Steuerungshebel Stellantrieb Schischek ExMax-15BF 11 Bolzen mit Hebel Steuerungsmechanik Atex 12 Entsperrtaste Thermosicherung 13 Promat-Trennpunkt Endschalter...
- Seite 7 Position: Gehäuse-1 Klappe Thermoelektrische Auslöseeinrichtung ExPro-TT (Temperaturfühler) Gehäuse-2 Klappe Abdeckung der Revisionsöffnung Klappenblatt 10 Steuerungshebel Stellantrieb Schischek ExMax-15BF 11 Bolzen mit Hebel Steuerungsmechanik Atex 12 Entsperrtaste Thermosicherung 13 Promat-Trennpunkt Endschalter...
- Seite 8 Position: Gehäuse der Klappe Thermoelektrische Auslöseeinrichtung ExPro-TT (Temperaturfühler) Klappenblatt Abdeckung der Revisionsöffnung Stellantrieb Schischek ExMax-15BF Steuerungshebel Steuerungsmechanik Atex 10 Bolzen mit Hebel Thermosicherung 11 Entsperrtaste Endschalter...
- Seite 9 Position: Gehäuse der Klappe Thermoelektrische Auslöseeinrichtung ExPro-TT (Temperaturfühler) Klappenblatt Abdeckung der Revisionsöffnung Stellantrieb Schischek ExMax-15BF Steuerungshebel Steuerungsmechanik Atex 10 Bolzen mit Hebel Thermosicherung 11 Entsperrtaste Endschalter...
- Seite 10 : vom Durchmesser 100 mm bis 1000 mm hergestellt. FDMB: von 160x160 bis 1000x500, bzw. 500x1000 (max. Fläche 0,5 m , max. Seitenlänge 1000 mm) FDMQ: von 150x150 bis 1500x800 FDMR: 100 bis 800 mm Ø Ø FDMA-PM: 900 und 1000 Ø...
- Seite 11 Schwarz Blau AC 400V II 2 GD Ex d IIC T6 Gb, Ex tb IIIC T85°C Db IP66-67 -20°C … +60°C Schwarz-Weiß Braun Grün-Gelb Versorgungsspannung AC/DC 24/240 V, 50/60Hz Leistungsbedarf - während der Öffnung max. 20 W max. in Ruhestellung max.
- Seite 12 Die Klappengehäuse werden üblicherweise in der Ausführung aus verzinktem Blech ohne weitere Ober- flächenbehandlung geliefert, optional dann mit einem Anstrich mit der speziellen Farbe Alesta® AS AS3040- 7403627 (RAL 7035-GL LIGHT GREY) mit höchstmöglicher Stärke des Anstrichs 120±20μm, oder das Gehäuse kann komplett aus dem Edelstahlblech der Klasse AISI 304, bzw.
- Seite 13 Die Montage, Wartung und Kontrolle der Funktionsbereitschaft dürfen nur durch für diese Tätigkeiten qualifi- ziertes Personal durchgeführt werden, d. h. „BERECHTIGTE PERSONEN“ geschult durch den Hersteller. Die Schulung wird durch MANDÍK, a.s. durchgeführt und diese stellt das „ZERTIFIKAT“ über die fachliche Eignung, das eine Gültigkeit von 5 Jahren hat, und seine Verlängerung besorgt sich die „BERECHTIGTE PERSON“...
- Seite 14 26724 Hostomice 92637 Weiden Tschechische Republik Deutschland Tel.: +420 311 706 742 Tel.: +49(0) 961-6702030 E-Mail: mandik@mandik.cz E-Mail: info@mandik.com www.mandik.de Der Hersteller behält sich das Recht vor, weitere Änderungen an Produkten und Zusatzgeräten vorzunehmen. Aktuelle Informationen stehen unter www.mandik.de zur Verfügung.
