Beschreibung:
Der jeweilige Servoantrieb verstellt das Klappenblatt nach dem Anschluss an Stromversorgung in die Lage „GEÖFFNET" bzw.
„GESCHLOSSEN" (laut dem entsprechenden Anschluss, siehe Schaltplan). Falls es zur Unterbrechung von Stromversorgung
kommt, stoppt der Servoantrieb in der aktuellen Lage. Eine Signalisierung der Lagen von Klappenblatt „GEÖFFNET" und
„GESCHLOSSEN" wird durch zwei eingebaute fest eingestellte potentialfreie Endschalter sichergestellt.
Der jeweilige Servoantrieb zur Steuerung des Klappenblattes ist in einem isolierten Gehäuse befestigt, dieser ist nach der
Demontage des Gehäusedeckels zugänglich. Elektrischer Anschluss des Servoantriebs erfolgt durch ein unbrennbares Kabel
(bzw. Kabel, das in einem anschließenden Kabelkanal platziert ist), das durch eine Öffnung geführt wird, die in der Wand des
isolierten Gehäuses bei der Klappeninstallation, bzw. beim Anschluss des Anschlusskabels des Servoantriebs durchgeführt wird.
Die Kabeldurchführung muss den Mindestfeuerwiderstand von 30 Minuten erfüllen.
Beschreibung:
Die Modulationsservoantriebe Belimo, Reihe BEN(BEE)-SR für 24V AC/DC sind zur Fernbedienung von Brandschutzklappen
speziell entworfen. Die Lage des Klappenblattes ist mit Hilfe der Steuerspannung 0(2)...10V DC einstellbar.
Eine Signalisierung der Lagen vom Klappenblatt „GEÖFFNET" und „GESCHLOSSEN" wird durch zwei eingebaute fest eingestell-
te potentialfreie Endschalter sichergestellt.
Der jeweilige Servoantrieb zur Steuerung des Klappenblattes ist in einem isolierten Gehäuse befestigt, dieser ist nach der
Demontage des Gehäusedeckels zugänglich. Elektrischer Anschluss des Servoantriebs erfolgt durch unbrennbare Kabel (bzw.
Kabel, die in einem anschließenden Kabelkanal platziert sind), die durch eine Öffnung geführt werden, die in der Wand des
isolierten Gehäuses bei der Klappeninstallation, bzw. beim Anschluss von Anschlusskabeln des Servoantriebs durchgeführt wird.
Die Kabeldurchführung muss den Mindestfeuerwiderstand von 30 Minuten erfüllen.

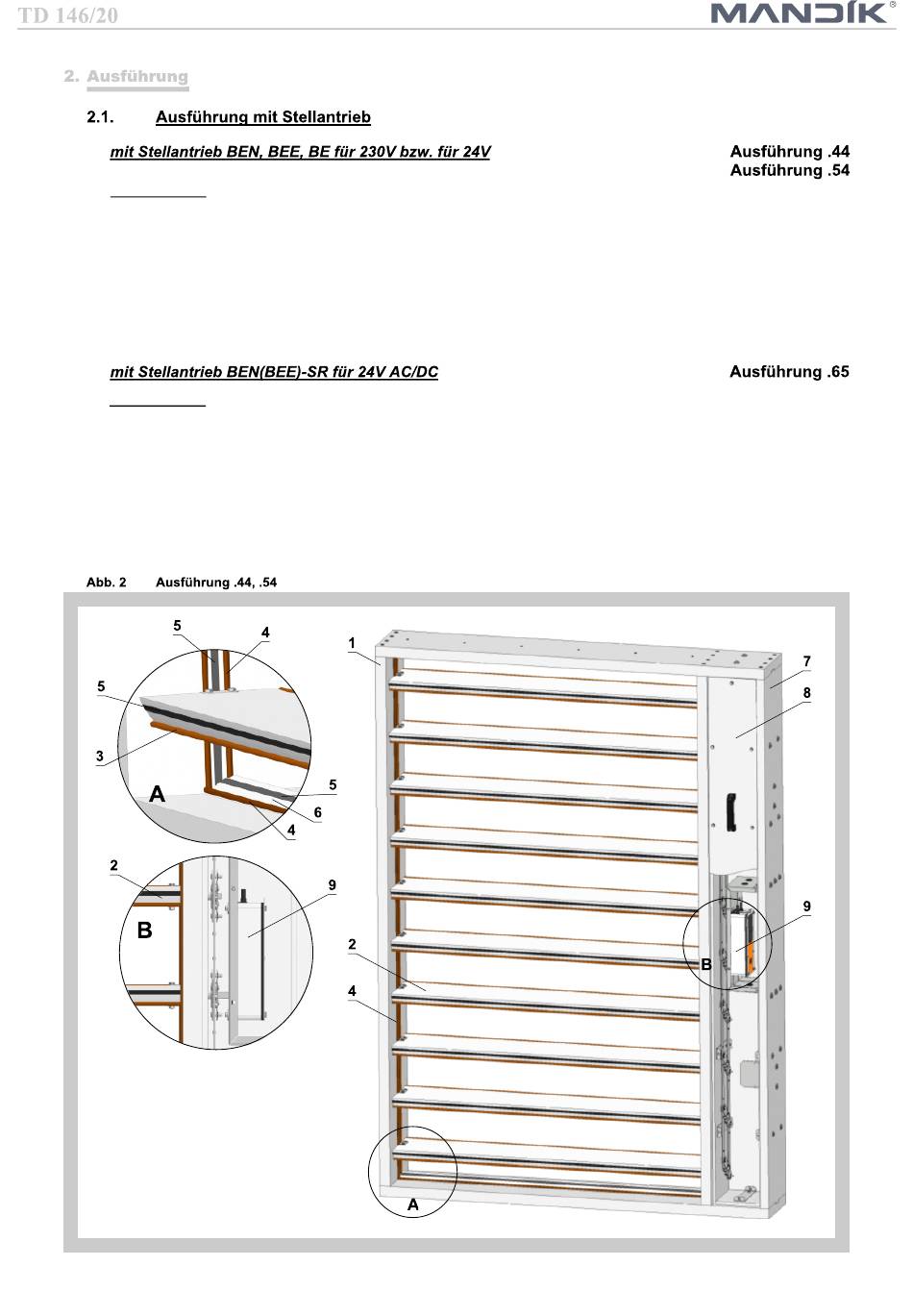

Position:
1 Klappengehäuse
2 Lamellen
3 Silikondichtung des Blatts
4 Innere Silikondichtung
5 Aufschäumender Streifen
6 Anschlag des Blatts
7 Gehäuse des Stellantriebs
8 Gehäuseabdeckung des Stellantriebs
9 Stellantrieb
