Mandik SEDM-L Bedienungsanleitung Seite 32

A
Schrauben und Muttern dürfen der freien Lamellenbewegung
nicht im Weg stehen.
A-A
Wenn ein Flansch montiert ist, wird der
Überlappungsstreifen nicht angebracht.
Position:

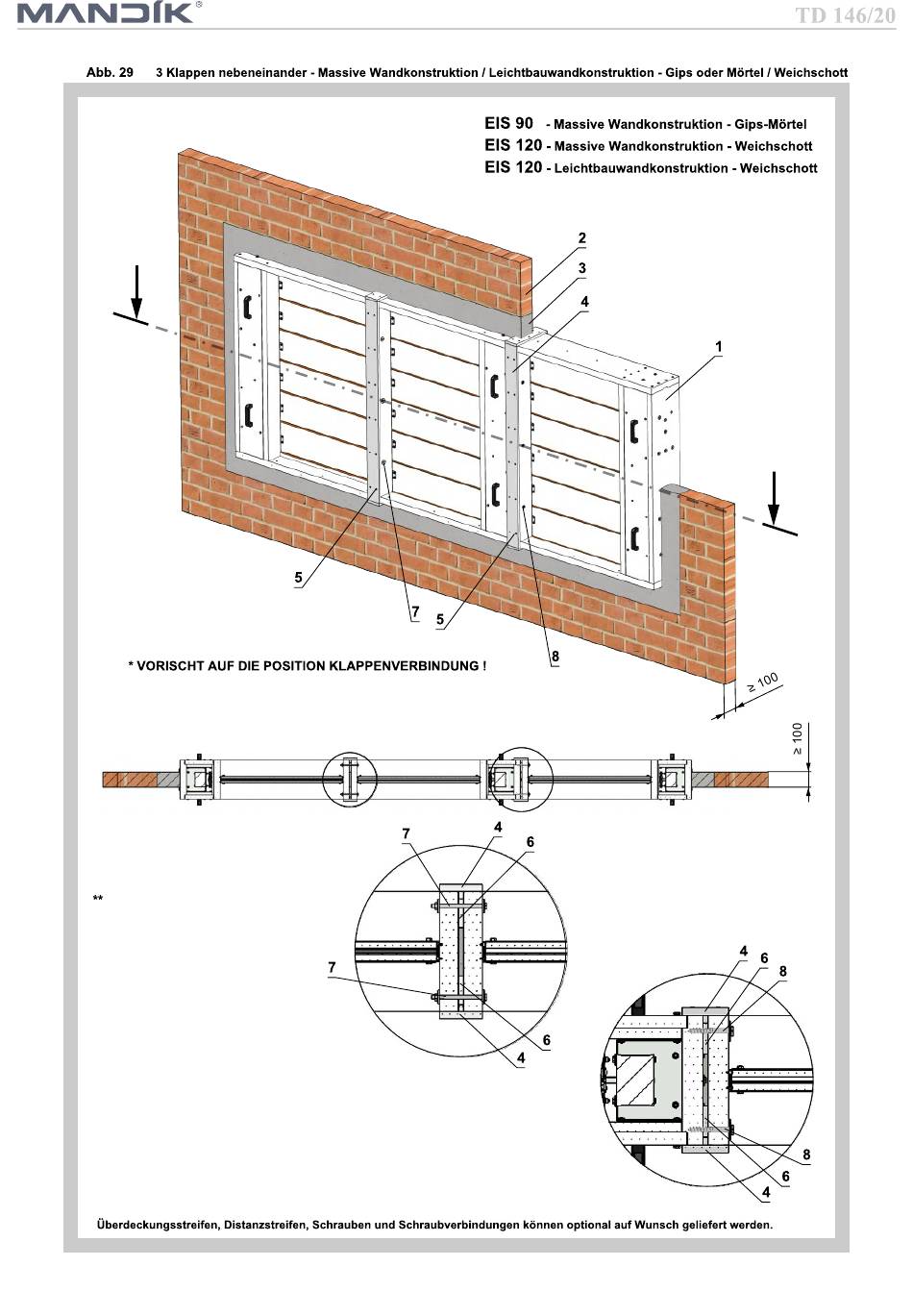

1 SEDM-L
2 Massive Wandkonstruktion / Leichtbauwandkonstruktion
3 Gips oder Mörtel / Weichschott
4 Überlappungsstreifen (z.B. Promatect-H, Stärke 15 mm) **
5 Universelle selbstschneidende Schraube 4x40 (Abstand 200-250 mm)
6 Distanzstreifen (z.B. Promatect-H, Stärke 10 mm, Breite 40-50 mm)
7 Schraubenverbindung M8 (Schraube, 2x großflächige Unterlegscheiben, Mutter) *
8 Selbstschneidende Schraube 6x80 mit großflächiger Unterlegscheibe *
