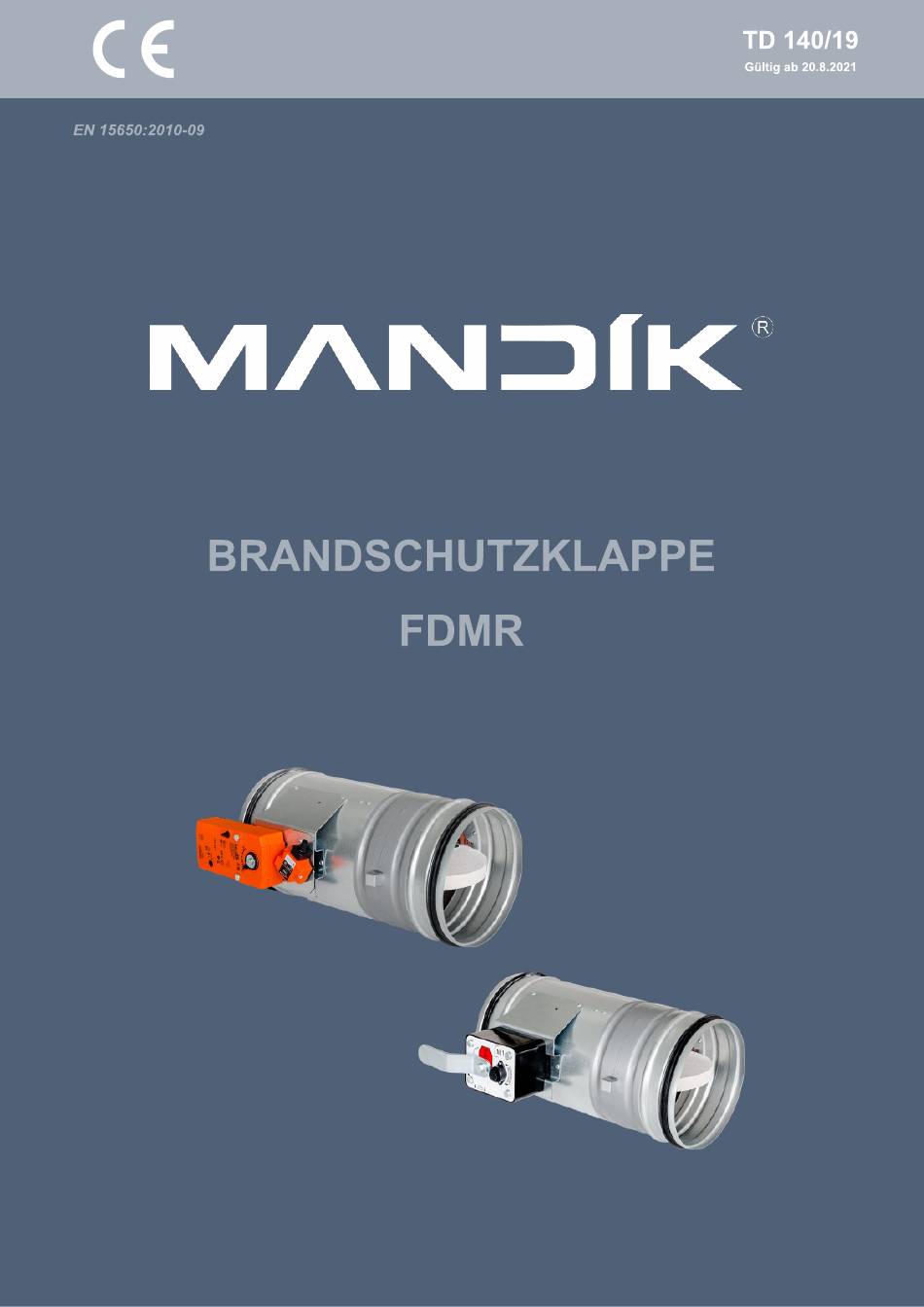

Inhaltszusammenfassung für Mandik FDMR

  • Seite 2: Inhaltsverzeichnis

    Diese technischen Bedingungen legen die Reihe der hergestellten Größen, Hauptabmessungen, Ausführungen und den Umfang der Anwendung der Brandschutzklappen fest (folgend nur Brandschutzklappen oder Klappen genannt). Sie sind verbindlich für die Auslegung, Bestellung, Lieferung, Lagerung, Montage, den Betrieb, die Wartung und Instandhaltung.
  • Seite 3 • Dichtheit gemäß EN 1751 über das Klappengehäuse Klasse C und über das Klappenblatt Klasse 3 • Zyklen C 10 000 gemäß EN 15650 • Korrosionsbeständigkeit gemäß EN 15650 • EG Konformitätszertifikat: 1391-CPR-2020/0004 • Leistungserklärung: PM/FDMR/01/21/1 • Hygienezertifikat: 1.6/pos/19/19b Betriebsbedingungen Um eine einwandfreie Funktion der Brandschutzklappe zu gewährleisten, sind folgende Kriterien zu...
  • Seite 4 Ausführung mit Schmelzlot Die Auslösung der Brandschutzklappe erfolgt mit einer Wärmeschmelzlotsicherung, die bei Erreichung der Nenn-Auslösetemperatur von 72°C die Absperreinrichtung aktiviert. Bis zu einer Temperatur von 70°C kommt es nicht zur Selbstauslösung der Absperreinrichtung. Schmelzlot auch für Temperaturen 104°C / 147°C lieferbar. Die Mechanik wird in Ausführungen herg- estellt.
  • Seite 5 1(COM) - schwarz 2(NC) - grau 4(NO) - blau Dieser Endschalter kann nach den folgenden zwei Möglichkeiten angeschlossen werden: AC 230V / 5A IP 67 bei der Bewegung des Kontaktarms – Kontakt 1+2 anschließen bei der Bewegung des Kontaktarms – Kontakt 1+4 anschließen -25°C …...
  • Seite 6 Ausführung mit Stellantrieb Die Klappen werden mit Antrieben von Belimo der Reihen BFL, BFN oder BF gemäß Klappengröße, die eine Rückholfeder beinhalten, (weiter nur noch Stellantrieb genannt) bestückt. Nach Anschluss der Versorgungsspannung AC/DC 24V bzw. AC 230 V stellt der Stellantrieb das Klappenblatt in die Betriebsstellung "GEÖFFNET"...
  • Seite 7 S1 S2 <5° <80° Versorgungsspannung AC 24 V 50/60 Hz AC 230 V 50/60 Hz DC 24 V Leistungsbedarf - während der Öffnung 3,5/5 W 2,5/4 W - in Ruhestellung 1,1/2,1 W 0,8/1,4 W Dimensionierung 6,5/10 VA (Imax 4 A @ 5 ms) 4/6 VA (Imax 8,3 A @ 5 ms) Schutzklasse Schutzart...
  • Seite 8 Versorgungsspannung AC 24 V 50/60 Hz AC 230 V 50/60 Hz DC 24 V Leistungsbedarf - während der Öffnung - in Ruhestellung Dimensionierung 12,5 VA (Imax 500 mA @ 5 ms) 10 VA (Imax 8,3 A @ 5 ms) Schutzklasse Schutzart IP 54 Umbauzeit...
  • Seite 9 RS-Bus Kommunikation Relaiskontakt Relaiskontakt 24 V DC...
  • Seite 10 Ausführung mit Kommunikations- und Stromversorgungseinrichtung Die Ausführung mit der Kommunikations- und Stromversorgungseinrichtung BKN 230-24, zusammen mit dem Stellantrieb BFL, BFN, BF 24-TN-ST vereinfacht die elektrische Installation und die Verbindung von Brandschutzklappen, erleichtert die Inspektion und ermöglicht eine zentrale Verwaltung der Brandschutzklappen mit einer einfachen 2-Draht-Verbindung. BKN 230-24 dient einerseits als dezentrales Netzgerät für die Stromversorgung des Stellantriebes BFL, BFN, BF 24-TN-ST andererseits überträgt es das Signal der Klappenposition "BETRIEB"...
  • Seite 11 Brücke werkseitig montiert. Kann bei entfernt und durch eine thermo- elektrische Auslöseeinrichtung ersetz werden. (Wenn die Klemmen 1 und 2 nicht verbunden sind, wird die Sicherheitsfunktion ausgelöst). Die Brücke darf nur für Inbetriebnahmezwecke und ohne BKS24… eingesetz werden! Zweidrahtleitung zu BKS24 Die Ausführung .60 mit der Kommunikations- und Stromversorgungseinrichtung kann durch einen optischen Rauchschalter ORS 142 K ergänzt werden.
  • Seite 12 Die Ausführung .60 mit der Kommunikations- und Stromversorgungseinrichtung kann durch einen optischen Rauchschalter ORS 142 K ergänzt werden. Für Kommunikation und Stromversorgung wird ein Gerät BKN 230-24-MOD zusammen mit dem Stellantrieb BF 24TN-ST (BFL 24T-ST, BFN 24T-ST) verwendet. Das Gerät wird zur Kommunikation mit Steuerungssystemen über das Modbus RTU- oder BACnet MS / TP-Protokoll verwendet.
  • Seite 13 Externer Rauchschalter, +24 V, max. 50 mA Externer Rauchschalter, Steuereingang BKN Direct Control, Zwangssteuereingang Die Ausführung mit der Kommunikations- und Stromversorgungseinrichtung BKN 230-24MP ist, zusammen mit dem Stellantrieb BF 24TL-TN-ST, für die Verbindung zu MP-Bus geeignet. BKN 230-24MP versorgt intelligente Antriebe der Brandschutzklappen mit dezentral erforderlicher Versorgungs-spannung.
  • Seite 14 Stellantrieb Stellantrieb Versorgungsspannung AC 24 V 50/60Hz DC 24 V Leistungsbedarf - während der Öffnung - in Ruhestellung Dimensionierung 10 VA (Imax 8,3 A @ 5 ms) Schutzklasse Schutzart IP 54 Umstellzeit - Öffnen 120 s - Schliessen ~ 16 s Betriebsumgebungstemperatur -30°C …...
  • Seite 15 weitere Aussenkontakte, Netzwerk MP-Bus z. B. Rauchsensor PC Tool AC230 V Versorgungsspannung AC 230 V 50/60Hz Leistungsbedarf 14 W (inkl. des Stellantriebes) Dimensionierung 16 VA (inkl. des Stellantriebes) Schutzklasse Schutzart IP 40 Betriebsumgebungstemperatur -30°C … +50°C Lagertemperatur -40°C … +80°C Anschluss - Netz Kabelänge 1m, mit einem EURO Stecker - Antrieb (BF…-Top)

  • Seite 16: Beschreibung

    Das Kommunikations- und Steuergerät BKS 24-1B dient zur Steuerung und Kontrolle der Brandschutzklappen mit dem Stellantrieb BFL, BFN, BF 24-TN-ST in Verbindung mit der Kommunikations- und Stromversorgungseinrichtung BKN 230-24. BKS 24-1B empfängt über die Kommunikations- und Stromversorgungseinrichtung BKN 230-24 Informationen über die Position der Brandschutzklappe und erteilt Steuerbefehle.
  • Seite 17 Versorgungsspannung AC 24 V 50/60Hz Leistungsbedarf in der Lage BETRIEB 2,5 W Dimensionierung 5 VA Schutzklasse III (kleine Spannung) Schutzart IP 30 Betriebsumgebungstemperatur 0°C … +50°C im Sockel ZSO-11 (kein Bestandteil von BKS24-1B) Anschluss Sockel ZSO-11 hat Schraubenklemmen 11 x 1,5 mm² Das Kommunikations- und Steuergerät BKS 24-9A dient zur Gruppensteuerung und Kontrolle für bis zu 9 Brandschutzklappen mit dem Stellantrieb BFL, BFN, BF 24-TN-ST in Verbindung mit der Kommunikations- und Stromversorgungseinrichtung BKN 230-24.
  • Seite 18 Anschluss über Sicherheits- transformator. Steuerung EIN (AUF) / AUS (Zu) BKN230-24 a1... a9 für Hilfskontakt K1 Sammel-Störung BSK 1...9 Funktion durch entsprechenden Verdrahtung von Klemme 14 programmierbar BKN230-24 b1... b9 Sammel Eingang Hinweis: Die Relais Kontakte K1 und K2 sind im stromlosen Zustand gezeichnet Versorgungsspannung AC 24 V 50/60Hz Leistungsbedarf...

  • Seite 19: Abmessungen, Gewichte Und Effektivfläche

    Abmessungen, Gewichte und Effektivfläche 0,0052 0,0090 0,0117 0,0137 0,0158 0,0206 0,0261 0,0275 0,0354 0,0462 0,0606 0,0776 0,1015 10,4 10,8 0,1318 11,7 12,1 0,1661 13,4 13,8 0,2123 15,5 17,7 0,2735 27,0 29,2 0,3446 32,4 34,6 0,4448 0,0052 0,0090 0,0117 0,0137 0,0158 0,0206 0,0261 0,0275...
  • Seite 20 Position: Klappengehäuse Mechanik Klappenblatt Revisionsdeckel Abdeckung der Sensor-Öffnung Kontrollöffnung für Kamera...
  • Seite 21 Position: Klappengehäuse Mechanik Klappenblatt Revisionsdeckel Abdeckung der Sensor-Öffnung Kontrollöffnung für Kamera...
  • Seite 22 Position: Klappengehäuse Mechanik Klappenblatt Revisionsdeckel Abdeckung der Sensor-Öffnung Kontrollöffnung für Kamera...
  • Seite 23 X=53 mm (BFL) * X=72 mm (BFN) * X=78 mm (BF) * Position: Klappengehäuse Stellantrieb Klappenblatt Revisionsdeckel Thermoelektrische Auslöseeinrichtung BAT Kontrollöffnung für Kamera * Zuordnung der Stellantriebe zu einzelnen Abmessungen siehe Tab. 4.1.1.
  • Seite 24 X=53 mm (BFL) * X=72 mm (BFN) * X=78 mm (BF) * Position: Klappengehäuse Stellantrieb Klappenblatt Revisionsdeckel Thermoelektrische Auslöseeinrichtung BAT Kontrollöffnung für Kamera * Zuordnung der Stellantriebe zu einzelnen Abmessungen siehe Tab. 4.1.1.
  • Seite 25 X=70 mm (BFL - DN 100 ÷ DN 315) * X=53 mm (BFL - DN 355 ÷ DN 400) * X=72 mm (BFN) * X=78 mm (BF) * Position: Klappengehäuse Stellantrieb Klappenblatt Revisionsdeckel Thermoelektrische Auslöseeinrichtung BAT Kontrollöffnung für Kamera * Zuordnung der Stellantriebe zu einzelnen Abmessungen siehe Tab. 4.1.1.
  • Seite 26 Klappenblattüberstände Bedienseite "a" Einbauseite "c" Tab. 4.1.1 Tab. 4.1.2 Bedienseite "a" Einbauseite "c" Ausführung .60 (mit Stromversorgungs- und Kommunikationseinrichtung BKN) wird zum Gewicht der Klappe mit dem Stellantrieb (aus der Tab 4.1.1. und 4.1.2.) das Gewicht BKN…0,5 kg dazugerechnet. Anschlussabmessungen der Flansche der runden Klappen sind gemäß EN 12 0505. Im Falle einer Montage der Klappen in die SPIRO Kanalleitungen werden die Rundklappen ohne Flansche für die Möglichkeit der Verbindung mit den Außenverbindungsstücken (dies muss in der Bestellung angegeben werden) geliefert.
  • Seite 27 Die Brandschutzklappen sind für den Einbau in beliebiger Lage in senkrechten sowie horizontalen Durchbrüchen der Brandschutz-Trennkonstruktionen geeignet. Durchbrüche für die Klappenmontage müssen so ausgeführt sein, dass die Klappen völlig lastfrei und ohne externe Kräfte und Momente eingebaut werden können. Dies gilt auch für die angeschlossenen Luftleitungen, die so aufgehängt oder unterstützt werden müssen, damit die Übertragung der Belastung der anschließenden Kanallei- tungen auf die Flansche der Klappe verhindert wird.
  • Seite 28 Einbaubeispiele der Brandschutzklappen Die Brandschutzklappe kann in eine massive Konstruktion gefertigt z. B. aus gewöhnlichem Beton/Mauerwerk, Porenbeton mit der Mindeststärke von 100 mm, in eine massive Deckenkon- struktion gefertigt z. B. aus gewöhnlichem Beton mit der Mindeststärke von 110 mm oder Porenbeton mit der Mindeststärke von 125 mm eingebaut werden.
  • Seite 29 EIS 120 - 500 Pa Gips oder Mörtel EIS 120 EIS 90 Brandschutzdichtung mit Spachtelmasse und Anstrich EIS 90 Batterie - Gips oder Mörtel EIS 90 Einbau Wand, Decke - Gips oder Mörtel und Mineralwolle EIS 90 Einbau Wand, Decke - Gips oder Mörtel EIS 90 Einbau Wand, Decke - Einbaurahmen R1, R2, R3, R4, R5 und EIS 90...
  • Seite 30 ≥ 100 ≥ 40 Position: Brandschutzklappe Massive Wandkonstruktion Gips oder Mörtel Lüftungskanal ≥ 40 ≥ 40 Beispiel eingesetzter:* ≥ 100 HILTI CFS-CT B 1S 140/50 oder ROCKWOOL HARDROCK + Anstrich HILTI CFS-CT Position: HILTI CFS-CT Brandschutzklappe HILTI CFS-S ACR Massive Wandkonstruktion Mineralsteinwolle mit Volumengewicht 150 kg/m³...
  • Seite 31 ≥ 100 ≥ 30 ≥ 40 ≥ 100 ≥ 30 ≥ 40 ● Bauöffnung für jede Brandschutzklappe hat die Mindestabmessungen Position: D+80 mm (bzw. D+160 mm für Klappen mit Flanschen) Durchbruch ist mit Mörtel abgedichtet ● Brandschutzklappe ● Abstand zwischen den Klappen beträgt 30 mm Massive Wandkonstruktion ●...
  • Seite 32 D-20 ≥ 10 ≥ 100 (≥ 100)+50 Der Durchbruch ist mit Mörtel oder Mörtel und Mineralwolle ● Position: abgedichtet Brandschutzklappe Die Mineralwolle in der Brandschutzabdichtung ist auf die ● Wandkonstruktion und auch auf das Gehäuse der Klappe geklebt Gips oder Mörtel ●...
  • Seite 33 ≥ 10 ≥ 100 D+151 D+143 ≥ 100 In Abhängigkeit von der In Abhängigkeit von der Menge Menge Menge Einbausituation können die Einbausituation können die Abmessungen Schraubenpositionen Schraubenpositionen D ≤ 400 Mengen angepasst werden. Mengen angepasst werden. 400 < D ≤ 800 800 <...
  • Seite 34 ≥ 50 ≥ 10 D+113 ≥ 100 ≥ 10 ≥ 20 ≥ 100 Befestigung mittels Stahldübel Befestigung mit Gewindestange durch die Konstruktion In Abhängigkeit von der Einbausituation können die Schraubenpositionen Mengen angepasst werden. Menge Menge Abmessungen D ≤ 400 400 < D ≤ 800 800 <...
  • Seite 35 ≥ 100 ≥ 50 ≥ 40 Schraube ≥ 25 ≤ 300 (min. 4x50) ≥ 25 ≤ 300 Schrauben müssen in die Wand befestigt werden. (Falls es erforder- lich durch die Art der Wand, müssen Stahldübel verwendet werden.) Beispiel eingesetzter:* Promapyr, Rockwool Steprock HD, Hilti CFS-CT B 1S 140/50 Position: Promastop - P, K, Hilti CFS-CT Brandschutzklappe...
  • Seite 36 ≥ 100 ≥ 100 ≥ 100 ≥ 100 Position: Brandschutzklappe Einbaurahmen Massive Wandkonstruktion...
  • Seite 37 D+60 bis 800 max. 2050 D+60 bis 800 max. 1650 ≥ 100 Beispiel eingesetzter:* Hilti CFS-CT B 1S 140/50 Hilti CFS-CT Position: Brandschutzklappe * Materialien der Brandschutzplatten und des Brandschut- Massive Wandkonstruktion zanstrichs können durch ähnliches zugelassenes Sys- tem mit entsprechenden Eigenschaften ersetzt werden. Brandschutzplatte aus Mineralwolle Brandschutzbeschichtung Lüftungskanal...
  • Seite 38 ≥ 100 ≥ 100 In Abhängigkeit von der Einbausituation können die Schraubenpositionen Mengen angepasst werden. Menge Menge Abmessungen D1 ≤ 400 Position: 400 < D1 ≤ 800 Brandschutzklappe mit Ein- Die Fläche zwischen dem Einbaurahmen und der Konstruktion ist ● 800 <...
  • Seite 39 ≥ 40* * Umlaufend alle vier Seiten ≥ 100 Beispiel eingesetzter:** DN 100 ÷ DN 315 - System ISOVER_ULTIMATE PROTECT, Dicke von 120 mm (2x60 mm) - EIS 90 Position: DN 350 ÷ DN 800 - System ISOVER_ULTIMATE PROTECT, Dicke von 160 mm (100+60 mm) - EIS 90 Brandschutzklappe Massive Wandkonstruktion Materialien für Brandschutzdichtung, Spachtelmasse, feuerfeste Platte...
  • Seite 40 Entfernung der Nachisolierung von der Wand ≥ 500 ≥ 50 ≥ 40 ≥ 100 ≥ 400 variabel** ≥ 100 Entfernung der Nachisolierung von der Wand ≤ 500 Schraube ≥ 25 ≤ 300 (min. 4x50) ≥ 25 ≤ 300 Schrauben müssen in die Wand befestigt werden.
  • Seite 41 ≥ 50 Position: ≥ 100 Brandschutzklappe Einbaurahmen E6 Massive Wandkonstruktion Kalziumsilikatplatte Lüftungskanal...
  • Seite 42 ≥ 100 Montageöffnung muss mit um- laufenden Metallprofil versehen werden (UW, CW). Die Profile wer- den mit Schnellbauschrauben im geeigneter Länge und d≥3,5 mm mit Abstand von ≤200 mm fixiert. ≥ 40 Position: Brandschutzklappe Gipsplatte Mineralsteinwolle (der Typ ist von der Art der Konstruktion abhängig) Gips oder Mörtel Lüftungskanal ≥...
  • Seite 43 ≥ 30 ≥ 100 Montageöffnung muss mit um- laufenden Metallprofil versehen werden (UW, CW). Die Profile wer- den mit Schnellbauschrauben im geeigneter Länge und d≥3,5 mm mit Abstand von ≤200 mm fixiert. ≥ 40 ≥ 100 Montageöffnung muss mit um- laufenden Metallprofil versehen werden (UW, CW).
  • Seite 44 D-20 Montageöffnung muss mit um- laufenden Metallprofil versehen werden (UW, CW). Die Profile wer- den mit Schnellbauschrauben im ≥ 10 geeigneter Länge und d≥3,5 mm mit Abstand von ≤200 mm fixiert. ≥ 100 (≥ 100)+50 Der Durchbruch ist mit Mörtel oder Mörtel und Mineralwolle ●...
  • Seite 45 Montageöffnung muss mit um- laufenden Metallprofil versehen werden (UW, CW). Die Profile wer- den mit Schnellbauschrauben im ≥ 10 geeigneter Länge und d≥3,5 mm mit Abstand von ≤200 mm fixiert. ≥ 100 Montageöffnung muss mit um- laufenden Metallprofil versehen werden (UW, CW). Die Profile wer- den mit Schnellbauschrauben im geeigneter Länge und d≥3,5 mm mit Abstand von ≤200 mm fixiert.
  • Seite 46 Montageöffnung muss mit um- laufenden Metallprofil versehen werden (UW, CW). Die Profile wer- den mit Schnellbauschrauben im geeigneter Länge und d≥3,5 mm mit Abstand von ≤200 mm fixiert. ≥ 10 ≥ 20 ≥ 100 Befestigung mit Gewindestange durch die Konstruktion Position: Brandschutzklappe mit Einbaurahmen R5 Mineralsteinwolle mit Volumengewicht 140 kg/m³...
  • Seite 47 Montageöffnung muss mit um- ≥ 100 laufenden Metallprofil versehen werden (UW, CW). Die Profile wer- den mit Schnellbauschrauben im geeigneter Länge und d≥3,5 mm mit Abstand von ≤200 mm fixiert. ≥ 50 ≥ 40 ≥ 25 ≤ 300 Schraube (min. 4x50) ≥...
  • Seite 48 Montageöffnung muss mit um- Montageöffnung muss mit um- laufenden Metallprofil versehen laufenden Metallprofil versehen werden (UW, CW). Die Profile wer- werden (UW, CW). Die Profile wer- den mit Schnellbauschrauben im den mit Schnellbauschrauben im geeigneter Länge und d≥3,5 mm ≥ 100 geeigneter Länge und d≥3,5 mm ≥...
  • Seite 49 Montageöffnung muss mit um- laufenden Metallprofil versehen werden (UW, CW). Die Profile wer- den mit Schnellbauschrauben im geeigneter Länge und d≥3,5 mm mit Abstand von ≤200 mm fixiert. D+60 bis 800 max. 2050 D+60 bis 800 max. 1650 ≥ 100 Position: Beispiel eingesetzter:* Brandschutzklappe...
  • Seite 50 ≥ 100 Montageöffnung muss mit um- laufenden Metallprofil versehen werden (UW, CW). Die Profile wer- den mit Schnellbauschrauben im geeigneter Länge und d≥3,5 mm mit Abstand von ≤200 mm fixiert. ≥ 100 Montageöffnung muss mit um- laufenden Metallprofil versehen werden (UW, CW). Die Profile wer- den mit Schnellbauschrauben im geeigneter Länge und d≥3,5 mm mit Abstand von ≤200 mm fixiert.
  • Seite 51 Position: * min. 110 - Beton/ min. 125 - Porobeton Brandschutzklappe Einbaurahmen R7 Massive Deckenkonstruktion “Gleitwand” Die Einbauöffnung muss umlaufend durch eine Konstruktion aus Holzbalken 60x60 mm verstärkt werden D+60 bis 800 max. 2050 Beispiel eingesetzter:* Hilti CFS-CT B 1S 140/50 D+60 bis 800 Hilti CFS-CT max.
  • Seite 52 Montageöffnung muss mit um- laufenden Metallprofil versehen werden (UW, CW). Die Profile wer- den mit Schnellbauschrauben im geeigneter Länge und d≥3,5 mm mit Abstand von ≤200 mm fixiert. ≥ 40* * Umlaufend alle vier Seiten Position: ≥ 100 Brandschutzklappe Beispiel eingesetzter:** Gipsplatte DN 100 ÷...
  • Seite 53 Entfernung der Nachisolierung von der Wand ≥ 500 Montageöffnung muss mit um- laufenden Metallprofil versehen werden (UW, CW). Die Profile wer- den mit Schnellbauschrauben im geeigneter Länge und d≥3,5 mm mit Abstand von ≤200 mm fixiert. ≥ 50 ≥ 40 variabel** ≥...
  • Seite 54 ≥ 40 Position: Brandschutzklappe Massive Deckenkonstruktion * min. 110 - Beton/ min. 125 - Porobeton Gips oder Mörtel Lüftungskanal...
  • Seite 55 ≥ 40 ≥ 30 ≥ 40 ≥ 30 * min. 110 - Beton/ min. 125 - Porobeton Bauöffnung für jede Brandschutzklappe hat die Mindestabmessungen ● Position: D+80 mm (bzw. D+160 mm für Klappen mit Flanschen) Durchbruch ist mit Mörtel abgedichtet ●...
  • Seite 56 ≥ 50 ≥ 40 ≥ 25 ≤ 300 Schraube (min. 4x50) ≥ 25 ≤ 300 Schrauben müssen in die Wand befestigt werden. (Falls es erforder- lich durch die Art der Wand, müssen Stahldübel verwendet werden.) * min. 110 - Beton/ min. 125 - Porobeton Beispiel eingesetzter:** Position: Promapyr, Rockwool Steprock HD, Hilti CFS-CT B 1S 140/50...
  • Seite 57 ≥ 40 ≥ 40 * min. 110 - Beton/ min. 125 - Porobeton Beispiel eingesetzter:** HILTI CFS-CT B 1S 140/50 oder ROCKWOOL HARDROCK + Anstrich HILTI CFS-CT HILTI CFS-CT Position: HILTI CFS-S ACR Brandschutzklappe ** Materialien der Brandschutzplatten und des Brand- Massive Deckenkonstruktion schutzanstrichs können durch ähnliches zugelass- enes System mit entsprechenden Eigenschaften...
  • Seite 58 Position: * min. 110 - Beton/ min. 125 - Porobeton Brandschutzklappe Einbaurahmen Massive Deckenkonstruktion...
  • Seite 59 D+60 bis 800 D+60 bis 800 max. 2050 max. 1650 * min. 110 - Beton/ min. 125 - Porobeton Beispiel eingesetzter:** Hilti CFS-CT B 1S 140/50 Position: Hilti CFS-CT Brandschutzklappe ** Materialien der Brandschutzplatten und des Brand- Massive Deckenkonstruktion schutzanstrichs können durch ähnliches zugelass- Brandschutzplatte aus Mineralwolle enes System mit entsprechenden Eigenschaften Brandschutzbeschichtung...
  • Seite 60 In Abhängigkeit von der Einbausituation können die Schraubenpositionen Mengen angepasst werden. * min. 110 - Beton/ min. 125 - Porobeton Menge Menge Abmessungen D1 ≤ 400 400 < D1 ≤ 800 Position: 800 < D1 ≤ 1260 ● Die Fläche zwischen dem Einbaurahmen und der Konstruktion ist mit dem Kleber PROMAT K84 ausgefüllt.
  • Seite 61 ≥ 40 ≥100 variabel*** variabel*** ≥ 40 * min. 110 - Beton/ min. 125 - Porobeton Beispiel eingesetzter:** Position: DN 100 ÷ DN 315 - System ISOVER_ULTIMATE PROTECT, Dicke von 120 mm (2x60 mm) - EIS 90 Brandschutzklappe DN 350 ÷ DN 800 - System ISOVER_ULTIMATE PROTECT, Dicke von 160 mm (100+60 mm) - EIS 90 Massive Deckenkonstruktion Materialien für Brandschutzdichtung, Spachtelmasse, feuerfeste Platte und Isolationsmaterialien können durch ein ähnliches genehmigtes System mit...
  • Seite 62 Entfernung der Nachisolierung von der Decke ≥ 500 ≥ 40 ≥100 variabel*** ≥ 400 Entfernung der Nachisolierung von der Decke ≤ 500 ≤ 500 * min. 110 - Beton/ min. 125 - Porobeton Position: Brandschutzklappe Beispiel eingesetzter:** Massive Deckenkonstruktion Rockwool Wired Mat 105 Dicke von 3x60 mm Gips oder Mörtel Rockwool Wired Mat 105 Dicke von 60 mm Steinwolle mit einseitig angenähtem Drahtgeflecht,...
  • Seite 63 ≤ 750 ≤ 100 Position: Brandschutzklappe Massive Deckenkonstruktion Beton B20 * min. 110 - Beton/ min. 125 - Porobeton Armierung ** Umlaufend alle vier Seiten Lüftungskanal ≤ 750 ≤ 750 Position: Brandschutzklappe Massive Deckenkonstruktion * min. 110 - Beton/ min. 125 - Porobeton Einbaurahmen R5 ≤...
  • Seite 64 ≥ 50 * min. 110 - Beton/ min. 125 - Porobeton Position: Brandschutzklappe Einbaurahmen R6 Massive Deckenkonstruktion Kalziumsilikatplatte Lüftungskanal...
  • Seite 65 Beschreibung Schachtwand ist eine vertikale nicht tragende Konstruktion die beidseitigen die Forderungen an Feuerwieder- stand erfüllt. Die Schachtwand Montage kann nur einseitig durchgeführt werden. Die Schachtwand Konstruk- tion ist ohne Mineral Isolation. Zunächst wird das abstecken der Schachtwand Konstruktion durchgeführt. Die Umfang Profile müssen mit Anschlussdichtung mit Feuerreaktion A1 oder A2 (z.B.
  • Seite 66 ≥ 100 ≥ 50 ≤ 250 ≤ 250 Montageöffnung muss mit um- laufenden Metallprofil versehen werden (UW, CW). Die Profile wer- den mit Schnellbauschrauben im geeigneter Länge und d≥3,5 mm mit Abstand von ≤200 mm fixiert. Beispiel eingesetzter:* Position: Glasroc F Ridurit Dicke von 20 mm Brandschutzklappe R-CW Gips oder Mörtel...
  • Seite 67 ≥ 100 ≤ 250 ≤ 250 In Abhängigkeit von der Einbausituation können die Schraubenpositionen Mengen angepasst werden. Menge Menge Abmessungen D ≤ 400 400 < D ≤ 630 Position: Brandschutzklappe Einbaurahmen R1 Beispiel eingesetzter:* Halter Glasroc F Ridurit Dicke von 20 mm Feuerbeständige Platte Schraube Ridurit Schraube...
  • Seite 68 Kalziumsi- ≥110 √ ≥100 √ √ ≥100 likat / 125 Kalziumsi- ≥110 ≥110 √ √ √ ≥100 likat / 125 / 125 Kalziumsi- ≥110 √ ≥100 √ √ ≥100 likat / 125 Kalziumsi- ≥110 ≥110 √ √ √ ≥100 likat / 125 / 125 ≥100 /...
  • Seite 70 Einbaurahmen R1, R2 sind für den Einbau ohne umlaufende Vermörtelung bestimmt in: ● Massivwände ● Leichtbauwände ● Massivdecken Der Einbaurahmen hat auf der Innen- und Außenseite eine aufschäumende Dichtung. Diese Dichtung wird im Brandfall die Spalte zwischen dem Einbaurahmen und der Brandschutztrennkonstruktion und zwischen dem Einbaurahmen und dem Klappengehäuse abdichten.
  • Seite 71 Einbaurahmen R3, R4 sind für den Einbau ohne umlaufende Vermörtelung bestimmt in: ● Massivwände ● Leichtbauwände ● Massivdecken Der Einbaurahmen hat auf der Innen- und Außenseite eine aufschäumende Dichtung. Diese Dichtung wird im Brandfall die Spalte zwischen dem Einbaurahmen und der Brandschutztrennkonstruktion und zwischen dem Einbaurahmen und dem Klappengehäuse abdichten.
  • Seite 72 Der Einbaurahmen R5 ist bestimmt für den Einbau ohne umlaufende Vermörtelung: ● An Massivwände / Massivdecken / Leichtbauwände ● Entfernt von Massivdecken - Klappe stehend an der Decke - Lüftungskanal installiert im Betonmantel Der Einbaurahmen hat auf der Innenseite eine aufschäumende Dichtung. Diese Dichtung wird im Brandfall die Spalte zwischen dem Einbaurahmen und dem Klappengehäuse abdichten.
  • Seite 73 Der Einbaurahmen R5 ist bestimmt für den Einbau ohne umlaufende Vermörtelung: ● An Massivwände / Massivdecken / Leichtbauwände ● Entfernt von Massivdecken - Klappe stehend an der Decke - Lüftungskanal installiert im Betonmantel Der Einbaurahmen hat auf der Innenseite eine aufschäumende Dichtung. Diese Dichtung wird im Brandfall die Spalte zwischen dem Einbaurahmen und dem Klappengehäuse abdichten.
  • Seite 74 Der Einbaurahmen R6 ist für den Einbau ohne umlaufende Vermörtelung entfernt von Massivwänden und Massivdecken bestimmt. Der Einbaurahmen hat auf der Innenseite eine aufschäumende Dichtung. Diese Dichtung wird im Brandfall die Spalte zwischen dem Einbaurahmen und Klappengehäuse abdichten. ● Mindestabstand zwischen Brandschutzklappen soll 200 mm sein ●...
  • Seite 75 Der Einbaurahmen R7 ist für den Einbau ohne umlaufende Vermörtelung in Leichtbauwände mit gleitenden Deckenanschlüssen mit einer Durchbiegung “x” bestimmt. Der Einbaurahmen hat auf der Innenseite eine aufschäumende Dichtung. Diese Dichtung wird im Brandfall die Spalte zwischen dem Einbaurahmen und dem Klappengehäuse abdichten. Brandschutzklappe - Installation: Gleitende Deckenanschlüsse: ●...
  • Seite 76 Überströmklappe ebenfalls. Danach muss die Steuerung der Überströmklappen manuell neu gestartet werden, damit es zur Überprüfung der Funktion der jeweiligen Teile kommt. Die Überströmklappen bestehen aus der Brandschutzklappe FDMR in der Ausführung .61, der Stromversorgungs-, Kommunikations- und Steuereinheit BKN 230-24-C-MP und dem Rauchmelder ORS 142K. Die Klappe wird an beiden Anschlussseiten mit Abschlussgittern abgeschlossen.
  • Seite 77 Deckenbefestigung ² Position: 36,6 Gewindestange M8 – M20 Mutter 84,3 Scheibe Gewindemuffe Metalldübel Befestigungsplatte - Dicke min. 10 mm...
  • Seite 78 Die Brandschutzklappen können mittels Gewindestangen und Montagehalter abgehängt werden. Die Dimensionierung der Gewindestangen ist vom Gewicht der Klappe abhängig. Die angeschlossenen Rohrleitungen müssen so abgehängt werden, daß sich keine Kräfte auf die Klappe übertragen. Gewindestangen L ˃ 1,5 m müssen mit Brandschutzisolierung versehen werden. Für Deckenbefestigung müssen...
  • Seite 79 In diesem Fall muss die Brandschutzklappe mit dem Verlängerungsteil fest verbunden werden z. B. mit Schrauben oder mit Stahlnieten. Position: Brandschutzklappe Elastische Stutzen Verlängerungsteil Gewindestange Montagehalter Mutter Scheibe Schraubverbindung Konsole 10 Schraube Abhängematerial: 11 Stahldorn...
  • Seite 80 Der Lüftungskanal zwischen der Wanddurchführung und der Klappe, und die Klappen selbst, können mittels Gewindestangen und Rohrschellen abgehängt werden. Die Gewindestangen werden mit Rücksicht auf die Klappen und Lüftungskanalgröße dimensioniert. Diese Aufhängung darf max. 50 mm von der nächsten Kanalverbindung angewendet werden. Der max. Abstand zwischen zwei anliegenden Aufhängungen ist 1500 mm.
  • Seite 81 Die Brandschutzklappen dürfen nur mit solchen Luftleitungen verbunden sein, die nach ihrer Bauart oder Verlegung in einem Brandfall keine erheblichen Kräfte auf die Brandschutzklappe oder auf die Wand / Decke ausüben können. ● Leichtbauwände ● Weichschott ● Gips-Wandbauplatten Flexible Luftleitungen aus Aluminium dürfen direkt an die Brandschutzklappe angeschlossen werden. Die elastische Stutzen müssen diese Normen erfüllen: DIN 4102 Brandklasse mindestens B2 (B1), Dichtheitsklasse C nach EN 13180 und VDI 3803.
  • Seite 82 ● Stahlblech verzinkt ● Zwischen offenem Klappenblatt und dem Abschlussgitter sollte sein Abschlussgitter und Verlängerungsteile können werkseitig montiert oder separat geliefert werden ● ● Das Abschlussgitter muss an die Seite der Brandschutzklappe montiert werden, wo die Luftleitung nicht angeschlossen wird ●...

  • Seite 83: Elastische Stutzen

    ● GB Gitter Bedienseite Gitter Einbauseite ● SB Stutzen Bedienseite ● SE Stutzen Einbauseite Abschlussgitter Elastische Stutzen Verlängerungsteil Verlängerungsteil Elastische Stutzen Abschlussgitter 100-140 VE125 150-355 VE125 VE125 VE125 VE125 VE200 400-500 VE200 VE200 VE200 VE200 VB125 VB125 VE290 VB125 560-710 VB125 VE290 VB125...

  • Seite 84: Druckverluste

    Bestimmung des Druckverlustes auf Grund einer Berechnung [Pa] Druckverlust [m.s ] Luftstromgeschwindigkeit im Nenn-Querschnitt der Klappe [kg.m ] Luftdichte Koeffizient des örtlichen Druckverlustes für den Nenn-Querschnitt der Klappe Bestimmung des Druckverlustes aus dem Diagramm für die Luftdichte = 1,2 kg.m...

  • Seite 85: Koeffizient Des Lokalen Druckverlustes

    Koeffizient des lokalen Druckverlustes 2,736 2,099 1,781 1,527 1,272 0,929 0,636 0,892 0,747 0,627 0,531 0,455 0,393 0,344 0,307 0,273 0,243 0,111 0,099 Niveau der akustischen Leistung durch den Filter A korrigiert + 10 log(S) + K [dB(A)] Niveau der akustischen Leistung durch den Filter A korrigiert [dB] Niveau der akustischen Leistung L , bezogen auf den Querschnitt 1m²...
  • Seite 86 Tabellen der akustischen Werte 11,5 14,7 16,9 20,1 22,3 24,1 27,2 29,4 31,2 32,6 33,8 16,7 22,1 25,3 27,5 30,7 32,9 34,6 37,8 41,7 43,2 44,4 24,2 29,6 32,8 38,1 40,4 42,1 45,3 47,5 49,2 50,7 51,9 30,0 35,4 38,6 40,8 46,2 47,9...

  • Seite 87: Material

    Die Klappengehäuse werden üblicherweise in der Ausführung aus verzinktem Blech ohne weitere Oberflächenbehandlung geliefert. Die Klappenblätter sind auch asbestfreien feuerbeständigen Platten aus Mineralfasern hergestellt. Die Steuerungseinrichtung der Klappen wird aus galvanisch verzinkten Materialien ohne weitere Oberflächenbehandlung geliefert. Die Federn sind galvanisch verzinkt. Die Schmelzlotsicherungen sind aus einem Messingblech mit der Stärke von 0,5 mm hergestellt.
  • Seite 88 Der Hersteller gewährt eine Garantie auf die Klappen von 24 Monaten ab dem Datum der Auslieferung. Die Garantie auf die Brandschutzklappen FDMR gewährt vom Hersteller erlischt komplett nach jeder unsachgemäßen Manipulation durch ungeschulte Mitarbeiter (siehe Art. 23.1. der tech- nischen Bedingungen) der Auslöse-, Absperr- und Steuereinrichtung, im Falle der Demontage elektrischer Elemente, d.
  • Seite 89 Die Montage, Wartung und Kontrolle der Funktionsbereitschaft dürfen nur durch für diese Tätigkeiten qualifiziertes Personal, d. h. „BERECHTIGTE PERSONEN“ vorgenommen werden. Zusätzliche Schulungen für diese Kontrollen, Montage und Reparaturen führt die Firma MANDÍK, a.s. durch und sie stellt ein „ZERTIFIKAT“ aus, das die Gültigkeit von 5 Jahren hat. Seine Verlängerung stellt die geschulte Person selbst direkt beim Ausbilder.

  • Seite 90: Kontrolle

    Steuerung des Stellantriebs ohne elektrische Spannung. Mit Hilfe eines Spezialschlüssel (Zubehör) ist es möglich das Klappenblatt in jede Position zu stellen. Wird der Schlüssel in Pfeilrichtung gedreht, geht das Klappenblatt in die Stellung „geöffnet“. Das Klappenblatt kann in beliebiger Position, durch die Einrasttaste am Antrieb gemäß der beiliegenden Anleitung des Antriebs, angehalten werden.

  • Seite 91: Ersatzteile

    Bei der Ausführung mit Stellantrieb sind folgende Kontrollen durchzuführen: Die Kontrolle der Verstellung des Blatts in die Sicherungsposition "GESCHLOSSEN" wird mit dem Unterbrechen der Stromversorgung des Stellantriebs durchgeführt (z. B. mit dem Betätigen der Reset-Taste auf der thermoelektrischen Auslöseeinrichtung BAT, mit dem Unterbrechen der Stromversorgung von der BMZ).
  • Seite 92 Brandschutzklappe Klappe zugänglich Zugänglichkeit herstellen Zugänglichkeit Klappe eingebaut in Brandschutzklappe korrekt Brandschutzklappe Einbau Wand/Decke gemäß einbauen Herstellervorschriften Brandschutzklappe darf Brandschutzklappe Instand- Brandschutzklappe keine Beschädigungen setzen oder Klappe durch Beschädigung aufweisen eine Neue ersetzen Brandschutzklappen darf Brandschutzklappe innere keine innere Verunreini- Brandschutzklappe reinigen Verunreinigungen gungen aufweisen...
  • Seite 93 technische Bedingungen Ausführung gemäß Tab. 27.1.1. Nennabmessung* - mit Flansch für runde Rohrleitung - mit Flansch für runde Rohrleitung und mit Ankern - für SPIRO Rohrleitung mit Lippendichtung für SPIRO Rohrleitung mit Lippendichtung und Ankern type Mit Schmelzlot Mit Schmelzlot (ZONE 1,2) Mit Schmelzlot und Endschalter („ZU”) Mit Schmelzlot und Endschalter („ZU”) (ZONE 1,2) Mit Schmelzlot, mit Endschaltern („ZU”+„AUF”)
  • Seite 94 Einbaurahmen montiert Gitter - Bedienseite Gitter - Einbauseite Elastische Stutzen Elastische Stutzen Bedienseite Einbauseite Verlängerungsteil Verlängerungsteil Bedienseite Einbauseite Kalziumsi- √ ≥100 √ ≥150 √ ≥100 likat Kalziumsi- √ ≥150 √ ≥150 √ ≥150 likat Kalziumsi- √ ≥100 √ ≥150 √ ≥100 likat Kalziumsi-...
  • Seite 95 MANDÍK Typ/Baureihe: FDMR ● Feuerwiderstandsklasse EI 90 (ve, ho, i ↔ o) S ● Brandschutztechnisch geprüft nach EN 1366-2 Wartungsfrei Brandschutzklappen EI 90 (ve, ho, i ↔ o) S, Einbau mit beliebiger Klappenblattachslage, uneingeschränkter Absperrklappenblattfreilauf. Geeignet zum Nass- und Trockeneinbau in Massivwände/Massivdecken, in Leichtbauwände, entfernt von Massivwänden/Massivdecken, entfernt...
