Mandik SEDM-L Bedienungsanleitung Seite 27

A
= min. 30 mm, max. 400 mm
A-A

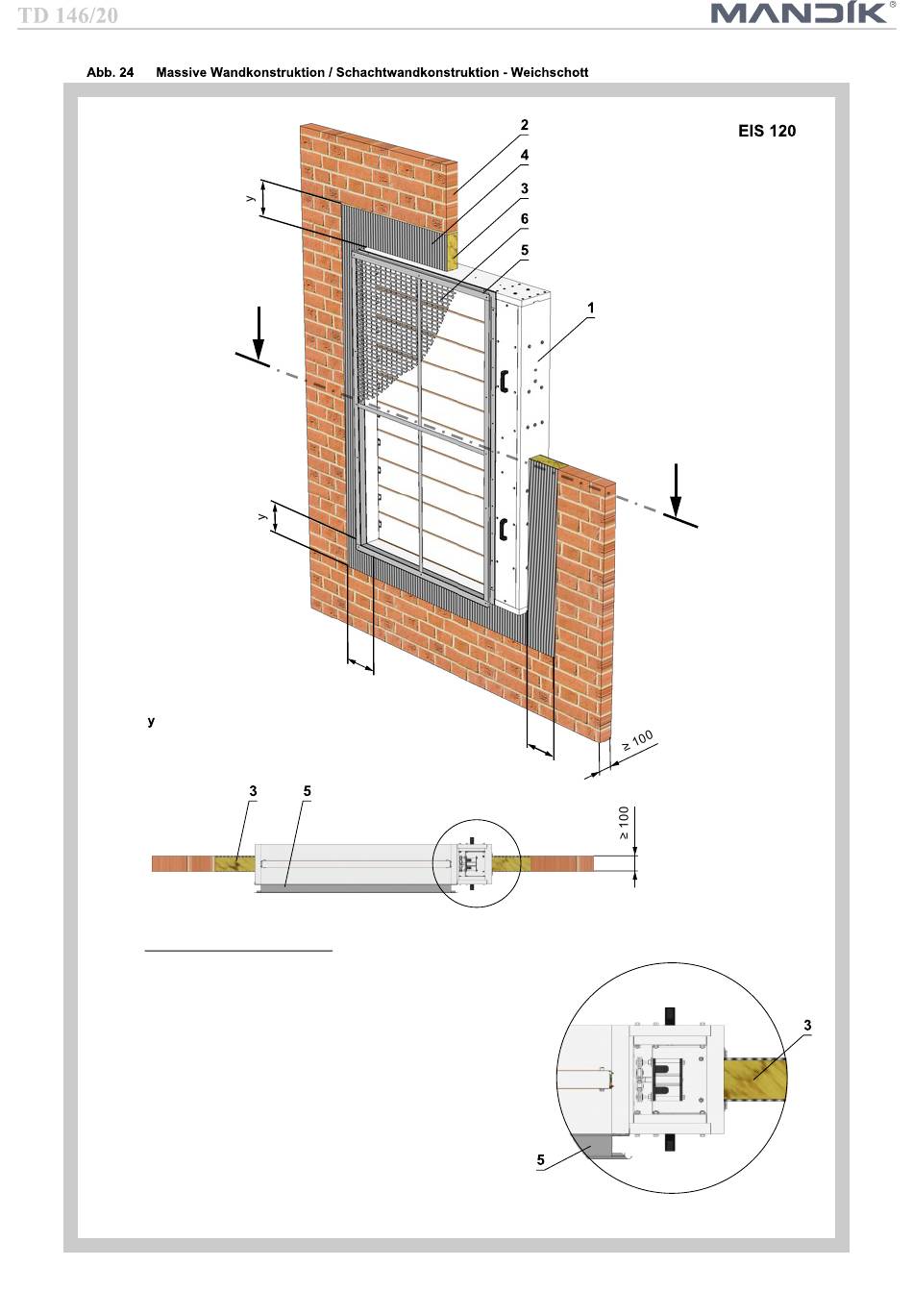

Beispiel eingesetzter Materialien:*
3 Hilti CFS-CT B 1S 140/50
4 Hilti CFS-CT
* Materialien der Brandschutzplatte oder des
Brandschutzanstrichs können durch ähnliches zugelassenes
System mit entsprechenden Eigenschaften ersetzt werden.
Position:
1 SEDM-L
2 Massive Wandkonstruktion / Schachtwandkonstruktion
3 Brandschutzplatte
4 Brandschutzanstrich St. 1 mm
5 Flansch
6 Gitter
y
X
27
A
y
X
