Mandik SEDM-L Bedienungsanleitung Seite 31

A

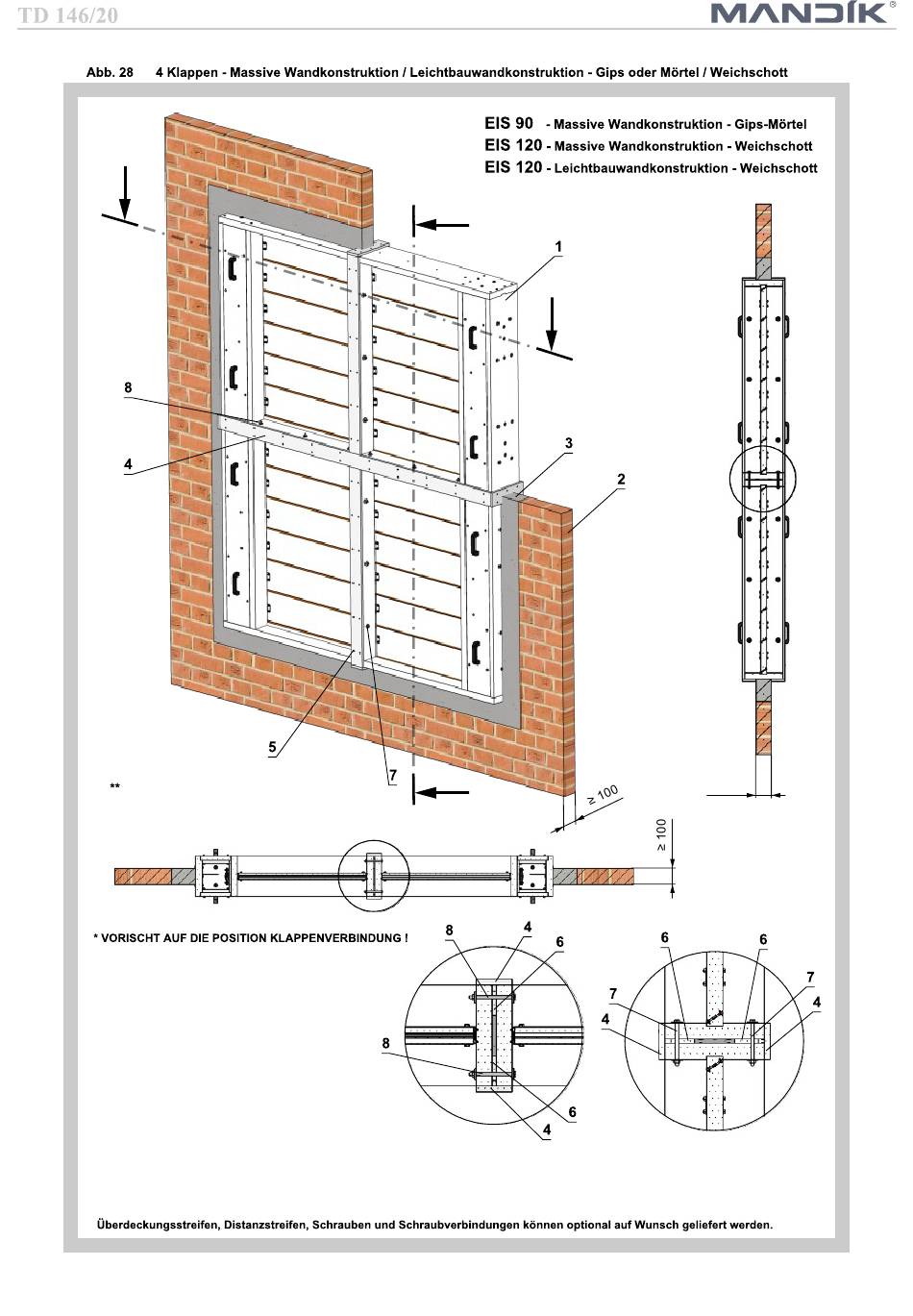

Wenn ein Flansch montiert ist, wird der
Überlappungsstreifen nicht angebracht.
A-A
Schrauben und Muttern dürfen der freien Lamellenbewegung
nicht im Weg stehen.
Position:
1 SEDM-L
Massive Wandkonstruktion / Leichtbauwandkonstruktion
2
Gips oder Mörtel / Weichschott
3
4 Überlappungsstreifen (z.B. Promatect-H, Stärke 15 mm) **
Universelle selbstschneidende Schraube 4x40 (Abstand 200-250 mm)
5
Distanzstreifen (z.B. Promatect-H, Stärke 10 mm, Breite 40-50 mm)
6
7 Schraubenverbindung M8 (Schraube, 2x großflächige Unterlegscheiben, Mutter) *
8 Schraubenverbindung M8 (Schraube, 2x großflächige Unterlegscheiben, Mutter), Abstand 200-300 mm
B
B
X
X
31
B-B
A
Y
≥ 100
Y
