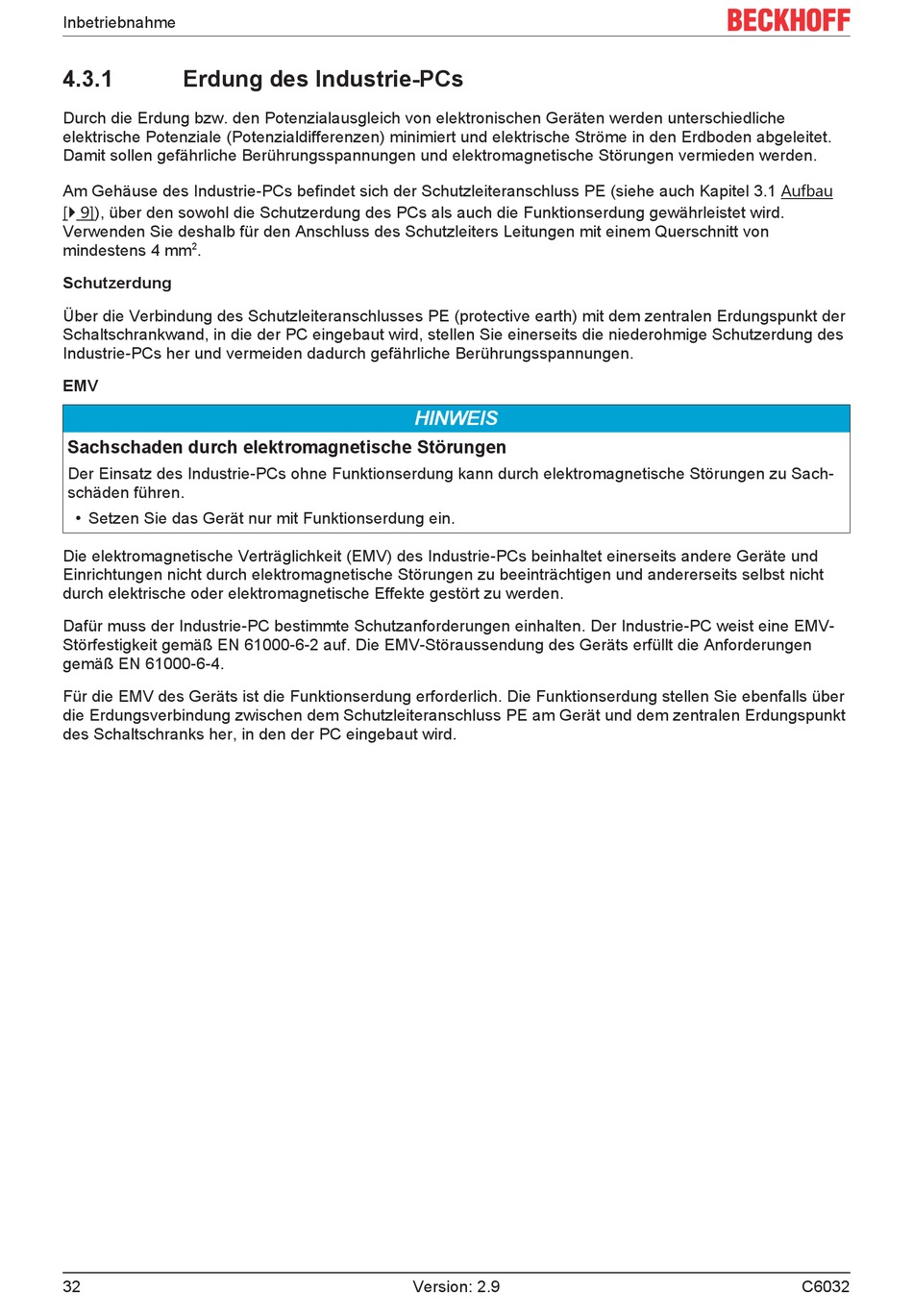

Erdung des Industrie-PCs

Durch die Erdung bzw. den Potenzialausgleich von elektronischen Geräten werden unterschiedliche
elektrische Potenziale (Potenzialdifferenzen) minimiert und elektrische Ströme in den Erdboden abgeleitet.
Damit sollen gefährliche Berührungsspannungen und elektromagnetische Störungen vermieden werden.
Am Gehäuse des Industrie-PCs befindet sich der Schutzleiteranschluss PE (siehe auch Kapitel 3.1 Aufbau
[} 9]), über den sowohl die Schutzerdung des PCs als auch die Funktionserdung gewährleistet wird.
Verwenden Sie deshalb für den Anschluss des Schutzleiters Leitungen mit einem Querschnitt von
2
mindestens 4 mm
.
Schutzerdung
Über die Verbindung des Schutzleiteranschlusses PE (protective earth) mit dem zentralen Erdungspunkt der
Schaltschrankwand, in die der PC eingebaut wird, stellen Sie einerseits die niederohmige Schutzerdung des
Industrie-PCs her und vermeiden dadurch gefährliche Berührungsspannungen.
EMV
Sachschaden durch elektromagnetische Störungen
Der Einsatz des Industrie-PCs ohne Funktionserdung kann durch elektromagnetische Störungen zu Sach-
schäden führen.
• Setzen Sie das Gerät nur mit Funktionserdung ein.
Die elektromagnetische Verträglichkeit (EMV) des Industrie-PCs beinhaltet einerseits andere Geräte und
Einrichtungen nicht durch elektromagnetische Störungen zu beeinträchtigen und andererseits selbst nicht
durch elektrische oder elektromagnetische Effekte gestört zu werden.
Dafür muss der Industrie-PC bestimmte Schutzanforderungen einhalten. Der Industrie-PC weist eine EMV-
Störfestigkeit gemäß EN 61000-6-2 auf. Die EMV-Störaussendung des Geräts erfüllt die Anforderungen
gemäß EN 61000-6-4.
Für die EMV des Geräts ist die Funktionserdung erforderlich. Die Funktionserdung stellen Sie ebenfalls über
die Erdungsverbindung zwischen dem Schutzleiteranschluss PE am Gerät und dem zentralen Erdungspunkt
des Schaltschranks her, in den der PC eingebaut wird.
32
HINWEIS
Version: 2.9
