ESX VISION ANDROID-Serie Einbauanleitung Seite 12

EINBAUTIPPS
GPS-Antenne
Erdungsblatt*

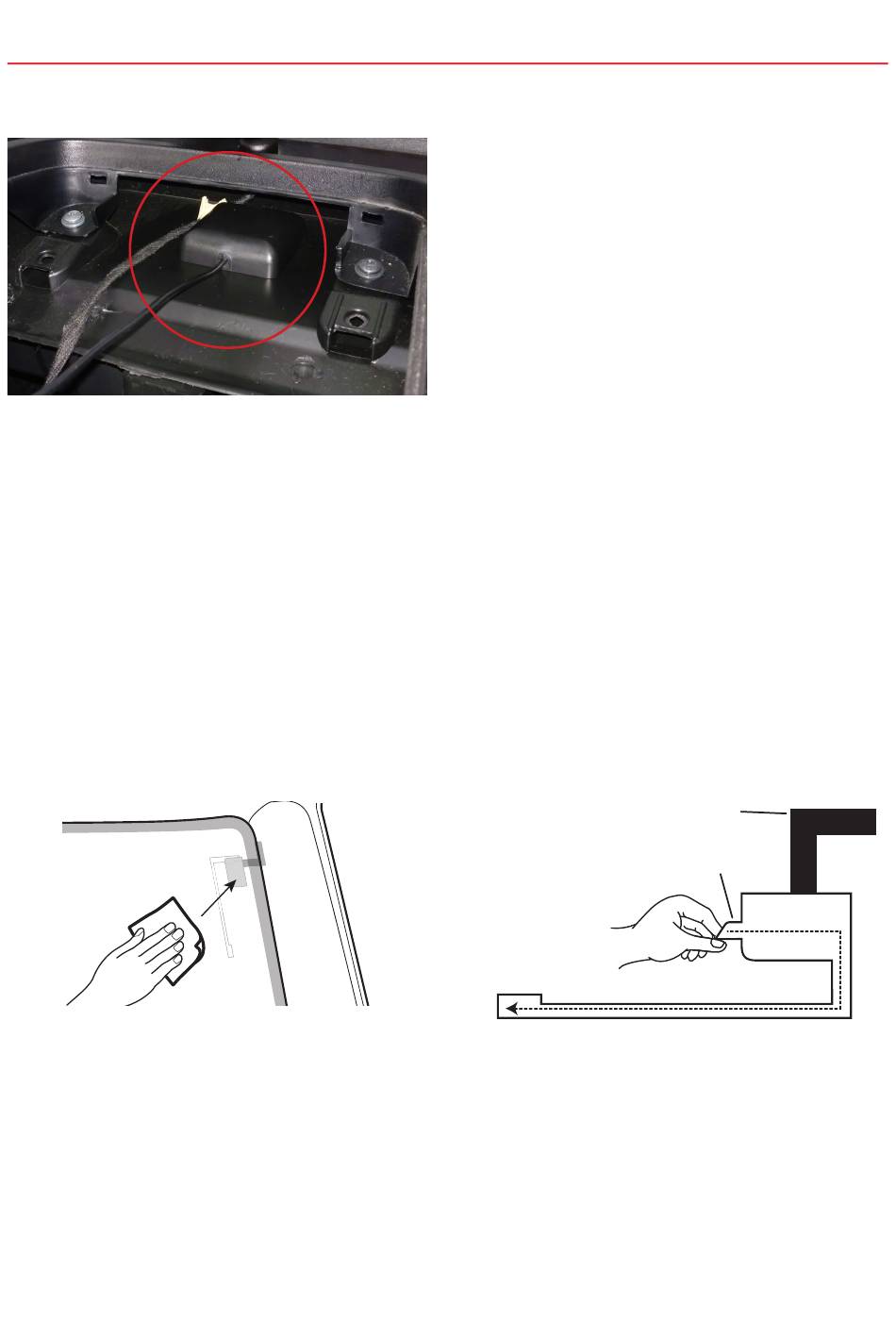

Das obere Ablagefach über dem Radio-
schacht eignet sich perfekt, um dort die
GPS-Antenne zu installieren.
Verstärkereinheit
DAB-Antenne
In neueren Fahrzeugen kann meist die originale Fahrzeugantenne sowohl für den analogen
als auch den digitalen Radioempfang genutzt werden. Die beiliegende DAB-Scheibenan-
Naviceiver/Radio
tenne sollte nur benutzt werden, wenn Sie keine Kotflügel- oder Dachantenne benutzen
können. Gegebenenfalls verbessern aktive Antennen und aktive Antennensplitter aus dem
Fachhandel den Radioempfang signifikant.
Verlegen Sie die DAB-Antenne zur Windschutzscheibe an der A-Säule auf der Beifahrersei-
te. Das Anschlusskabel können Sie unter der A-Säule verlegen und führen es dann durch
Verkabelung
das Armaturenbrett zum Radioschacht.
Frontsäule
Reinigen Sie die Windschutzscheibe mit
einem geeigneten Reinigungstuch, bevor
Sie die Antenne auf die Scheibe kleben.
12
Keramiklinie (schwarzer Teil)
Bei der Installation der GPS-Antenne im
Fahrzeug wird die GPS-Genauigkeit durch
die Installationsposition und die Karosse-
Erdungsblatt*
rieform des Fahrzeugs bestimmt. Bei einer
metallbedampften Scheibe ist kein Empfang
möglich. Die Genauigkeit ist normalerweise
etwas geringer, wenn die GPS-Antenne im
Fahrzeug installiert wird.
2
Reinigen Sie die Windschutzscheibe mit
Alternativ können Sie die GPS-Antenne bei
einem geigneten Reinigungstuch.
schlechtem GPS-Empfang auch am Arma-
turenbrett unterhalb der Windschutzscheibe
positionieren.
– Warten Sie, bis die Glasober äche vollständig
trocken ist, bevor Sie fortfahren.
– Wärmen Sie die Ober äche der Frontscheibe mit
dem Entfroster an, wenn es kalt ist (im Winter).
3
Entfernen Sie das Trägerblatt der schwarzen
Verstärkereinheit und der Folienantenne und
kleben Sie die Antenne auf die Scheibe.
Berühren Sie nicht die Aufklebober äche
(Klebeseite) der Folienantenne.
7
Verdrahten Sie die Anschlusskabel.
Schließen Sie den DAB-Anschluss der Verstärkereinheit
am DAB-Anschluss des Naviceivers/Radios an.
Der +12V-Anschluss muss mit einem verfügbaren
+12V-Stromanschluss des Fahrzeugs angeschlossen
werden.
Erdungsblatt
Trägerblatt
Entfernen Sie das Trägerblatt der schwar-
zen Verstärkereinheit und der Folienan-
tenne und kleben die Antenne auf die
Scheibe.
Kleben Sie die kupferfarbene Metallfläche
des Erdungsblatts auf einen blanken Me-
tallteil des Fahrzeugs.
Erdungsblatt*
