Hinweise:
∘ Die maximale Segment-Länge für den Ethernet-
Bus beträgt 100 m zwischen zwei Wechselrichtern.
∘ Die maximale Gesamtlänge für den RS485-Bus be-
trägt typischerweise bis zu 1 000 m.
∘ Es können bis zu 25 Wechselrichter für RS485 und
bis zu 25 Wechselrichter für jede Ethernet-Daisy-
Chain-Reihe angeschlossen werden.
∘ Der letzte Wechselrichter innerhalb des RS485-
Kommunikation-Busses muss mit dem Busab-
schluss (120 Ω) terminiert werden.
∘ Wenn beide Bussysteme parallel genutzt werden
sollen, muss am ersten Wechselrichter der Ether-
net/RS485-Splitter verwendet werden.
28
Installation
RJ45-Pinbelegung RS485/LAN 1...2
ACHTUNG
▸ Das Kommunikationskabel nur an die beiden zugeord-
neten RJ45-Buchsen mit den Bezeichnungen „RS485/
LAN 1" und „RS485/LAN 2" anschließen. Die RJ45-
Buchse mit der Bezeichnung „Digitaleingang" führt
24 VDC. Bei Anschluss eines Kommunikationskabels an
dieser Buchse können die Wechselrichter und die ange-
schlossenen Geräte beschädigt werden.
▸ Bei RS485-Mastern (Datenlogger, Parksteuerungen
usw.) dürfen an diese Geräte nur die vier RS485-Signale
angeschlossen werden.
▸ Es empfiehlt sich, Kommunikationsleitungen mit exter-
nen Überspannungsschutzgeräten gegen Überspan-
nung durch Blitzschlag zu schützen.
4.12 RJ45-Pinbelegung RS485/LAN 1...2

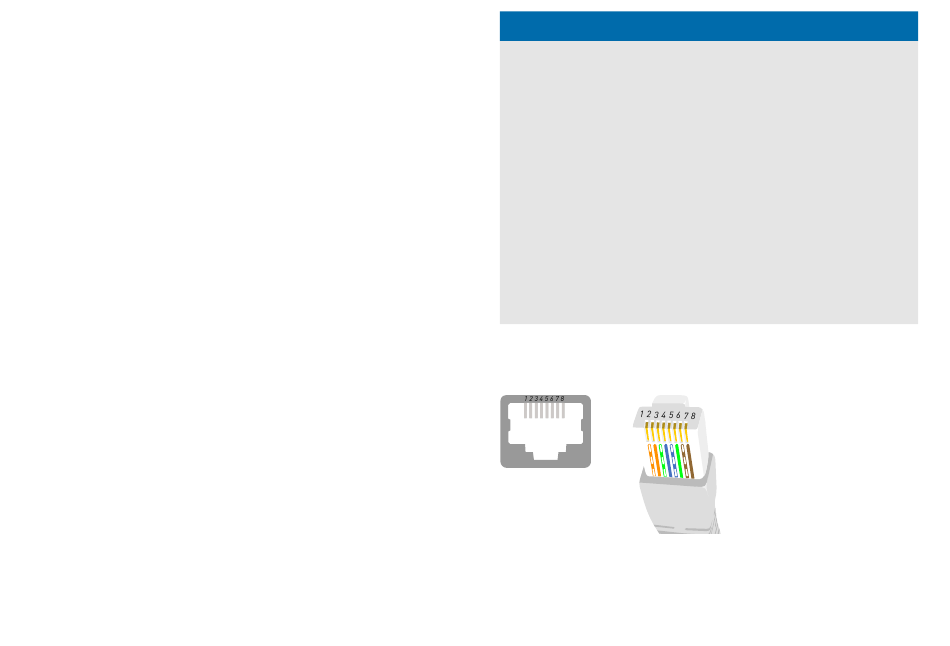

Fig. 27: Pinbelegung am RJ45-Stecker
REFUsol 100K
982059/02
2020-11
