2. Den Kabeldurchmesser des AC-Kabels mit einem
Messschieber messen.
3. Die Kabeldurchführung markieren und entspre-
chend dem zuvor bestimmten Durchmesser
abschneiden.
4. Das AC-Kabel zum Anschluss vorbereiten und
durch die Kabeldurchführung einführen.
5. Dichtigkeit der Kabeldurchführung kontrollieren.
6. Zuerst das Schutzleiter (PEN) anschließen.
Fig. 17: PEN-Gewindebolzen M10
22
Installation
AC-Leitungen (dezentrale ConnectionBox) anschließen
7. Wenn ein N-Leiter vorhanden ist, den N-Leiter iso-
lieren und berührungssicher in der ConnectionBox
verlegen.
8. AC-Leiter anschließen. Die Kabelschuhe (50–
240 mm²) der AC-Leiter mit einem Anzugsdrehmo-
ment von 14 Nm anziehen.

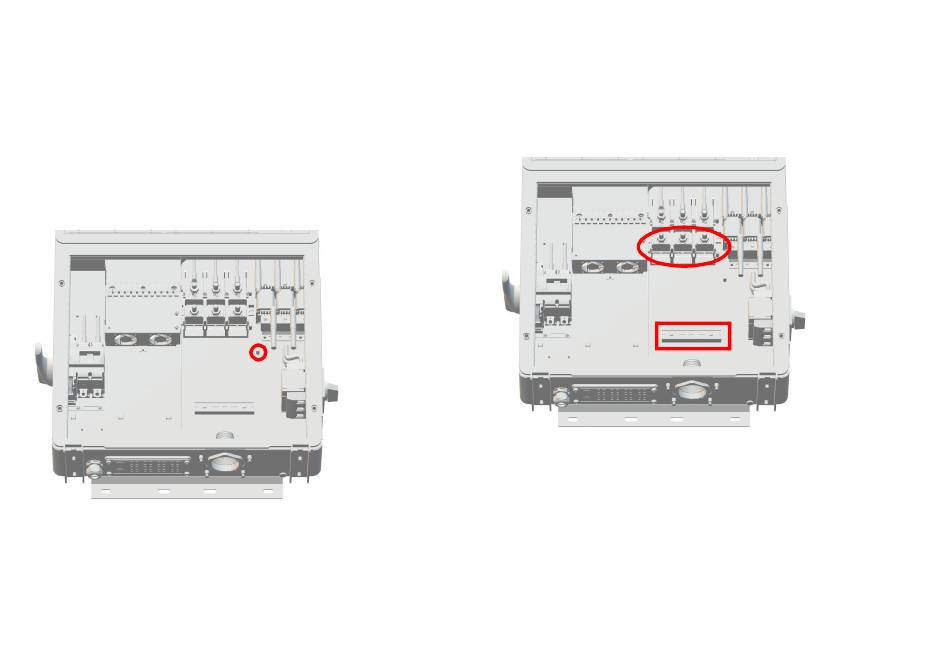

Fig. 18: AC-Anschlussstelle und Zugentlastung
9. Die Schrauben der Kabeldurchführung mit einem
Anzugsdrehmoment von 2,5 Nm anziehen.
10.Die Zugentlastung des AC-Kabels montieren.
AC-Anschluss-
stelle
Zugentlastung
REFUsol 100K
982059/02
2020-11
