407 mm
(16 in)
4x M10

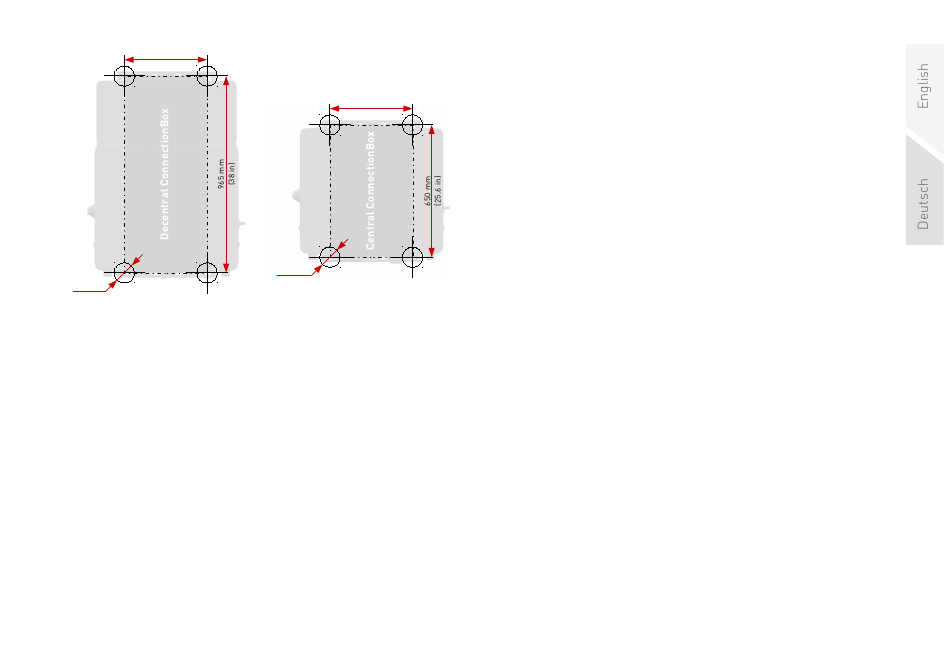

Fig. 14: Montageabmessungen
2. Die Bohrlöcher bohren und Dübel einsetzen.
3. Schrauben mit einem Mindestdurchmesser von
8 mm mit einem Abstand zur Montagefläche von
8 mm in die oberen Dübel einschrauben.
4. Die ConnectionBox in die beiden oberen Schrauben
einhängen und gegen die Wand drücken.
5. Unteren Schrauben in die Dübel eindrehen.
6. Alle Schrauben festziehen.
REFUsol 100K
982059/02
2020-11
407 mm
(16 in)
4x M10
4.4.2 ConnectionBox horizontal montieren
✅ Anforderungen an den Aufstellungsort nach
IEC 60364-7-712 für Photovoltaik-Stromversor-
gungssysteme sind bei der Planung berücksichtigt.
1. Montageschienen anhand der Abbildung 14 montie-
ren. Dabei darauf achten, dass die ConnectionBox
einen Winkel von mindestens 10° aufweist.
a) Im Anschlussbereich mindestens einen Abstand
von 300 mm zum Boden einhalten (siehe Abb. 8/9).
b)Um einen 10°-Winkel zu erhalten, beträgt der
Abstand von der Oberseite der ConnectionBox
zum Boden bei der zentralen ConnectionBox
415 mm und bei der dezentralen ConnectionBox
470 mm.
2. Schrauben mit einem Mindestdurchmesser von
8 mm in die Montageschienen einführen.
3. Die ConnectionBox mit zwei Personen anheben und
in die beiden oberen Schrauben einhängen.
4. Die beiden oberen Schrauben mit Gegenmuttern
von Hand anschrauben.
Montage der ConnectionBox
Installation
19
