407 mm
116
116
407 mm
673 mm
760 mm

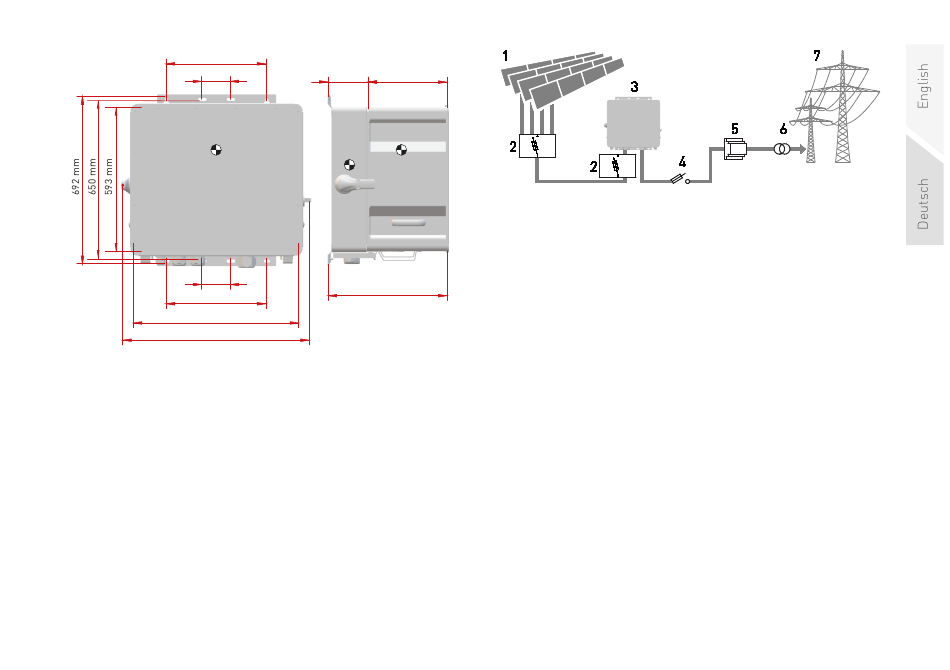

Fig. 12: Abmessungen Wechselrichter mit zentraler Con-
nectionBox
3.7
Funktionsweise des Wechselrichters
Der REFUsol 100K wandelt die von den Photovoltaik-
Modulen erzeugte Gleichspannung in Wechselspan-
nung um und speist diese in das Nieder- bzw. Mittel-
spannungsnetz ein.
REFUsol 100K
982059/02
2020-11
163 mm
321 mm
Fig. 13: Funktionsprinzip einer netzgekoppelten PV-Anlage
1 Photovoltaik-Module
2 Solargenerator-Anschlusskasten
3 Solarwechselrichter
484 mm
4 AC-Absicherung
5 Netzschutzeinrichtung (NA-Schutz)
6 Trenntransformator ist bei Einspeisung in das Mittel-
7 Nieder- bzw. Mittelspannungsnetz
(Sicherungslasttrennschalter/Leistungsschalter)
spannungsnetz erforderlich
Technische Beschreibung
Funktionsweise des Wechselrichters
15
