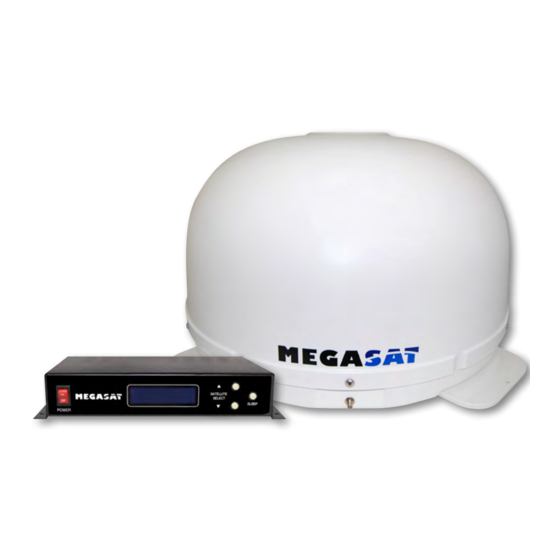

Megasat Shipman Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Megasat Anleitungen
  4. Antennen
  5. Shipman
  6. Bedienungsanleitung

Megasat Shipman Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Shipman:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Shipman
Shipman GPS / AS
Bedienungsanleitung

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Megasat Shipman

Inhaltszusammenfassung für Megasat Shipman

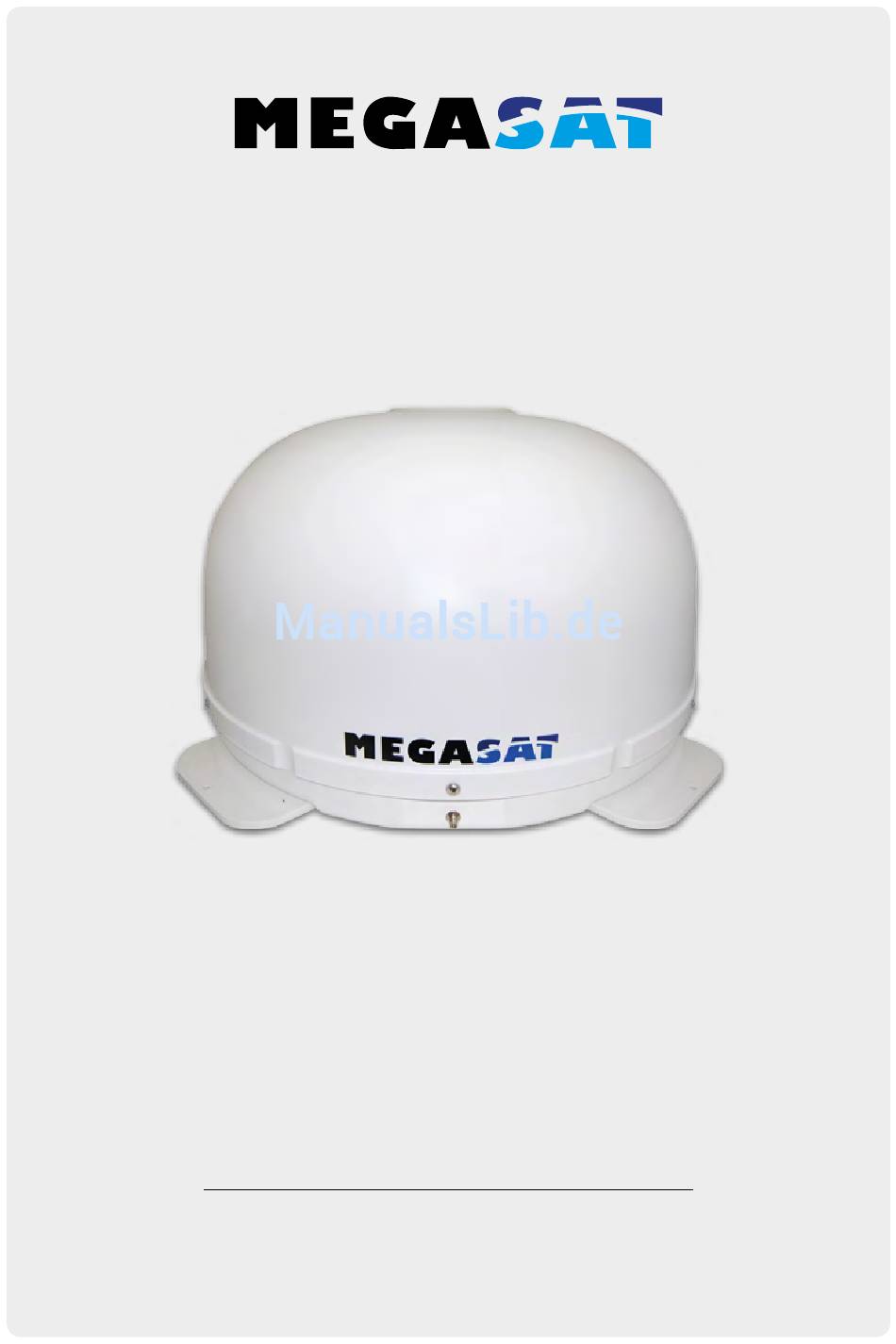

  • Seite 1 Shipman Shipman GPS / AS Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung 1.1 Allgemeine Informationen Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch. Hinweis: Falls Sie schon ähnliche Produkte installiert haben, muss die Vorge- 1. Einführung hensweise mit diesem Produkt nicht zwingend übereinstimmen. 1.1 Allgemeine Informationen ..................

  • Seite 3: Einführung

    Einbauplatz eben ist und keine Dachaufbauten im Weg sind, die den Satellitenemp- fang stören können. Aufbauten bis zu 8 cm Höhe spielen keine Rolle, höhere Aufbau- Der Shipman GPS/AutoSkew besitzt zusätzlich eine Auto Skew Funktion, die den Polarisationswinkel des LNBs automatisch einstellt und einen GPS Emp- ten sollten einen entsprechenden Abstand zur Antenne haben, damit kein Hindernis fänger für eine exakte und schnelle Positionsbestimmung.

  • Seite 4: Klebeanleitung

    2. Installation 2. Installation 5. Rauen Sie die gezeichneten Flächen und Füße mit Schleifpapier (120er Körnung) 2.3 Anschluss der Komponenten leicht an und säubern Sie die Fläche erneut mit dem Reiniger (ACHTUNG: Flächen anschließend nicht mehr berühren) und lassen Sie den Reinigen ca. 10 Minuten Montieren Sie das Steuergerät und den Satelliten Receiver im Fahrzeuginneren nicht ablüften.

  • Seite 5: Das Steuergerät

    2. Installation 2. Installation 2.4 Das Steuergerät 2.5 Wahl des Standortes Vorderansicht des Steuergerätes Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der sich in 35 km Höhe über der Erde befindet. Mit einer Empfangsstation wie die An- tenne und einem Satelliten-Receiver werden die Signale vom Satelliten empfangen und Satellitenauswahl Ein / Aus Schalter...

  • Seite 6: Inbetriebnahme Und Bedienung

    (z.B. ID:AS1) bestätigt. Nach erfolgreicher Suche ist der Empfang seitens der Antenne sichergestellt. LNB Position 4. Der Shipman besitzt eine Tracking-Funktion (nachführendes System), die es ermöglicht, auch während der Fahrt ein permanentes Signal zu empfangen. Dieses geschieht voll- automatisch und bedarf keinerlei Einstellungen an den Geräten.

  • Seite 7: Fehlerbehebung

    • Vergewissern Sie sich, dass in den Einstellungen des Receivers die LNB Spannung ein- geschalten ist. • Nur bei Shipman (ohne AutoSkew) Sollte die Antenne keinen Satelliten finden, überprüfen Sie die Skeweinstellung des Satelliten für ihren Standort. Eine Übersicht der Skew Einstellwerte finden Sie auf Seite 11.

  • Seite 8: Aktualisierung Der Firmware

    5. Aktualisierung der Firmware 5. Aktualisierung der Firmware Updatevorgang: Wenn die Frequenz, auf der die Antenne den Satelliten idendifiziert, abgeschaltet wird, muss ein Firmwareupdate des Steuergerätes durchgeführt werden. 1. Schalten Sie das Steuergerät aus. Die aktuelle Firmware Version des Steuergerätes können Sie in den ersten 3 Sekunden nach dem Einschalten im unteren Bereich des Displays ablesen.

  • Seite 9: Technische Daten

    Temperaturbereich ........... -25° C bis +70° C Spannungsversorgung ........12 V DC @ 5 A Gewicht ..............9 kg (Shipman) / 12 kg (Shipman GPS/AS) Abmessungen Spiegel ........460 x 320 mm (B/H) Abmessungen Antenne ........ 670 x 400 mm (Ø/H) Abmessungen Steuergerät ......
  • Seite 10 Shipman Shipman GPS / AS User manual Stand: 3.0 Mai 2015 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Seite 11 Content 1. Introduction 1.1 General Information Please read the manual thoroughly before operating the equipment. In case of incorrect or improper handling of the warranty becomes void. Note: If you have already installed similar products, the procedure does not 1. Introduction necessarily coincide with this product.

  • Seite 12: Introduction

    The least distance to an air conditioner should be 30 cm. The Shipman GPS/AutoSkew additionally has a Auto skew function that au- tomatically adjusts the angle of polarization of the LNB and a GPS receiver for 4.

  • Seite 13: Gluing Instructions

    2. Installation 2. Installation 5. Roughen the drawn areas and feet with sandpaper (120 grit) to easily and thoroughly 2.3 Connecting the components clean the surface again with Cleaner (WARNING: then no longer touch areas) and let the clean dry for about 10 minutes. Install the control unit and the set-top box is not inside the vehicle in the region of an 6.

  • Seite 14: The Control Unit

    2. Installation 2. Installation 2.4 The contron unit 2.5 Selecting the location Front view of the control unit Direct Broadcast Service (DBS) satellites broadcast audio, video and data information from satellites located 22 miles in space. A receiving station, such as the antenna, should include a dish and satellite receiver to receive the signals and process them for use by Satellite Select On / Off switsch...

  • Seite 15: Startup And Operation

    After a successful search, the receiver is assured by the antenna. LNB position 4. The Shipman has a tracking function, which allows to receive even while driving a per- manent signal. This is fully automatic and requires no adjustments to the equipment.

  • Seite 16: Troubleshooting

    • Make sure that the settings of the set-top box to LNB voltage is switched on. This is indicated by the green LED on the control unit (LED green = LNB voltage present). • Only Shipman (without AutoSkew) If the antenna has not found satellites, check the Skew settings for the satellite at your location.

  • Seite 17: Firmware Update

    5. Firmware Update 5. Firmware Update Update process: When the frequency is switched off, on which the antenna idendifiziert the satellite, you must update the firmware of the control unit. 1. Turn off the controller. The current firmware version of the control unit, you can read on the bottom of the screen in the first 3 seconds after switching on.

  • Seite 18: Declaration Of Conformity

    Temperature range ........... -25° C to + 70° C Power supply ............12 VDC @ 5 A Weight ..............9 kg (Shipman) / 12 kg (Shipman GPS/AS) Dimensions dish ..........460 x 320 mm (W / H) Dimensions antenna ........670 x 400 mm (Ø / H) Dimensions control unit .......
  • Seite 19 Status: 3.0 May 2015 // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
