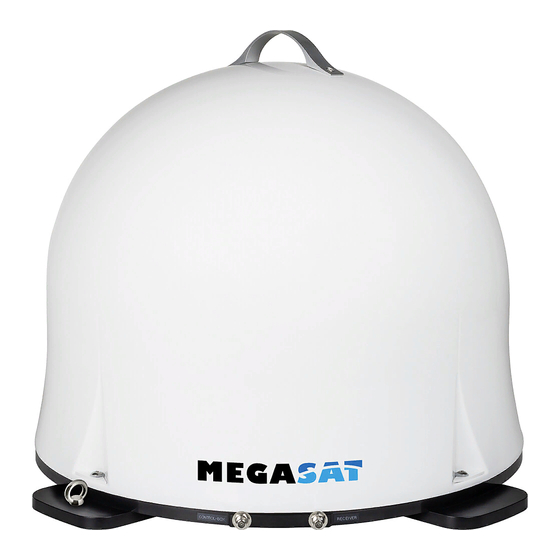

  • Seite 1 Campingman Portable 3 Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Einführung 1.1 Sicherheitshinweise ..............03 1.2 Lieferumfang ................03 1.3 Systemkomponenten ..............04 2. Installation 2.1 Anschluss der Komponenten ..........05 2.2 Das Steuergerät ................06 2.3 Satellitenübertragung .............07 3. Satellitensuche mit dem Steuergerät 3.1 Bezeichnung der jeweiligen LEDs und Tasten ....08 3.2 Satellitensuche................09 4.

  • Seite 3: Einführung

    ƒ Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsmaterialien spielen, es besteht Erstickungsgefahr. 1.2 Lieferumfang ƒ 1x Campingman Portable 3 ƒ 1x Steuergerät inkl. Stromkabel ƒ 1x Koaxialkabel (1 m) ƒ 2x Koaxialkabel (10 m) ƒ 1x Bedienungsanleitung...

  • Seite 4: Systemkomponenten

    1. Einführung 1.3 Systemkomponenten Öffnen Sie den Karton und entnehmen Sie das Steuergerät, die Anschlusska- bel und das Verpackungsmaterial. Heben Sie die Antenne gerade nach oben aus dem Karton. Stellen Sie die Anlage niemals auf den Kopf! Mit dieser Metallöse kann die Antenne gegen Diebstahl gesichert werden.

  • Seite 5: Installation

    2. Installation 2.1 Anschluss der Komponenten Montieren Sie das Steuergerät und den Satelliten Receiver im Fahrzeuginne- ren nicht im Bereich eines Airbags. Achten Sie auf eine sorgfältige Verlegung der Kabel, um Kurzschlüsse zu vermeiden. Achten Sie hierbei auch auf schon vorhandene Kabel.

  • Seite 6: Das Steuergerät

    2. Installation 2.2 Das Steuergerät Standby-Taste Aktueller Satellit Satellitenauswahl Bestätigung Status-LEDs Grundposition (Keine Funktion) Anschluss für externes Anschluss zur Antenne Netzteil (optional) Anschluss zum Stromversorgung TV / Receiver (12 Volt) Achtung: Schließen Sie das Steuergerät immer über eine mit 7 Ampere abgesicherte und mind.

  • Seite 7: Satellitenübertragung

    2. Installation 2.3 Satellitenübertragung Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satel- liten aus, der sich in 35.000 km Höhe über der Erde befindet. Mit einer Emp- fangsstation wie der Antenne und einem Satelliten Receiver werden die Signa- le vom Satelliten empfangen und verarbeitet.

  • Seite 8: Satellitensuche Mit Dem Steuergerät

    3. Satellitensuche mit dem Steuergerät 3.1 Bezeichnung der jeweiligen LEDs und Tasten Such-LED Satelliten-LED Blinkt während der Satelliten-Suche Astra 4 (4° Ost) Empfangs-LED Satelliten-LED Leuchtet bei gefundenem Satelliten Hotbird (13° Ost) Error-LED Satelliten-LED Leuchtet bei einer Fehlfunktion Hispasat (30° West) Bluetooth-LED Satelliten-LED Leuchtet bei Verbindung...

  • Seite 9: Satellitensuche

    3. Satellitensuche mit dem Steuergerät 3.2 Satellitensuche Schalten Sie das Steuergerät an der Standby-Taste ein. Die Such-LED blinkt während des Suchvorgangs grün. Die Satelliten-LED des zuletzt vewendeten Satelliten blinkt grün. Um den Satelliten zu wechseln, müssen Sie innerhalb von ca. 3-5 Sek., während die LEDs blinken, den Satelliten mit den Pfeiltasten wechseln.

  • Seite 10: Mobil-App Zur Steuerung Der Antenne

    Steuergerät können vorgenommen werden. Die App ist kostenlos im App Store (iOS) oder im Google Play Store (Android) erhältlich. Suchen Sie im jeweiligen Store nach dem Namen „Megasat“. Hinweis: Achten Sie darauf, dass Bluetooth im Mobilgerät aktivert ist und ®...

  • Seite 11: Bluetooth ® -Verbindung Trennen

    4. Mobil-App zur Steuerung der Antenne 3. Auf der Hauptoberfläche der App gibt es nun verschiedene Optionen: Firmware-Update der Antenne CAMPINGMAN PORTABLE 3 Satelliten wechseln Bluetooth -Verbindung trennen ® DEUTSCH...

  • Seite 12: Firmware-Update Der Antenne

    4. Mobil-App zur Steuerung der Antenne 4.2 Firmware-Update der Antenne 1. Tippen Sie auf die Schaltfläche, um das Update-Menü zu öffnen. CAMPINGMAN PORTABLE 3 2. Die App prüft, ob aktuell eine neuere Version der Firmware verfügbar ist: Reading data from server...

  • Seite 13: Satellit Wechseln

    4. Mobil-App zur Steuerung der Antenne 4.3 Satellit wechseln 1. Tippen Sie auf die Schaltfläche um die Satelliten-Liste zu öffnen. 2. Wählen Sie den gewünschten Satelliten aus. Nach ca. 3-5 Se- kunden wird dieser automatisch gesucht. AS1 Astra 1 (19,2° Ost) AS2 Astra 2 (28,2°...

  • Seite 14: Fehlerbehebung

    5. Fehlerbehebung Kein Satellitensignal Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten befinden, führen zu einem Verlust des Signals. Wenn das Satellitensi- gnal durch schwere Wetterbedingungen verloren geht, wird das laufende Pro- gramm des Fernsehers bzw. Receivers unterbrochen (das Bild wird verpixeln, einfrieren oder verschwinden).

  • Seite 15: Ausleuchtzone

    6. Ausleuchtzone Astra 1 Hotbird Hinweis: In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen. DEUTSCH...

  • Seite 16: Technische Details

    7. Technische Details Antennen-Typ Parabolantenne Anzahl der Teilnehmer LNB-Typ Universal Twin-LNB Frequenzband Ku-Band Frequenzbereich 10.7 GHz bis 12.75 GHz LNB-Verstärkung 31 dBi Empfangsleistung 51 dBW Polarisation Vertikal / Horizontal Motorsteuerung 2-Achsen DC-Motor Neigungswinkel 0° bis 90° Suchwinkel 360° Drehgeschwindigkeit 50° pro Sekunde Temperaturbereich -20° C bis +70° C Spannungsversorgung 12 V DC @ 5 Ampere Abmessungen Spiegel...

  • Seite 17: Konformitätsinformation

    Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU (LVD) und 2014/53/EU (RED) befindet: Megasat Campingman Portable 3 (Artikel-Nr. 1500191) Die Konformitätserklärung zu diesen Produkt liegt der Firma vor: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer...

  • Seite 18: Produktregistrierung

    PRODUKTREGISTRIERUNG Mit der Registrierung Ihres Megasat-Produkts haben Sie Zugriff auf unsere automatischen E-Mail-Benachrichtigungen. Falls ihr Produkt eine neue Firmware benötigt, werden Sie per E-Mail benachrichtigt. Für die Registrierung besuchen Sie bitte unsere Homepage www.megasat.tv Das Formular finden Sie unter Support a Produktregistrierung Version: 1.0 (August 2020)
  • Seite 19 Campingman Portable 3 user manual...
  • Seite 20 Content 1. Introduction 1.1 Safety Information ..............03 1.2 Delivery ..................03 1.3 System components ..............04 2. Installation 2.1 Connection of the components ...........05 2.2 The control unit ................06 2.3 Satellite transmission ..............07 3. Satellite search with the control unit 3.1 Description of the respective LEDs and keys ....08 3.2 Satellite search................09 4.

  • Seite 21: Introduction

    ƒ Do not let children play with foils or other packaging materials, there is a danger of suffocation. 1.2 Delivery ƒ 1x Campingman Portable 3 ƒ 1x Control unit incl. powercable ƒ 1x Coax cable (1 m) ƒ 2x Coax cable (10 m) ƒ...

  • Seite 22: System Components

    1. Introduction 1.3 System components Open box and remove the control unit, cables and packing material. Lift the antenna straight up out of the box. Never place the system upside down! With this metal eyelet, you can secure the antenna against stealing.

  • Seite 23: Installation

    2. Installation 2.1 Connection of the components Install the control unit and the set-top box is not inside the vehicle in the region of an airbag. Maintain a careful installation of the cable in order to avoid short circuits. Pay attention also to existing cables. Connect the antenna as shown in the illustration below: Television 2 12 V DC 5 A...

  • Seite 24: Control Unit

    2. Installation 2.2 Control unit Standby Current satellite Satellite selection Confirmation Status LEDs Home position (no function) Connection Connection for external for antenna power supply (optional) Connection to Power supply TV / set-top box (12 Volt) Warning: Always connect the control unit via a 7 ampere fused cable of at least 2.5 mm²...

  • Seite 25: Satellite Broadcasting

    2. Installation 2.3 Satellite broadcasting Direct Broadcast Service (DBS) satellites broadcast audio, video and data infor- mation from satellites located 22.000 miles in space. A receiving station, such as the antenna, should include a dish and satellite receiver to receive the signals and process them for use by the consumer audio and video equipment.

  • Seite 26: Satellite Search With The Control Unit

    3. Satellite search with the control unit 3.1 Designation of the respective LEDs and keys Search-LED Satellite-LED Flashing during satellite search Astra 4 (4° East) Reception-LED Satellite-LED Lights up when a satellite is found Hotbird (13° East) Error-LED Satellite-LED Lights up in case of a malfunction Hispasat (30°...

  • Seite 27: Satellite Search

    3. Satellite search with the control unit 3.2 Satellite search Switch the control unit on at the standby button. The search LED flashes green during the search process. The satellite LED of the last used satellite flashes green. To change the satellite, you must change the satellite with the arrow keys within approx.

  • Seite 28: Connecting The Control Unit To The Mobile Device

    The app is available free of charge from the App Store (iOS) or the Google Play Store (Android). Search for the name „Megasat“ in the respective store. Note: Make sure that Bluetooth is activated on the mobile device and that ®...

  • Seite 29: Firmware Update Of The Antenna

    4. Mobile App to control the antenna 3. On the main interface of the app there are now various options: Firmware update of the antenna CAMPINGMAN PORTABLE 3 Change satellites Disconnect Bluetooth connection ® ENGLISH...
  • Seite 30 4. Mobile App to control the antenna 4.2 Firmware Update of the Antenna 1. Tap the button to open the up- date menu. CAMPINGMAN PORTABLE 3 2. The app checks whether a newer version of the firmware is currently available: Reading data from server...
  • Seite 31 4. Mobile App to control the antenna 4.3 Change satellite 1. Tap on the button to open the satellite list. 2. Select the desired satellite. After approx. 3-5 seconds the satellite will be searched automatically. AS1 Astra 1 (19,2° East) AS2 Astra 2 (28,2°...

  • Seite 32: Troubleshooting

    5. Troubleshooting No satellite signal Objects such as trees, bridges and large houses located at the satellite‘s angle of incidence cause the signal to be lost. If the satellite signal is lost due to severe weather conditions, the current program of the TV or receiver will be interrup- ted (the picture will pixelate, freeze or disappear).

  • Seite 33: Footprint

    6. Footprint Astra 1 Hotbird Note: In the outlying areas of the footprint there may be interference. ENGLISH...

  • Seite 34: Specifications

    7. Specifications Antenna type Parabolic antenna User LNB type Universal Twin LNB Frequency band Ku Band Frequency range 10.7 GHz to 12.75 GHz LNB gain 31 dBi Received power 51 dBW Polarization Vertical / Horizontal Motor control 2-axis DC motor Tilt angle 0° to 90° Search angle 360°...

  • Seite 35: Conformity Information

    Conformity information Hereby, Megasat Werke GmbH declares that the following product is in com- pliance with the essential requirements and other relevant provisions of direc- tives 2014/30/EU (EMC), 2014/35/EU (LVD) and 2014/53/EU (RED): Megasat Campingman Portable 3 (Art-No. 1500191) The declaration of conformity for this product is located at the company: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer...

  • Seite 36: Product Registration

    PRODUCT REGISTRATION Registering your Megasat product gives you access to our automatic e-mail notifications. If your product requires new firmware, you will be notified by e-mail. To register, please visit our homepage www.megasat.tv You can find the form under Support a Product registration Version: 1.0 (August 2020)
  • Seite 37 Campingman Portable 3 Mode d’emploi...
  • Seite 38 Sommaire 1. Introduction 1.1 Consignes de sécurité ..............03 1.2 Volume de livraison ................03 1.3 Composants de système ..............04 2. Installation 2.1 Raccordement des composants ...........05 2.2 L’appareil de commande ..............06 2.3 Diffusion par satellite ...............07 3. Recherche par satellite avec l‘unité de contrôle 3.1 Désignation des LED et des touches respectives .....08 3.2 Recherche par satellite ..............09 4.

  • Seite 39: Introduction

    ƒ Ne laissez pas les enfants jouer avec des feuilles ou d‘autres matériaux d‘em- ballage, il y a danger de suffocation. 1.2 Volume de livraison ƒ 1x Campingman Portable 3 ƒ 1x Appareil de commande (câble électrique inclus) ƒ 1x Câble coaxial (1 m) ƒ...

  • Seite 40: Composants De Système

    1. Introduction 1.3 Composants de système Ouvrez le carton et prenez l’appareil de commande, les câbles de raccorde- ment ainsi que le matériau d’emballage. Retirez l’antenne de l’emballage vers le haut. Ne retournez jamais l’appareil! Prémunissez votre antenne contre le vol avec cet œillet métallique.

  • Seite 41: Installation

    2. Installation 2.1 Raccordement des composants Ne montez pas l’appareil de commande et le récepteur satellite dans la zone d’un airbag dans l’intérieur de votre véhicule. Faites attention à la pose correc- te des câbles afin d’éviter des court-circuits. Veuillez faire également attention s’il y a déjà...

  • Seite 42: L'appareil De Commande

    2. Installation 2.2 L’appareil de commande Bouton de veille Satellite actuel Sélection des satellites Confirmer LED d‘état Position de base (aucune fonction) Raccordement Connexion pour l‘alimentation pour l‘antenne électrique externe (facultatif) Raccordement Alimentation de courant pour le récepteur (12 Volt) Attention: Toujours connecter l‘unité de commande par un câble de 7 ampères avec fusible et d‘une épaisseur minimale de 2,5 mm².

  • Seite 43: Diffusion Par Satellite

    2. Installation 2.3 Diffusion par satellite Direct Broadcast Service (DBS) diffuse des fichiers audio, vidéos et données par satellite qui se trouve 35.000 km au-dessus de la terre. Les signaux du satellite sont reçus et traités par un poste récepteur comme l’antenne et un récepteur satellite.

  • Seite 44: Recherche Par Satellite Avec L'unité De Contrôle

    3. Recherche par satellite avec l‘unité de contrôle 3.1 Désignation des LED et des touches respectives LED de recherche Satellite LED Clignotement lors d‘ u ne recherche par satellite Astra 4 (4° Est) Recevoir le LED Satellite LED S‘allume lorsqu‘un satellite est trouvé Hotbird (13°...

  • Seite 45: Recherche Par Satellite

    3. Recherche par satellite avec l‘unité de contrôle 3.2 Recherche par satellite Allumez l‘unité de commande en appuyant sur le bouton de veille. La LED de recherche clignote en vert pendant le processus de re- cherche. La LED du dernier satellite utilisé clignote en vert. Pour changer de satellite, vous devez changer de satellite à...

  • Seite 46: Application Mobile Pour Contrôler L'antenne

    Les futures mises à jour du microlo- giciel de l‘unité de contrôle peuvent également être effectuées. L‘application est disponible gratuitement sur l‘App Store (iOS) ou le Google Play Store (Android). Cherchez le nom „Megasat“ dans le magasin correspondant. Remarque: Make sure that Bluetooth is activated in the mobile device and ®...
  • Seite 47 4. Application mobile pour contrôler l‘antenne 3. Sur l‘interface principale de l‘application, il y a maintenant plusieurs options: Mise à jour du firmware de l‘antenne CAMPINGMAN PORTABLE 3 Changer de satellite Déconnecter la connexion Bluetooth ® FRANÇAIS...

  • Seite 48: Mise À Jour Du Micrologiciel De L'antenne

    4. Application mobile pour contrôler l‘antenne 4.2 Mise à jour du micrologiciel de l‘antenne 1. Appuyez sur le bouton pour ouvrir le menu de mise à jour. CAMPINGMAN PORTABLE 3 2. L‘application vérifie si une version plus récente du micrologiciel est actuellement disponible: Reading data from server...

  • Seite 49: Changer De Satellite

    4. Application mobile pour contrôler l‘antenne 4.3 Changer de satellite 1. Tapez sur le bouton pour ouvrir la liste des satellites. 2. Sélectionnez le satellite souhaité. Après environ 3 à 5 secondes, le satellite sera automatiquement recherché. AS1 Astra 1 (19,2° Est) AS2 Astra 2 (28,2°...

  • Seite 50: Dépannage

    5. Dépannage Pas de signal satellite Les objets tels que les arbres, les ponts et les grandes maisons situés à l‘angle d‘incidence du satellite provoquent la perte du signal. Si le signal satellite est perdu en raison de conditions météorologiques difficiles, le programme en cours du téléviseur ou du récepteur sera interrompu (l‘image se pixellisera, se figera ou disparaîtra).

  • Seite 51: Zone De Couverture

    6. Zone de couverture Astra 1 Hotbird Remarque: Dans les zones périphériques de la zone de couverture, des perturbations de la réception peuvent se produire. FRANÇAIS...

  • Seite 52: Spécifications Techniques

    7. Spécifications techniques Antenne parabolique Type d’antenne Nombre de participants Universal Twin LNB Typ de LNB Bande Ku Bande de fréquence 10.7 GHz à 12.75 GHz Gamme de fréquence 31 dBi Amplification du LNB 51 dBW Puissance de réception Vertikal / Horizontal Polarisation Moteur DC à 2 axes Moteur 0°...

  • Seite 53: Informations Sur La Conformité

    Informations sur la conformité Par la présente, Megasat Werke GmbH déclare que les appareils suivants sont conformes aux exigences essentielles et aux autres dispositions pertinentes des Directives 2014/30/EU (EMV), 2014/35/EU (LVD) et 2014/53/EU (RED): Megasat Campingman Portable 3 (Numéro d’article: 1500191) La déclaration de conformité...
  • Seite 56 ENREGISTREMENT DES PRODUITS L‘enregistrement de votre produit Megasat vous donne accès à nos notifications automatiques par e-mail. Si votre produit néces- site un nouveau firmware, vous en serez informé par e-mail. Pour l‘inscription, veuillez visiter notre page d‘accueil www.megasat.tv Vous trouverez le formulaire sous Soutien a enregistrement du produit Version: 1.0 (Août 2020)
