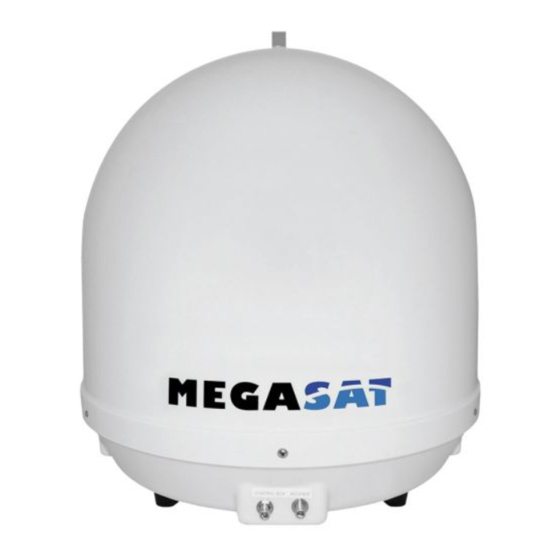

Megasat 1500059 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Megasat Anleitungen
  4. Antennen
  5. 1500059
  6. Bedienungsanleitung

Megasat 1500059 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 1500059:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Campingman Portable
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Megasat 1500059

Inhaltszusammenfassung für Megasat 1500059

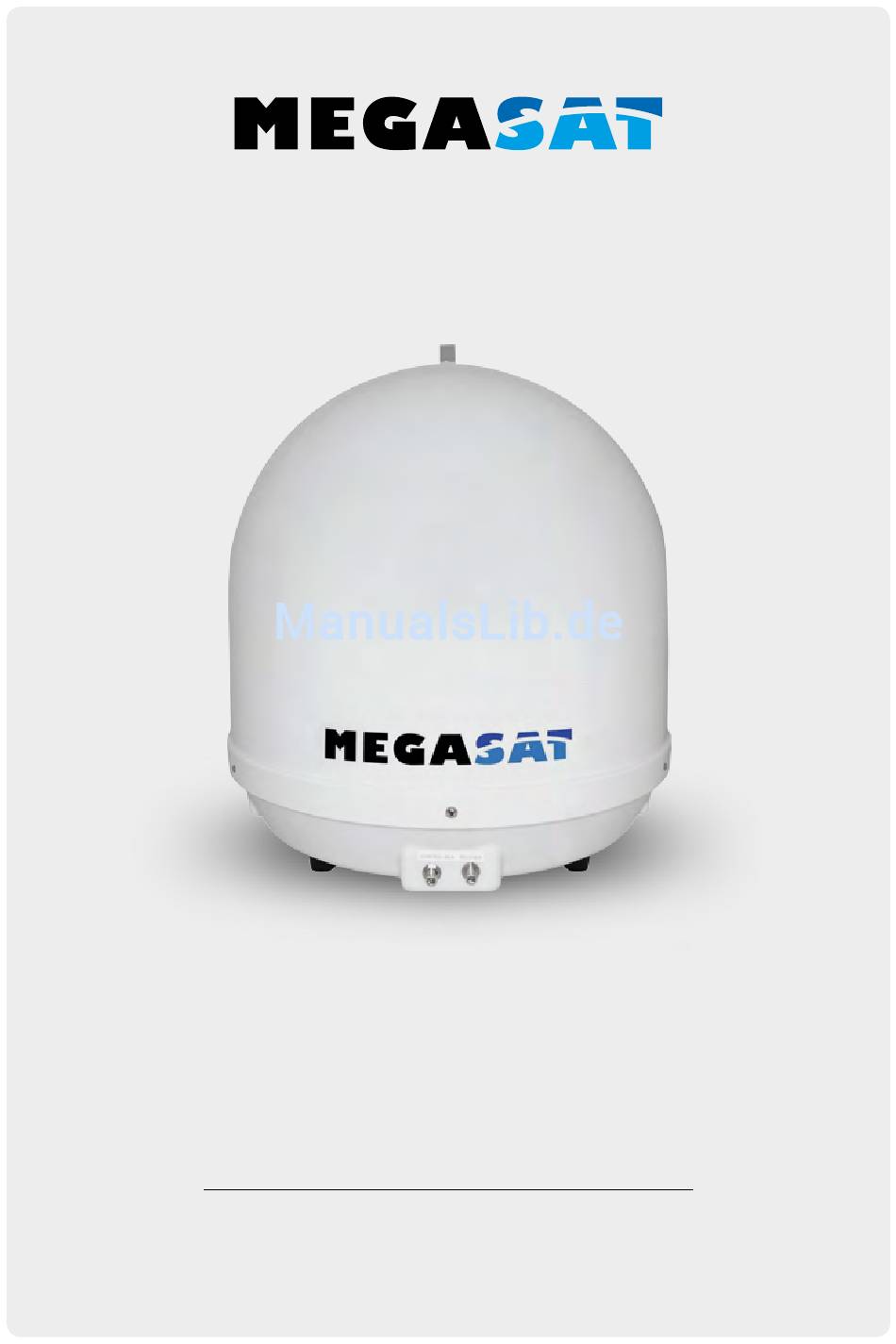

  • Seite 1 Campingman Portable Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Einführung 1.1 Sicherheitshinweise ............03 1.2 Kurzbeschreibung ............03 1.3 Lieferumfang ............... 03 1.4 Systemkomponenten ............ 04 2. Installation 2.1 Anschluss der Komponenten........05 2.2 Das Steuergerät..............06 2.3 Satellitenübertragung ............ 07 2.4 Inbetriebnahme und Bedienung ......08 3.

  • Seite 3: Einführung

    1. Einführung 1.1 Sicherheitshinweise Vorsicht - Unsachgemäße Handhabung kann zu schweren Schäden an diesem Gerät führen. Diese Person kann auch für daraus resultierende wei- tere Schäden am Gerät verantwortlich gemacht werden. Hinweis – Lesen Sie das Benutzerhandbuch sorgfältig durch bevor Sie mit der Installation beginnen.

  • Seite 4: Systemkomponenten

    1. Einführung 1.4 Systemkomponenten Öffnen Sie die Box und entnehmen Sie das Steuergerät, die Anschlusskabel und das Verpackungsmaterial. Heben Sie die Antenne gerade nach oben aus der Verpackung. Stellen Sie die Anlage niemals auf den Kopf! Mit dieser Metallöse kann der Campingman Portable gegen Diebstahl gesichert werden.

  • Seite 5: Installation

    2. Installation 2.1 Anschluss der Komponenten Montieren Sie das Steuergerät und den Satelliten Receiver im Fahrzeuginneren nicht im Bereich eines Airbags. Achten Sie auf eine sorgfältige Verlegung der Kabel, um Kurz- schlüsse zu vermeiden. Achten Sie hierbei auch auf schon vorhandene Kabel. Schließen Sie die Antenne wie auf der Abbildung dargestellt an: Information: Die Antenne muss nicht...

  • Seite 6: Das Steuergerät

    2. Installation 2.2 Das Steuergerät Satellitenauswahl Hauptschalter Display (hoch / runter) Bestätigung USB Anschluss zur LED Anzeigen Grundposition Aktualisierung der Firmware (PWR = Power) (Keine Funktion) (SEARCH = Suche) (STOW = Keine Funktion) (ERR = Fehlfunktion) Anschluss zur Antenne Anschluss Anschluss Stromversorgung zum Receiver...

  • Seite 7: Satellitenübertragung

    2. Installation 2.3 Satellitenübertragung Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der sich in 35.000 km Höhe über der Erde befindet. Mit einer Empfangsstation wie die Antenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verar- beitet.

  • Seite 8: Inbetriebnahme Und Bedienung

    2. Installation 2.4 Inbetriebnahme und Bedienung 1. Schalten Sie das Steuergerät am Hauptschalter ein. Die grüne LED-Anzeige (PWR) am Steuergerät leuchtet auf - der Bootvorgang startet. 2. Nach dem Bootvorgang werden die vorinstallierten Satelliten im Display angezeigt. Wählen Sie innerhalb von 2 Sekunden den gewünschten Satelliten mit den Satel- litenauswahltasten (hoch/runter).

  • Seite 9: Aktualisierung Der Firmware

    Von Zeit zu Zeit kommt es vor, dass die Firmware des Steuergerätes aktualisiert werden muss (z. B. bei einer Frequenzänderung des Satellitenbetreibers oder allgemeine Verbes- serung des Steuergerätes). Die aktuelle Firmware finden Sie auf unserer Homepage www.megasat.tv Updatevorgang 1. Kopieren Sie die Firmware-Datei auf einen ge- eigneten USB Stick.

  • Seite 10: Fehlerbehebung

    4. Fehlerbehebung Kein Satellitensignal Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelli- ten befinden, führen zu einem Verlust des Signals. Wenn das Satellitensignal durch schwere Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet (das Bild wird einfrieren, bzw. verschwin- den).

  • Seite 11: Ausleuchtzone

    5. Ausleuchtzone Hinweis: In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen. DEUTSCH...

  • Seite 12: Technische Details

    6. Technische Details Antennen Typ Parabolantenne Anzahl der Teilnehmer LNB Typ Universal Twin LNB Frequenzband Ku Band Frequenzbereich 10.7 GHz bis 12.75 GHz Spiegeldurchmesser 380 mm LNB Verstärkung 31 dBi Empfangsleistung 51 dBW Polarisation Vertikal / Horizontal Motorsteuerung 2-Achsen DC Motor Neigungswinkel 0°...

  • Seite 13: Auszug Aus Der Konformitätserklärung

    Auszug aus der Konformitätserklärung Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie EC EMC Directive 2004/108/EC befindet: Megasat Campingman Portable (Artikel-Nr. 1500059) Die Konformitätserklärung zu diesen Produkten liegt der Firma vor:...
  • Seite 14 Version: 3.1 (Mai 2016) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Seite 15 Campingman Portable User manual...
  • Seite 16 Contents 1. Introduction 1.1 Safety Information ............03 1.2 Short description .............. 03 1.3 Delivery ................... 03 1.4 System Components ............04 2. Installation 2.1 Connection of the Components ......05 2.2 Control unit................06 2.3 Satellite broadcasting ............. 07 2.4 Start up and operation ..........

  • Seite 17: Introduction

    1. Introduction 1.1 Safety Information Caution - Improper handling by unqualified personnel can cause serious damage to this equipment. Unqualified personnel who tamper with this equipment may be held liable for any resultant damage to the equipment. Note – Before you begin, carefully read each of the procedures in this ma- nual.

  • Seite 18: System Components

    1. Introduction 1.4 System Components Open box and remove the control unit, cables and packing material. Lift the antenna straight up out of the box. Never place the system upside down! With this metal eyelet, you can secure the Campingman Portable against stealing.

  • Seite 19: Installation

    2. Installation 2.1 Connection of the Components Install the control unit and the set-top box is not inside the vehicle in the region of an airbag. Maintain a careful installation of the cable in order to avoid short circuits. Pay attention also to existing cables.
  • Seite 20 2. Installation 2.2 Control unit Satellite selection Main power Display (up / down) Confirm USB connection for LED displays Home position Firmware Update (PWR = Power) (no function) (SEARCH = Searc) (STOW = no function) (ERR = Error) Connection for antenna Connection Port for Power supply...

  • Seite 21: Satellite Broadcasting

    2. Installation 2.3 Satellite broadcasting Direct Broadcast Service (DBS) satellites broadcast audio, video and data information from satellites located 22.000 miles in space. A receiving station, such as the antenna, should include a dish and satellite receiver to receive the signals and process them for use by the consumer audio and video equipment.

  • Seite 22: Start Up And Operation

    2. Installation 2.4 Start up and operation 1. Turn on the control unit at the main switch. The green LED (PWR) on the control unit lights up - the boot process starts. 2. After booting the pre-installed satellites are displayed. Choose within 2 seconds the desired satellite with the satellite selection buttons (up / down).

  • Seite 23: Firmware Update

    From time to time it happens that the firmware of the controller needs to be updated (eg. change a frequency of the satellite operator or general improvement of the control unit). You can find the latest firmware from our homepage www.megasat.tv Update procedure 1.

  • Seite 24: Troubleshooting

    4. Troubleshooting No Signal Objects such as trees, bridges, and large buildings, which are located in the angle of the satellite will lead to a loss of the signal. If the satellite signal is lost through severe weather conditions, the current program of the receiver is stopped (the image freeze, or disappear).

  • Seite 25: Footprint

    5. Footprint Note: In the outlying areas of the footprint there may be interference. ENGLISH...

  • Seite 26: Specifications

    6. Specifications Antenna type Parabol antenna User LNB type Universal Twin LNB Frequency band Ku Band Frequency range 10.7 GHz to 12.75 GHz Dish diameter 380 mm LNB gain 31 dBi Received power 51 dBW Polarization Vertical / Horizontal Motor control 2-Axis DC motor Tilt angle 0°...

  • Seite 27: Excerpt From The Declaration Of Conformity

    Excerpt from the Declaration of Conformity Hereby declare the company Megasat Werke GmbH that the following devices is in compliance with the essential requirements and other relevant provisions of Directive Council EC EMC Directive 2004/108/EC: Megasat Campingman Portable (Article-No. 1500059) The Declaration of Conformity for these products is located at the company: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer...
  • Seite 28 Version: 3.1 (May 2016) // Technical changes, misprint and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Seite 29 Campingman Portable Mode d’emploi...
  • Seite 30 Sommaire 1. Introduction 1.1 Consignes de sécurité ..........03 1.2 Brève description .............. 03 1.3 Volume de livraison ............03 1.4 Composants de système ..........04 2. Installation 2.1 Raccordement des composants ......05 2.2 L’appareil de commande ..........06 2.3 Diffusion par satellite ............

  • Seite 31: Introduction

    1. Introduction 1.1 Consignes de sécurité Attention - Une mauvaise manipulation peut endommager cet appareil gravement. Cette personne peut également être tenu responsable pour autres dégâts qui sont le résultat de cette mauvaise manipulation. Remarque – Veuillez lire soigneusement le manuel d’utilisation avant de com- mencer l’installation.

  • Seite 32: Composants De Système

    1. Introduction 1.4 Composants de système Ouvrez le carton et prenez l’appareil de commande, les câbles de raccordement ainsi que le matériau d’emballage. Retirez l’antenne de l’emballage vers le haut. Ne retournez jamais l’appareil! Prémunissez votre Campingman Portable contre le vol avec cet œillet métallique.

  • Seite 33: Installation

    2. Installation 2.1 Raccordement des composants Ne montez pas l’appareil de commande et le récepteur satellite dans la zone d’un airbag dans l’intérieur de votre véhicule. Faites attention à la pose correcte des câbles afin d’évi- ter des court-circuits. Veuillez faire également attention s’il y a déjà des câbles raccordés. Raccordez l’antenne comme montré...

  • Seite 34: L'appareil De Commande

    2. Installation 2.2 L’appareil de commande Interrupteur Sélcetion d’un satellite principal Ecran (haut / bas) Confirmer Port USB pour la mise Afficher la DEL Position de base à jour du firmware (PWR = Power) (aucune fonction) (SEARCH = Recherche) (STOW = Aucune fonction) (ERR = Erreur de fonctionnement) Raccordement pour l‘antenne...

  • Seite 35: Diffusion Par Satellite

    2. Installation 2.3 Diffusion par satellite Direct Broadcast Service (DBS) diffuse des fichiers audio, vidéos et données par satellite qui se trouve 35.000 km au-dessus de la terre. Les signaux du satellite sont reçus et traités par un poste récepteur comme l’antenne et un récepteur satellite. Le système demande une vue nette du satellite pour profiter au maximum de la réception des signaux.

  • Seite 36: Mise En Service Et Commande

    2. Installation 2.4 Mise en service et commande 1. Allumez l’appareil de commande avec l’interrupteur principal. Puis, l’indicateur à DEL vert (PWR) de l’appareil de commande est allumé – le démarrage commence. 2. Après le démarrage les satellites préinstallés sont affichés sur l’écran. Sélectionnez dans les 2 secondes le satellite désiré...

  • Seite 37: Actualisation Du Firmware

    De temps en temps le firmware de l’appareil de commande doit être actualisé (p. ex. concernant un changement de fréquence de l’opérateur satellitaire ou une amélioration générale de l’appareil de commande). Vous trouvez le firmware actuel sur notre site Internet www.megasat.tv Actualisation 1. Copiez le fichier de firmware sur une clé USB.

  • Seite 38: Dépannage

    4. Dépannage Aucun signal de satellite Des obstacles comme des arbres, des ponts et grands bâtiment, qui se trouvent dans l’angle d’incidence du satellite, induisent une perte du signal. Si le signal du satellite est perdu à cause des conditions climatiques, le programme actuel du récepteur est arrêté...

  • Seite 39: Zone De Couverture

    5. Zone de couverture Zone de couverture Remarque: Dans les zones périphériques de la zone de couverture, des perturbations de la réception peuvent se produire. FRANÇAIS...

  • Seite 40: Spécifications Techniques

    6. Spécifications techniques Type d’antenne Antenne parabolique Nombre de participants Typ de LNB Universal Twin LNB Bande de fréquence Bande Ku Gamme de fréquence 10.7 GHz bis 12.75 GHz Diamètre réflecteur 380 mm Amplification du LNB 31 dBi Puissance de réception 51 dBW Polarisation Vertical / Horizontal...

  • Seite 41: Extrait De La Déclaration De Conformité

    Extrait de la déclaration de conformité Par la présente, l’entreprise Megasat Werke GmbH déclare que l’appareil suivant est en conformité avec les exigences essentielles et les dispositions pertinentes de la directive EC EMC Directive 2004/ 108/EC: Megasat Campingman Portable (Numéro d’article: 1500059) La déclaration de conformité...
  • Seite 42 Version: 3.1 (Mai 2016) // sous réserve de modifications techniques, de fautes d’impression et d’erreurs. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
