Megasat WSTA-PT100PMS Bedienungsanleitung
Campingman portable
twin auto skew
Verwandte Anleitungen für Megasat WSTA-PT100PMS
Inhaltszusammenfassung für Megasat WSTA-PT100PMS

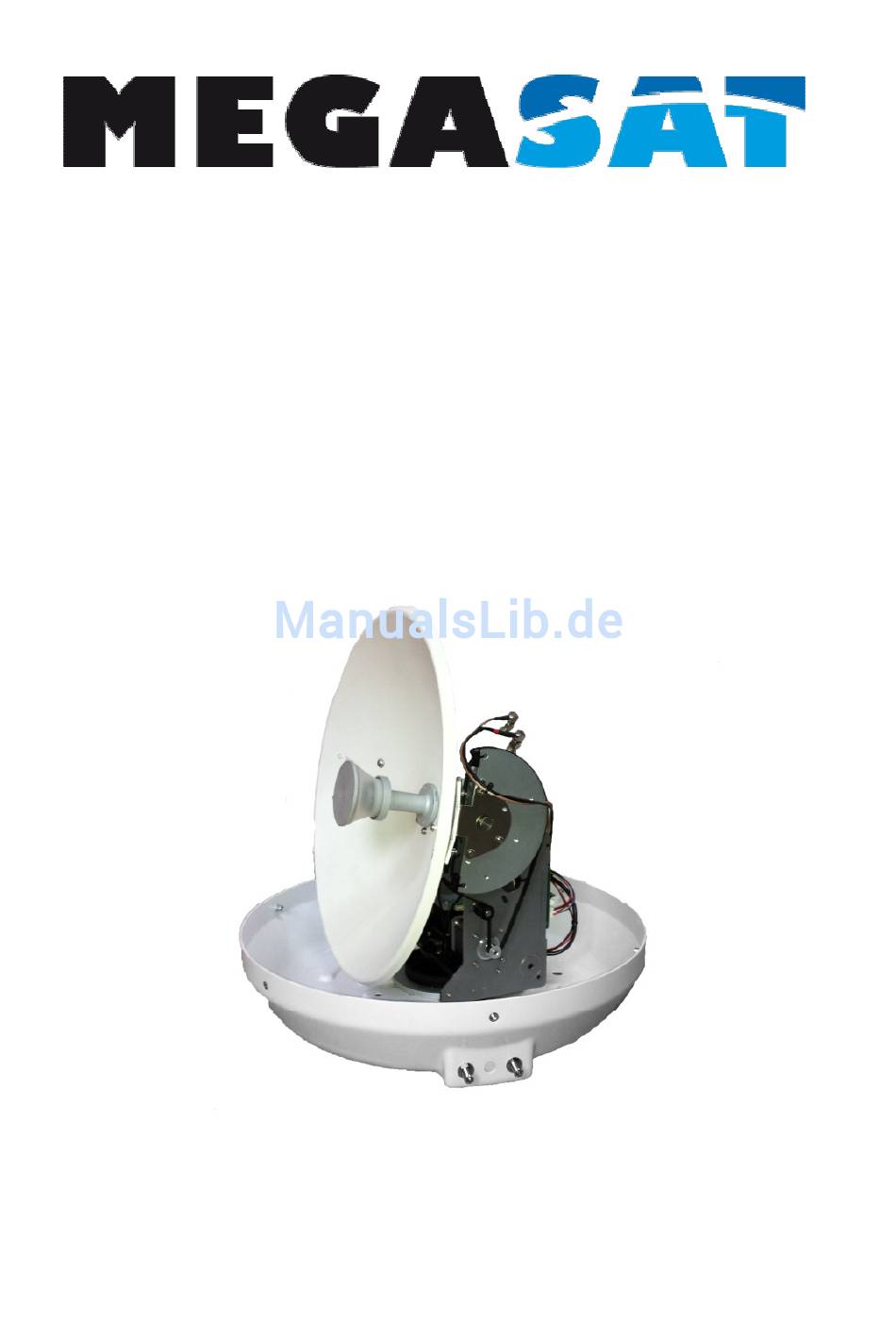

- Seite 1 Campingman Portable Twin Auto Skew WSTA-PT100PMS Bedienungsanleitung Achtung! Bitte lesen Sie diese Bedienungsanleitung, bevor Sie die Antenne installieren und in Betrieb nehmen, um Fehler bei der Montage und Handhabung zu vermeiden.
- Seite 2 Die Megasat PT100PMS ist eine voll automatische, selbst ausrichtende Satellitenantenne mit Auto Skew System für bestmöglichen europaweiten Empfang der Satelliten Astra1 , Astra2, Astra3, Astra4, Eutelsat/Hotbird, Thor, Hispasat und Türksat. Diese mobile digitale Antenne ist somit die ideale Empfangslösung für Wohnmobile, LKW, Schiff und PKW. Die Antenne einfach an einen beliebigen Ort aufstellen mit freiem Blick zur gewünschten Orbitposition...

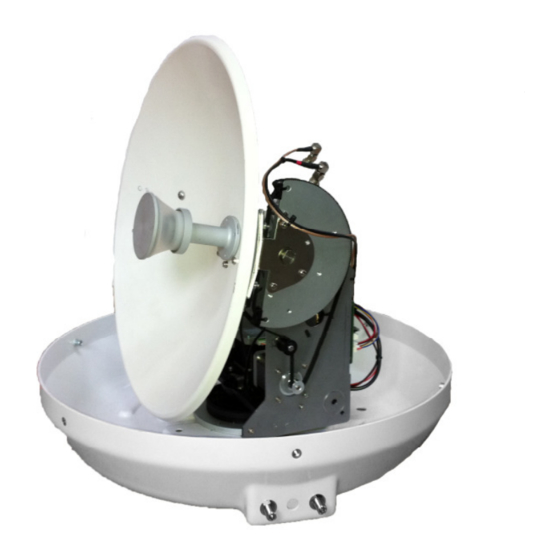

- Seite 3 Systemkomponenten Antenneneinheit Unter der mobilen außen Einheit (Kuppel) befindet sich eine 37cm Hochleistungsantenne. Das Auto Skew System und die neue Elevationstechnik von 0-90° ermöglicht bestmöglichen europaweiten Empfang. Die elegante Kunstoffhaube schütz die Antenne bestens gegen äußere Witterungseinflüsse. IDU (Steuergerät) Mit der IDU wird das Antennensystem gesteuert und mit Strom über das Antennenkabel versorgt.
- Seite 4 Anschluss Montieren Sie die Steuerbox und den Satellitenreceiver im Fahrzeuginneren nicht im Bereich eines Airbags! Achten Sie auf eine sorgfältige Verlegung der Kabel, um Kurzschlüsse zu vermeiden! Achten Sie hierbei auch auf schon vorhandene Kabel! Portable Antenne Satelliten Receiver Antenne 12VDC~24VDC Receiver oder Netzteil...
- Seite 5 Schließen Sie den Satellitenreceiver gemäß der entsprechenden Bedienungsanleitung an und verbinden Sie ihn nun mit dem kurzen Koaxial-Zwischenkabel mit der Steuerbox (Reveiver) Verbinden Sie das Stromversorgungskabel mit der Box und der Stromquelle (z.B. Fahrzeugbatterie). Das rote Kabel ist der Pluspol (+), das schwarze der Minuspol (-).
- Seite 6 Inbetriebnahme und Bedienung 1. Schalten Sie den Monitor/TV-Gerät und den Satellitenreceiver ein. Die grüne LNB Anzeige der Steuerbox leuchtet auf, sobald der Satellitenreceiver eingeschaltet ist. 2. Schalten Sie die Steuerbox ein. Die Anzeige des voreingestellten Satelliten leuchtet rot auf. Die rote Einschaltkontrolle leuchtet auf und die Anzeige des voreingestellten Satelliten beginnt zu blinken, nur in dieser Zeit können Sie einen anderen Satelliten durch drücken der weißen Taste wählen.
-
Seite 7: Mobiles Fernsehen
Mobiles Fernsehen Die Portable-Antenne wurde dafür entworfen, so effizient und so zuverlässig als möglich zu arbeiten. Die Neuentwicklung ist unter den Portablen Antennen verfügbare schnellste Satellitenerfassungssystem. Wenn die Antenne den ausgewählten Satelliten gefunden hat und die fein Abstimmung beendet ist, geht das Steuergerät in den Standby Betrieb. - Seite 8 Bedienung IDU Einschalten POWER Satellite select Taste drücken bis zum gewünschten Satelliten. SATELLITE SELECT Beim suchen des Satelliten brennt die rote LED. Power LOCK Verfolgung des Zielsatelliten POWER LOCK Satellit gefunden und verriegelt. POWER LOCK...
-
Seite 9: Falls Es Probleme Gibt
Satellitensuche fehlgeschlagen IDU erneut Einschalten. POWER Satellit wählen. SATELLITE SELECT Suchen des Satelliten (rote LED). POWER POWER POWER POWER LOCK Wenn der gewünschte Satellit nicht gefunden wird, erfolgt nach ca 2 Minuten ein erneuter Versuch. POWER LOCK 6. Falls es Probleme gibt Sind Hindernisse (Bäume Gebäude usw.) in Richtung des Satelliten? •... - Seite 10 Campingman Portable Twin Auto Skew WSTA-PT250PMS User manual...
- Seite 24 Ausleuchtzonen Footprint Astra 2N Astra 2S 49dBW 49dBW Astra 1 Hotbird 49dBW 49dBW...
- Seite 25 ASTRA4 Thor 2/3 49dBW 49dBW ASTRA 3 TURKSAT...
- Seite 27 Elevation Range 0° to 90° Azimuth Range Unlimited Tracking Rate 50°/sec Temperatur Bereich -20° to 70° Temperature Range Power 12~24VDC Megasat Industriestrasse 4a D- 97618 Niederlauer Tel. +49 (0) 9771 63567-100 Fax. +49 (0) 9771 63567-144 Homepage www.megasat.tv E-Mail: info@megasat.tv...
