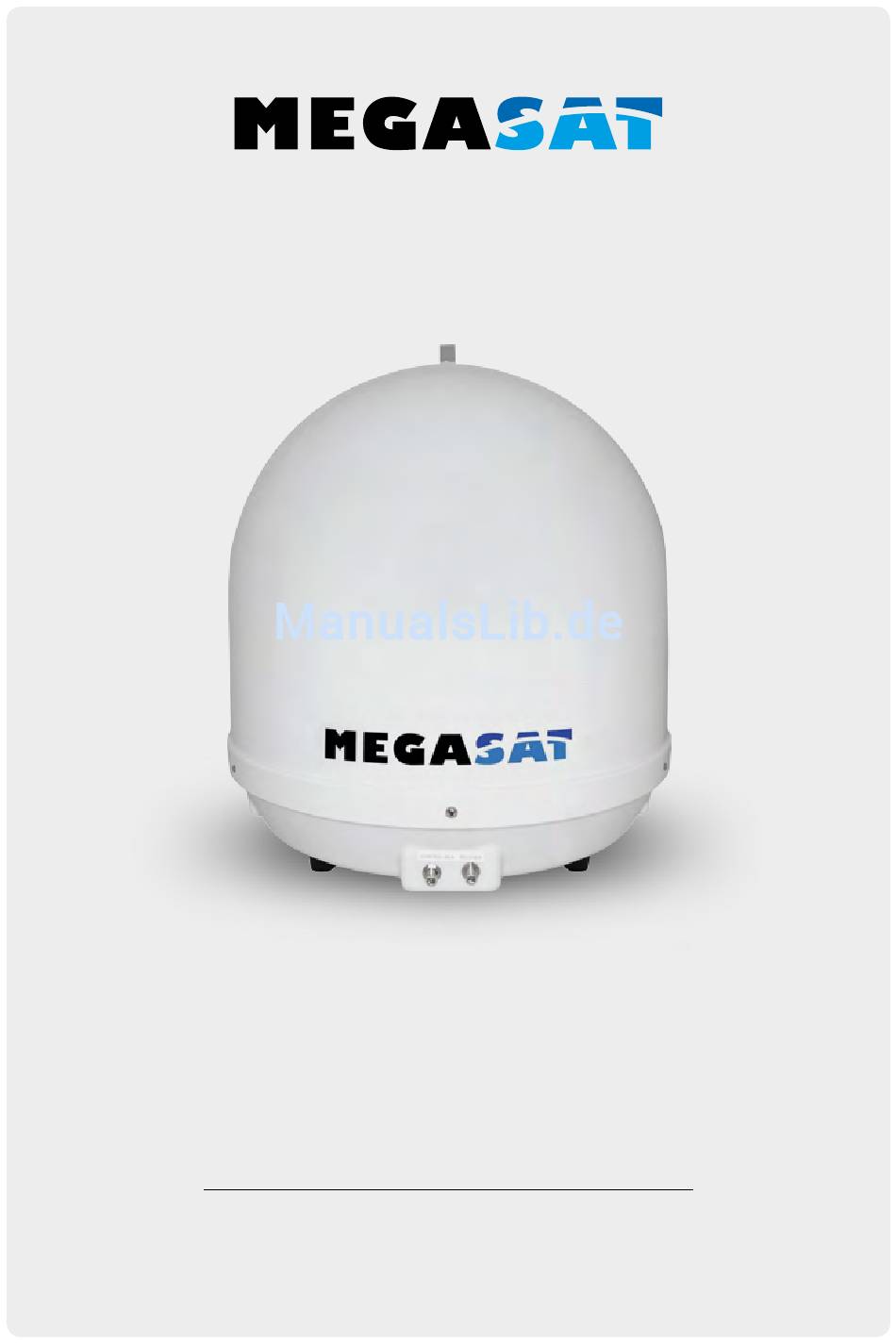

  • Seite 1 Campingman Portable Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Einführung 1.1 Sicherheitshinweise ............03 1.2 Kurzbeschreibung ............03 1.3 Lieferumfang ............... 03 1.4 Systemkomponenten ............ 04 2. Installation 2.1 Anschluss der Komponenten........05 2.2 Das Steuergerät..............06 2.3 Satellitenübertragung ............ 07 2.4 Inbetriebnahme und Bedienung ......08 3.

  • Seite 3: Einführung

    Komponenten. Vollen Komfort bietet die schnelle Satellitensuche und eine Kompatibilität mit allen digitalen, HD-fähigen Satelliten Receivern und TV Geräten. 1.3 Lieferumfang • Campingman Portable • Steuergerät inkl. Stromkabel • 2x Antennenanschlusskabel (10 m) • 1x Antennenanschlusskabel (1 m) •...

  • Seite 4: Systemkomponenten

    Verpackungsmaterial. Heben Sie die Antenne gerade nach oben aus der Verpackung. Stellen Sie die Anlage niemals auf den Kopf! Mit dieser Metallöse kann der Campingman Portable gegen Diebstahl gesichert werden. Antenneneinheit Die elegante Kunstoffhaube schütz die Antenne bestens gegen äußere Witterungseinflüsse.

  • Seite 5: Installation

    Achten Sie hierbei auch auf schon vorhandene Kabel. Schließen Sie die Antenne wie auf der Abbildung dargestellt an: Information: Die Antenne muss nicht zwingend mit zwei Receivern betrieben werden! Campingman Portable Receiver 2 Fernseher 2 12~24 V DC 5 A oder mit dem Receiver 1...

  • Seite 6: Das Steuergerät

    2. Installation 2.2 Das Steuergerät Satellitenauswahl Hauptschalter Display (hoch / runter) Bestätigung USB Anschluss zur LED Anzeigen Grundposition Aktualisierung der Firmware (PWR = Power) (Keine Funktion) (SEARCH = Suche) (STOW = Keine Funktion) (ERR = Fehlfunktion) Anschluss zur Antenne Anschluss Anschluss Stromversorgung zum Receiver...

  • Seite 7: Satellitenübertragung

    2. Installation 2.3 Satellitenübertragung Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der sich in 35.000 km Höhe über der Erde befindet. Mit einer Empfangsstation wie die Antenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verar- beitet.

  • Seite 8: Inbetriebnahme Und Bedienung

    2. Installation 2.4 Inbetriebnahme und Bedienung 1. Schalten Sie das Steuergerät am Hauptschalter ein. Die grüne LED-Anzeige (PWR) am Steuergerät leuchtet auf - der Bootvorgang startet. 2. Nach dem Bootvorgang werden die vorinstallierten Satelliten im Display angezeigt. Wählen Sie innerhalb von 2 Sekunden den gewünschten Satelliten mit den Satel- litenauswahltasten (hoch/runter).

  • Seite 9: Aktualisierung Der Firmware

    Von Zeit zu Zeit kommt es vor, dass die Firmware des Steuergerätes aktualisiert werden muss (z. B. bei einer Frequenzänderung des Satellitenbetreibers oder allgemeine Verbes- serung des Steuergerätes). Die aktuelle Firmware finden Sie auf unserer Homepage www.megasat.tv Updatevorgang 1. Kopieren Sie die Firmware-Datei auf einen ge- eigneten USB Stick.

  • Seite 10: Fehlerbehebung

    4. Fehlerbehebung Kein Satellitensignal Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelli- ten befinden, führen zu einem Verlust des Signals. Wenn das Satellitensignal durch schwere Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet (das Bild wird einfrieren, bzw. verschwin- den).

  • Seite 11: Ausleuchtzone

    5. Ausleuchtzone Hinweis: In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen. DEUTSCH...

  • Seite 12: Technische Details

    6. Technische Details Antennen Typ Parabolantenne Anzahl der Teilnehmer LNB Typ Universal Twin LNB Frequenzband Ku Band Frequenzbereich 10.7 GHz bis 12.75 GHz Spiegeldurchmesser 380 mm LNB Verstärkung 31 dBi Empfangsleistung 51 dBW Polarisation Vertikal / Horizontal Motorsteuerung 2-Achsen DC Motor Neigungswinkel 0°...

  • Seite 13: Auszug Aus Der Konformitätserklärung

    Auszug aus der Konformitätserklärung Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie EC EMC Directive 2004/108/EC befindet: Megasat Campingman Portable (Artikel-Nr. 1500059) Die Konformitätserklärung zu diesen Produkten liegt der Firma vor:...
  • Seite 14 Version: 3.1 (Mai 2016) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Seite 15 Campingman Portable User manual...
  • Seite 16 Contents 1. Introduction 1.1 Safety Information ............03 1.2 Short description .............. 03 1.3 Delivery ................... 03 1.4 System Components ............04 2. Installation 2.1 Connection of the Components ......05 2.2 Control unit................06 2.3 Satellite broadcasting ............. 07 2.4 Start up and operation ..........

  • Seite 17: Introduction

    Positioner system. The antenna has a unique combination of cutting-edge components. Fast satellite search and compatibility with all digital, HD-ready set-top boxes and TV sets are guaranteed. 1.3 Delivery • Campingman Portable • Control unit (IDU) incl. powercable • 2x antenna cable (10 m) • 1x antenna cable (1 m) •...

  • Seite 18: System Components

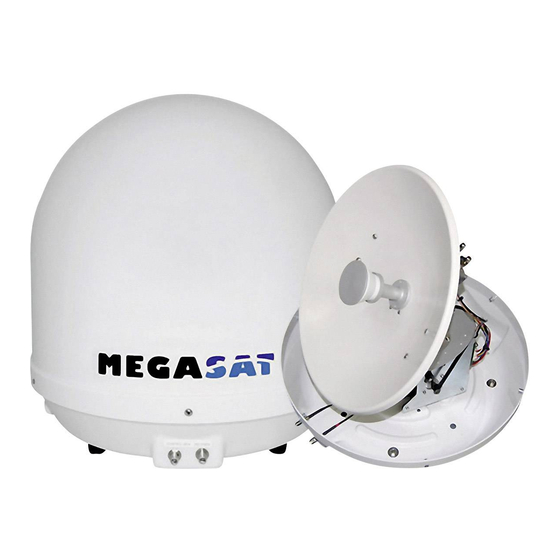

    1. Introduction 1.4 System Components Open box and remove the control unit, cables and packing material. Lift the antenna straight up out of the box. Never place the system upside down! With this metal eyelet, you can secure the Campingman Portable against stealing.

  • Seite 19: Installation

    Connect the antenna as shown in the illustration below: Information: The antenna does not need to operate with two set-top boxes mandatory! Campingman Portable Set-top box 2 Television 2 12~24 V DC 5 A or with the optional Set-top box 1...
  • Seite 20 2. Installation 2.2 Control unit Satellite selection Main power Display (up / down) Confirm USB connection for LED displays Home position Firmware Update (PWR = Power) (no function) (SEARCH = Searc) (STOW = no function) (ERR = Error) Connection for antenna Connection Port for Power supply...

  • Seite 21: Satellite Broadcasting

    2. Installation 2.3 Satellite broadcasting Direct Broadcast Service (DBS) satellites broadcast audio, video and data information from satellites located 22.000 miles in space. A receiving station, such as the antenna, should include a dish and satellite receiver to receive the signals and process them for use by the consumer audio and video equipment.

  • Seite 22: Start Up And Operation

    2. Installation 2.4 Start up and operation 1. Turn on the control unit at the main switch. The green LED (PWR) on the control unit lights up - the boot process starts. 2. After booting the pre-installed satellites are displayed. Choose within 2 seconds the desired satellite with the satellite selection buttons (up / down).

  • Seite 23: Firmware Update

    From time to time it happens that the firmware of the controller needs to be updated (eg. change a frequency of the satellite operator or general improvement of the control unit). You can find the latest firmware from our homepage www.megasat.tv Update procedure 1.

  • Seite 24: Troubleshooting

    4. Troubleshooting No Signal Objects such as trees, bridges, and large buildings, which are located in the angle of the satellite will lead to a loss of the signal. If the satellite signal is lost through severe weather conditions, the current program of the receiver is stopped (the image freeze, or disappear).

  • Seite 25: Footprint

    5. Footprint Note: In the outlying areas of the footprint there may be interference. ENGLISH...

  • Seite 26: Specifications

    6. Specifications Antenna type Parabol antenna User LNB type Universal Twin LNB Frequency band Ku Band Frequency range 10.7 GHz to 12.75 GHz Dish diameter 380 mm LNB gain 31 dBi Received power 51 dBW Polarization Vertical / Horizontal Motor control 2-Axis DC motor Tilt angle 0°...

  • Seite 27: Excerpt From The Declaration Of Conformity

    Excerpt from the Declaration of Conformity Hereby declare the company Megasat Werke GmbH that the following devices is in compliance with the essential requirements and other relevant provisions of Directive Council EC EMC Directive 2004/108/EC: Megasat Campingman Portable (Article-No. 1500059) The Declaration of Conformity for these products is located at the company: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer...
  • Seite 28 Version: 3.1 (May 2016) // Technical changes, misprint and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
