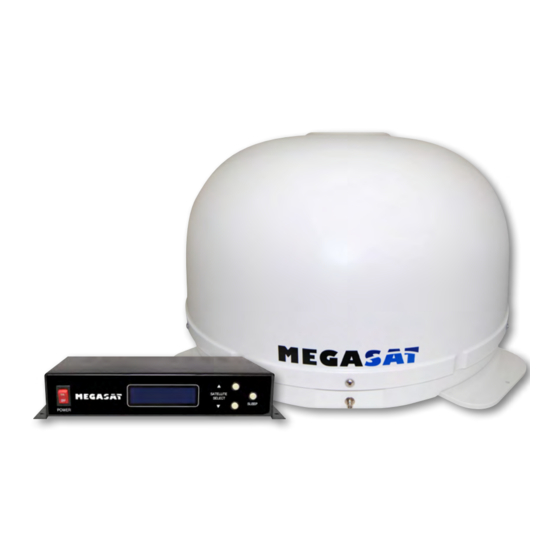

Megasat Shipman Installationshandbuch Und Benutzerhandbuch
Verwandte Anleitungen für Megasat Shipman
Inhaltszusammenfassung für Megasat Shipman
- Seite 1 Brillantes Fernsehen Brillantes Fernsehen Shipman Shipman GPS/Auto Skew Deutsch Benutzerhandbuch und Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
7. Technische Daten ..............17 • 1x Antennenanschlusskabel (10 m) • 1x Antennenanschlusskabel (1 m) • Montagekleber (optional) • Netzteil 230 V (12 V, 5 A) (optional) • Bedienungsanleitung Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv DEUTSCH DEUTSCH... -
Seite 3: Systemkomponenten
4. Säubern Sie die Montagefläche mit einem geeigneten Reiniger und Achtung: einem Vliestuch um Schmutz und Der Shipman GPS/AutoSkew besitzt zusätzlich eine Auto Skew Funktion, die Unreinheiten zu entfernen. Zeich- den Polarisationswinkel des LNBs automatisch einstellt und einen GPS Emp- nen Sie anschließend die Anten- fänger für eine exakte und schnelle Positionsbestimmung. -
Seite 4: Klebeanleitung
Achten Sie darauf, dass die Kabel nicht zu sehr gebogen werden um Signalverlust und eine Beschädigung des Kabels zu vermeiden (kleinster Biegeradius max. 5-7 cm). Klebeanleitung Shipman 1. Bereiten Sie den Kleber für die Montage vor. 2. Tragen Sie nun den Kleber auf die Unterseite der Antennenfüße... -
Seite 5: Das Steuergerät
Das Steuergerät Satellitenübertragung Vorderansicht des Steuergerätes Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der sich in 35 km Höhe über der Erde befindet. Mit einer Empfangsstation wie die Antenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verar- LCD Display Satellitenauswahl beitet. -
Seite 6: Inbetriebnahme Und Bedienung
Signal bringen. Diese Anpassung am LNB wird als „Skew Einstellung“ bezeich- 4. Der Shipman besitzt eine Tracking-Funktion (nachführendes System), die es ermög- net. Die folgende Abbildung zeigt Ihnen die optimale Einstellung des LNBs. Je genauer licht, auch während der Fahrt ein permanentes Signal zu empfangen. Dieses geschieht die Übereinstimmung, desto besser der Empfang. -
Seite 7: Fehlerbehebung
• Vergewissern Sie sich, dass in den Einstellungen des Receivers die LNB Spannung eingeschalten ist. • Nur bei Shipman (ohne AutoSkew) Sollte die Antenne keinen Satelliten finden, überprüfen Sie die Skeweinstellung des Satelliten für ihren Standort. Eine Übersicht der Skew Einstellwerte finden Sie auf Seite 13. -
Seite 8: Firmware Update
Firmware Update Updatevorgang: 1. Schalten Sie das Steuergerät aus. Wenn die Frequenz, auf der die Antenne den Satelliten idendifiziert, abgeschaltet wird, muss ein Firmwareupdate des Steuergerätes durchgeführt werden. 2. Stecken Sie die SD Karte in den Slot auf der Rückseite des Steuergerätes. Die aktuelle Firmware Version des Steuergerätes können Sie in den ersten 3 Sekunden 3. -
Seite 9: Ausleuchtzone
Ausrichtungszeit ......1 - 2 min. Temperaturbereich ......-25° C bis +70° C Spannungsversorgung ....12 V DC @ 5 Ampere Gewicht ..........9 kg (Shipman) / 12 kg (Shipman GPS/AS) Abmessungen Spiegel ....450 x 300 mm (B/H) Abmessungen Antenne ....700 x 400 mm (Ø/H) Abmessungen Steuergerät ..245 x 43 x 147 mm (B/H/T) -
Seite 10: Brillantes Fernsehen
Brillantes Fernsehen Brillantes Fernsehen Shipman Shipman GPS/Auto Skew English Stand: v2.0 April 2013 User manual and installation instructions... - Seite 19 Status: v2.0 April 2013...
